3. 如图15-67所示,闭合开关,当电压表的示数为2.5 V时,灯$L_2$两端的电压()。

A.可能大于2.5 V
B.可能小于2.5 V
C.一定等于2.5 V
D.无法判断

C

由电路图可知，两灯泡并联，电压表并联在电源两端，测量电源电压。在并联电路中，各支路两端的电压相等，都等于电源电压。当电压表的示数为2.5 V时，灯$L_2$两端的电压一定等于2.5 V。
C

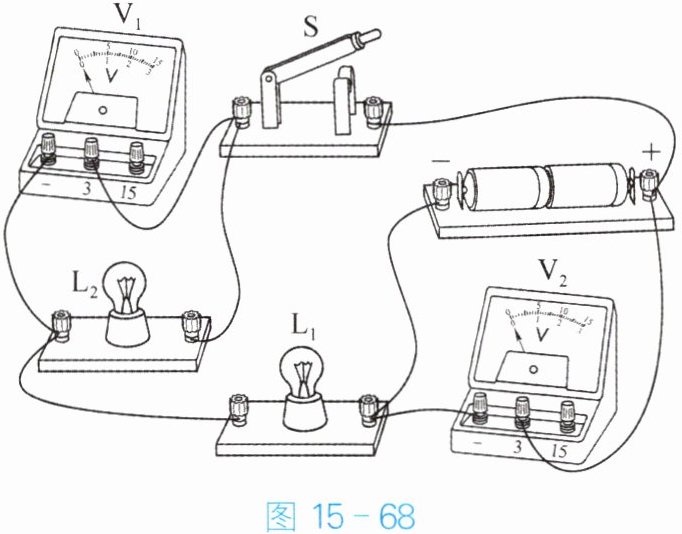

4. 如图15-68所示,灯$L_1$和$L_2$是两盏不同的灯。当开关S闭合后,两灯均发光,则电压表$V_1$和$V_2$的示数大小关系是()。

A.电压表$V_1$的示数大于电压表$V_2$的示数
B.电压表$V_1$的示数小于电压表$V_2$的示数
C.电压表$V_1$的示数等于电压表$V_2$的示数
D.无法判断

B

由电路图可知，灯$L_1$和$L_2$串联。电压表$V_1$并联在$L_2$两端，测$L_2$两端电压$U_2$；电压表$V_2$并联在电源两端，测电源电压$U$。在串联电路中，电源电压等于各用电器两端电压之和，即$U = U_1+U_2$，所以$U_2＜U$，即电压表$V_1$的示数小于电压表$V_2$的示数。
B

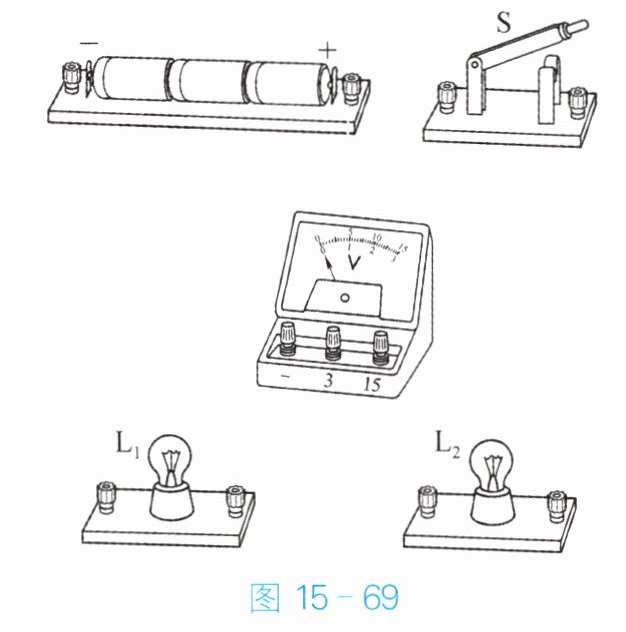

5. 小刚和小丽用图15-69中的器材探究串联电路的电压关系,三节干电池串联作为电源,两个小灯泡的规格不同。

(1)请用笔画线表示导线,在图中连接实验电路,要求$L_1$和$L_2$串联,电压表测量两灯串联后的总电压。

(2)小刚用电压表测量$L_1$两端的电压时,直接选用0～3 V的量程,小丽认为这样不对,规范的操作方法应该是。

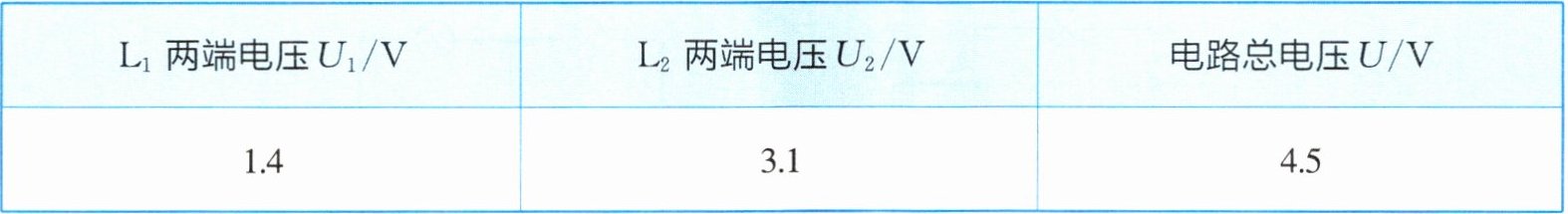

(3)下表是他们得到的一组实验数据。为了得出串联电路电压关系的普遍规律,他们还应。
|$ L_1$两端电压$U_1/V $|$ L_2$两端电压$U_2/V $| 电路总电压U/V |
| 1.4 | 3.1 | 4.5 |

(1)如图7所示
(2)选择大的量程进行试触　
(3)换用不同规格的小灯泡，再测量几组电压值
