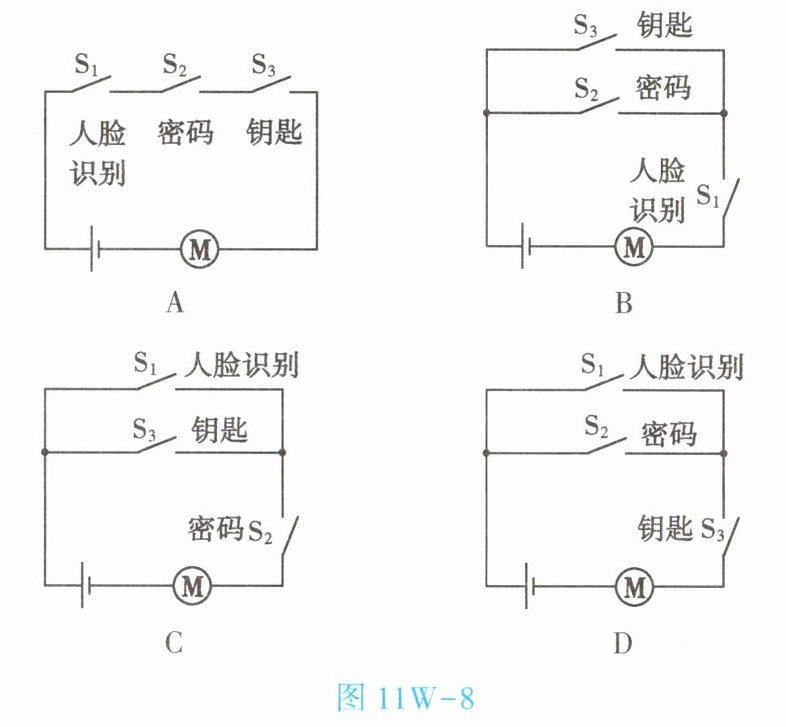

8. (★★)(2024·湖南)如图 11W - 8 所示为科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁,现用$ S_1 $表示人脸识别$,S_2、$$S_3 $表示密码、钥匙。匹配成功后对应开关自动闭合,电动机开锁。满足上述两种方式都能开锁的电路是【
]
B
】]
答案
B
解析
题目要求两种开锁方式：①人脸识别（S₁）与密码（S₂）同时闭合；②人脸识别（S₁）与钥匙（S₃）同时闭合。两种方式为“或”关系，即任一方式满足电动机即可工作。
逻辑分析：两种方式均需人脸识别（S₁必须闭合，干路开关），密码（S₂）和钥匙（S₃）为可选条件（“或”关系，并联）。因此电路结构应为：S₁在干路，S₂与S₃并联，再与S₁、电动机串联。当S₁闭合且S₂闭合（或S₃闭合）时，电路导通，电动机工作。
选项分析：
A：三开关串联，需同时闭合，不符合“或”关系，错误。
B：S₁在干路，S₂与S₃并联，满足S₁闭合且S₂/S₃闭合时电路导通，正确。
C、D：S₂或S₃在干路，需其闭合才能工作，与题目“无需密码/钥匙”矛盾，错误。
逻辑分析：两种方式均需人脸识别（S₁必须闭合，干路开关），密码（S₂）和钥匙（S₃）为可选条件（“或”关系，并联）。因此电路结构应为：S₁在干路，S₂与S₃并联，再与S₁、电动机串联。当S₁闭合且S₂闭合（或S₃闭合）时，电路导通，电动机工作。
选项分析：
A：三开关串联，需同时闭合，不符合“或”关系，错误。
B：S₁在干路，S₂与S₃并联，满足S₁闭合且S₂/S₃闭合时电路导通，正确。
C、D：S₂或S₃在干路，需其闭合才能工作，与题目“无需密码/钥匙”矛盾，错误。
9. (★★)请把“电源”和“小灯泡$ L_2”$两个电学元件的电路图符号填入图 11W - 9 的虚线框内,使得电路接通后$ L_1、$$L_2 $组成并联电路,且开关 S 只控制灯$ L_2。$
]
]
答案
与开关$S$串联的虚线框填“小灯泡$L_2$”，另一个虚线框填“电源”。
解析
要使$L_1$、$L_2$并联且开关$S$只控制$L_2$，需满足：
1. $L_1$和$L_2$各在一条支路；
2. 开关$S$与$L_2$串联（控制$L_2$所在支路）；
3. 电源在干路提供电压。
分析电路结构，与开关$S$串联的虚线框应填入$L_2$（形成$L_2$支路，$S$控制$L_2$）；另一个虚线框填入电源（位于干路，使$L_1$支路与$L_2$支路并联）。
1. $L_1$和$L_2$各在一条支路；
2. 开关$S$与$L_2$串联（控制$L_2$所在支路）；
3. 电源在干路提供电压。
分析电路结构，与开关$S$串联的虚线框应填入$L_2$（形成$L_2$支路，$S$控制$L_2$）；另一个虚线框填入电源（位于干路，使$L_1$支路与$L_2$支路并联）。
10. (★★)(2025·广东)小明家的智能门锁可通过指纹识别开关$ S_1 $或密码识别开关$ S_2 $控制电动机开锁,请在图 11W - 10 中完成其简化电路设计。
]
]
答案
两个开关$S_1$和$S_2$与电动机$M$并联连接，且只需满足其中一个开关闭合即可启动电动机。
电路中$S_1$和$S_2$应与电动机$M$并联，电路设计如下：
（描述性表示，由于无法直接画图，用文字表示）：
电源正极连接到一个节点，该节点分出两条支路：
一条支路经过开关$S_1$，
另一条支路经过开关$S_2$，
两条支路汇合到电动机$M$，然后回到电源负极。
这样，无论$S_1$或$S_2$闭合，电动机$M$都会工作。
（若实际作答时需要画图，则按照上述描述画出并联电路即可）。
电路中$S_1$和$S_2$应与电动机$M$并联，电路设计如下：
（描述性表示，由于无法直接画图，用文字表示）：
电源正极连接到一个节点，该节点分出两条支路：
一条支路经过开关$S_1$，
另一条支路经过开关$S_2$，
两条支路汇合到电动机$M$，然后回到电源负极。
这样，无论$S_1$或$S_2$闭合，电动机$M$都会工作。
（若实际作答时需要画图，则按照上述描述画出并联电路即可）。
11. (★★★)某科技小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关$ S_1 $或$ S_2,$值班室的护士就能及时看到对应的灯$ L_1 $或$ L_2 $亮,同时听到电铃响起。请在图 11W - 11 中,用笔画线表示导线连接符合设计要求的电路图。
]
]
答案
两个灯泡($L_1$和$L_2$)并联连接；
每个支路各有一个开关($S_1$控制$L_1$，$S_2$控制$L_2$)；
电铃和电源串联在干路中，以保证任一开关闭合时，电铃都响。
电路图连接如下：
电源正极---开关S---[分支]
|---开关$S_1$---灯泡$L_1$---|
|---开关$S_2$---灯泡$L_2$---|
电铃并联在电源两端或与电源、开关S串联在干路中（根据图示位置连接电铃在干路中）。
最终电路图：
电源正极 --- 开关S --- 电铃 --- 分支
|--- 开关$S_1$ --- 灯泡$L_1$ --- 电源负极
|--- 开关$S_2$ --- 灯泡$L_2$ --- 电源负极
每个支路各有一个开关($S_1$控制$L_1$，$S_2$控制$L_2$)；
电铃和电源串联在干路中，以保证任一开关闭合时，电铃都响。
电路图连接如下：
电源正极---开关S---[分支]
|---开关$S_1$---灯泡$L_1$---|
|---开关$S_2$---灯泡$L_2$---|
电铃并联在电源两端或与电源、开关S串联在干路中（根据图示位置连接电铃在干路中）。
最终电路图：
电源正极 --- 开关S --- 电铃 --- 分支
|--- 开关$S_1$ --- 灯泡$L_1$ --- 电源负极
|--- 开关$S_2$ --- 灯泡$L_2$ --- 电源负极
