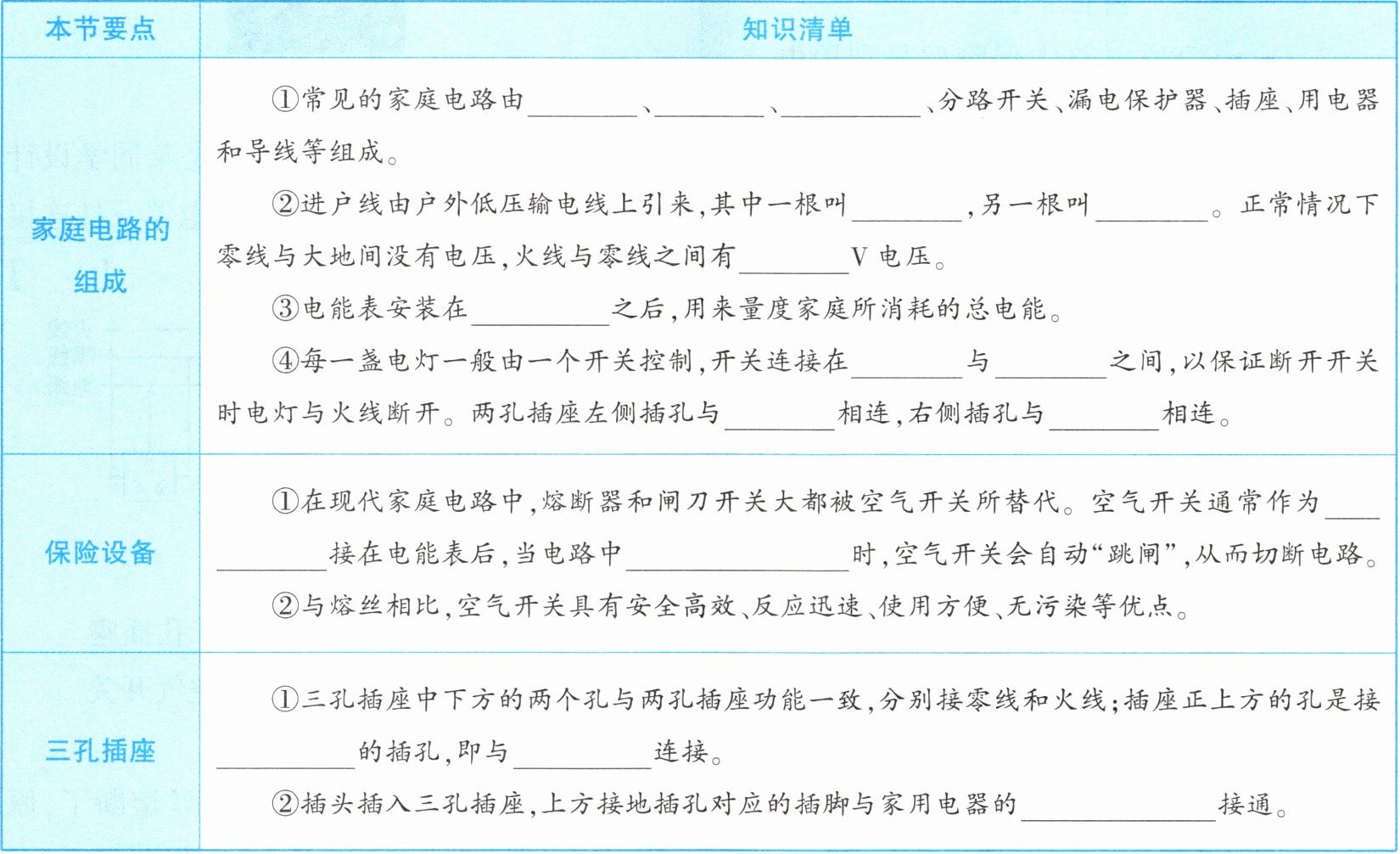

请同学们根据本节课教材内容,完成下表。

|本节要点|知识清单|
|家庭电路的组成|①常见的家庭电路由、、、分路开关、漏电保护器、插座、用电器和导线等组成。
②进户线由户外低压输电线上引来,其中一根叫,另一根叫。正常情况下零线与大地间没有电压,火线与零线之间有V电压。
③电能表安装在之后,用来量度家庭所消耗的总电能。
④每一盏电灯一般由一个开关控制,开关连接在与之间,以保证断开开关时电灯与火线断开。两孔插座左侧插孔与相连,右侧插孔与相连。|
|保险设备|①在现代家庭电路中,熔断器和闸刀开关大都被空气开关所替代。空气开关通常作为接在电能表后,当电路中时,空气开关会自动“跳闸”,从而切断电路。
②与熔丝相比,空气开关具有安全高效、反应迅速、使用方便、无污染等优点。|
|三孔插座|①三孔插座中下方的两个孔与两孔插座功能一致,分别接零线和火线；插座正上方的孔是接的插孔,即与连接。
②插头插入三孔插座,上方接地插孔对应的插脚与家用电器的接通。|

家庭电路的组成：①进户线、电能表、总开关 ②火线、零线、220 ③进户线 ④火线、电灯、零线、火线
保险设备：①总开关、电流过大
三孔插座：①地线、大地 ②金属外壳

根据家庭电路的组成和相关知识，可以完成表格如下：
家庭电路的组成：
①常见的家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。
②进户线由户外低压输电线上引来，其中一根叫火线，另一根叫零线。正常情况下零线与大地间没有电压，火线与零线之间有220V电压。
③电能表安装在进户线之后，用来量度家庭所消耗的总电能。
④每一盏电灯一般由一个开关控制，开关连接在火线与电灯之间，以保证断开开关时电灯与火线断开。两孔插座左侧插孔与零线相连，右侧插孔与火线相连。
保险设备：
①在现代家庭电路中，熔断器和闸刀开关大都被空气开关所替代。空气开关通常作为总开关接在电能表后，当电路中电流过大时，空气开关会自动“跳闸”，从而切断电路。
三孔插座：
①三孔插座中下方的两个孔与两孔插座功能一致，分别接零线和火线；插座正上方的孔是接地线的插孔，即与大地连接。
②插头插入三孔插座，上方接地插孔对应的插脚与家用电器的金属外壳接通。

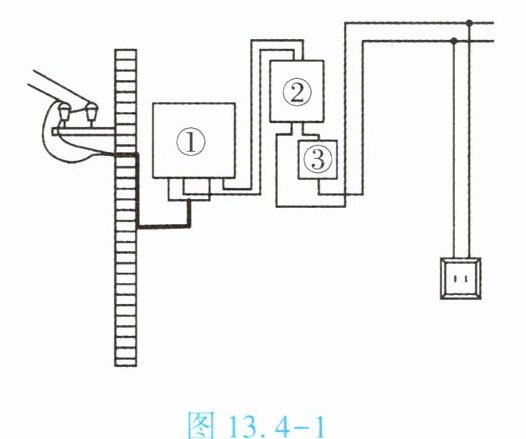

1. (★★)如图 13.4 - 1 所示是某同学家部分家庭电路的示意图,其中①②③应安装的元件依次是【】

A.总开关、电能表、保险装置
B.总开关、保险装置、电能表
C.电能表、保险装置、总开关
D.电能表、总开关、保险装置

D

家庭电路的组成顺序应为：电能表用于测量整个家庭电路消耗的电能，应安装在最前端；总开关用于控制整个家庭电路的通断，安装在电能表之后；保险装置在电路出现过载或短路时熔断，保护电路，安装在总开关之后。所以①②③应依次是电能表、总开关、保险装置。

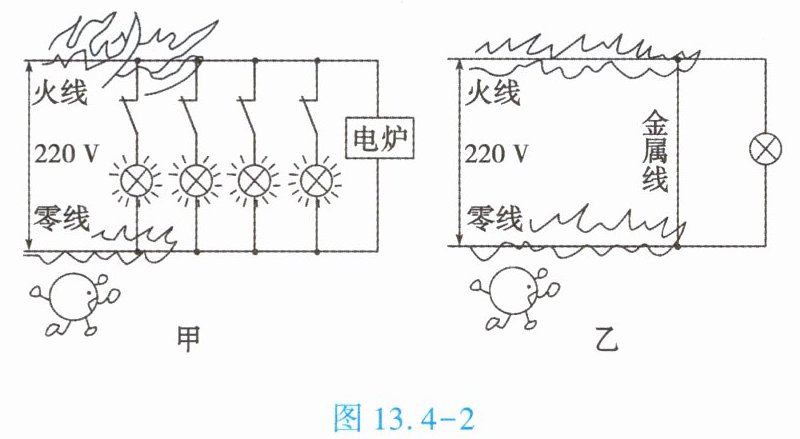

2. (★★)如图 13.4 - 2 所示的甲、乙两个电路中,开关闭合后,电线燃烧起来。甲电路燃烧的原因是用电器的过大,乙电路燃烧的原因是发生。

总功率；短路

甲图中多个用电器并联，总功率等于各用电器功率之和，总功率过大，根据P=UI，电压一定时，电流过大，导致电线燃烧；乙图中金属线将火线和零线直接连接，发生短路，电流过大，电线燃烧。
