2025年基础训练大象出版社九年级物理全一册北师大版第48页答案
3. (★★)电流表的指针偏转情况如图 11.4 - 1 所示,此时电流为
0.3
$ A $。如果电流表连入电路的接线柱是“$-$”和“$ 3 $”,指针仍转到原来位置,则此时电流为
1.5
$ A $。

答案

0.3；1.5

解析

由图可知，电流表指针指在0.3A刻度处。若接线柱为“-”和“0.6”，量程为0-0.6A，分度值0.02A，电流为0.3A；若接线柱为“-”和“3”，量程为0-3A，分度值0.1A，指针位置不变时电流为1.5A。

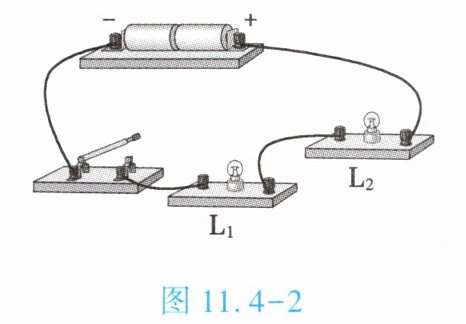

4. (★★)如图 11.4 - 2 所示,闭合开关后,发现灯 $ L_1 $ 比 $ L_2 $ 亮,则通过两灯的电流 $ I_1 $ 与 $ I_2 $ 的大小关系是 【
A
】

A.$ I_1 = I_2 $
B.$ I_1 ＞ I_2 $
C.$ I_1 ＜ I_2 $
D.无法确定

答案

A

解析

由图可知，两灯串联接入电路。在串联电路中，电流处处相等，所以通过两灯的电流 $ I_1 = I_2 $。灯的亮度由实际功率决定，与电流大小无关。
5. (★★)如图 11.4 - 3 所示,闭合开关后,电流表 $ A_1 $ 的示数为 $ 0.3\ A $,电流表 $ A_2 $ 的示数为 $ 0.5\ A $,那么电流表 $ A $ 的示数应为
0.8
$ A $。

答案

0.8

解析

由电路图可知，灯$L_1$和$L_2$并联，电流表$A_1$测通过$L_1$的电流，电流表$A_2$测通过$L_2$的电流，电流表$A$测干路电流。根据并联电路的电流特点，干路电流等于各支路电流之和，即：
$I = I_1 + I_2 = 0.3\ A + 0.5\ A = 0.8\ A$。
1. (★★)下列用电器中,工作电流可能为 $ 0.1\ mA $ 的是 【
D
】
A.电风扇
B.家用洗衣机
C.家用电冰箱
D.液晶显示计算器

答案

D

解析

常见用电器电流大小：电风扇、家用洗衣机、家用电冰箱工作电流通常在0.1A以上；液晶显示计算器工作电流很小，约为0.1mA。故符合题意的是D。

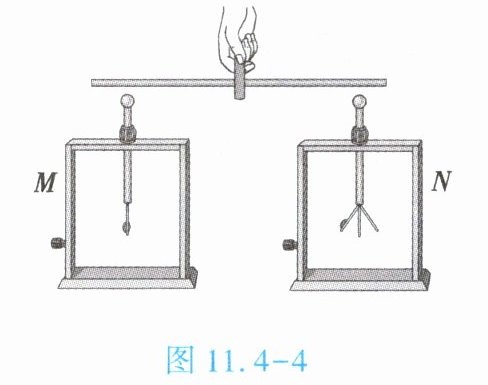

2. (★★)(双选)如图 11.4 - 4 所示,验电器 $ M $ 不带电,$ N $ 带电,现用带有绝缘柄的金属棒将它们的金属球连接起来,发现验电器 $ M $ 的金属箔张开。下列说法正确的是 【
BD
】

A.$ M $ 带上了正电
B.$ N $ 的金属箔张角变小
C.金属棒中电流的方向为由 $ M $ 流向 $ N $
D.用手触摸金属棒,$ M $、$ N $ 的金属箔张角不变

答案

BD

解析

验电器利用同种电荷相互排斥原理工作。M不带电，N带电，用金属棒连接后，N的电荷转移到M，M带上与N同种电荷，金属箔张开。
A项：N带电性质未知（正或负），M带电荷与N相同，不一定为正电，A错误。
B项：N电荷转移到M，自身电荷量减少，金属箔张角变小，B正确。
C项：电流方向为正电荷定向移动方向，N带电性质未知（正电时电流N→M，负电时电流M→N），无法确定电流方向由M流向N，C错误。
D项：金属棒有绝缘柄，手触摸绝缘柄不导电，电荷不流失，M、N张角不变，D正确。

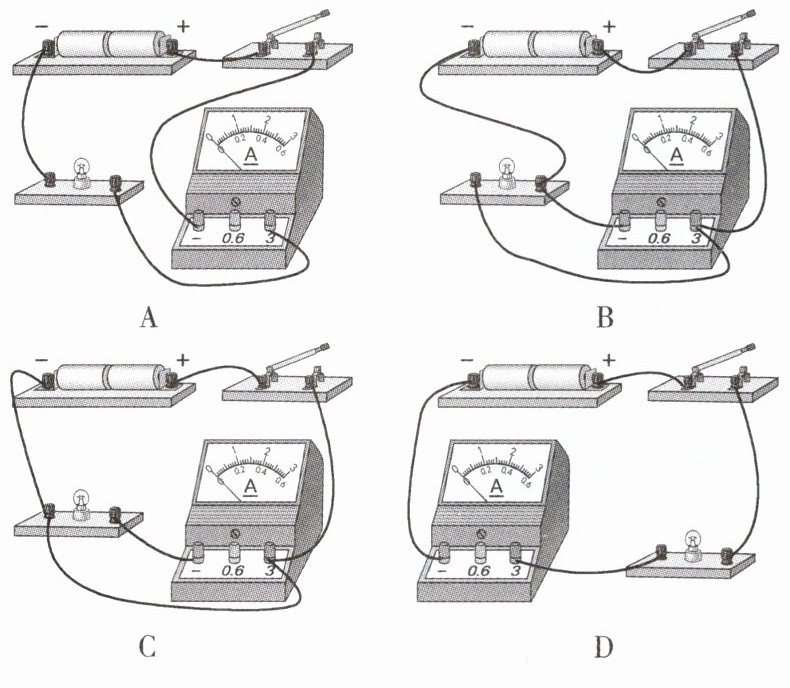

3. (★★)丹丹在实验室连接了四个实物电路,如图 11.4 - 5 所示,其中电流表的接法正确的是 【
C
】

答案

C

解析

电流表使用规则：串联在电路中；电流从正接线柱流入，负接线柱流出；不允许直接接在电源两极。A图电流表与灯泡并联，错误；B图电流从负接线柱流入，正接线柱流出，错误；C图符合电流表使用规则，正确；D图电流表直接接在电源两极，错误。

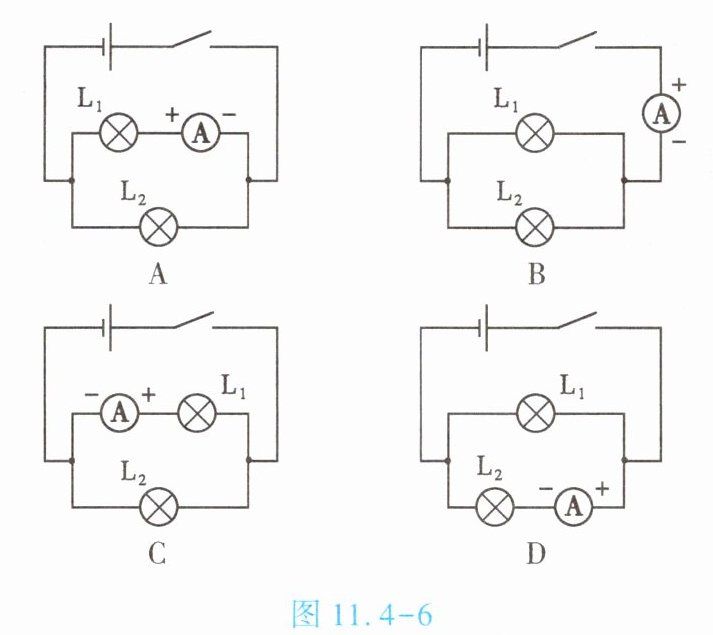

4. (★★)如图 11.4 - 6 所示,能够直接正确测出通过灯 $ L_1 $ 电流的电路图是 【
C
】

答案

C

解析

电流表测电流时需与被测用电器串联，且电流从正接线柱流入、负接线柱流出。A图电流表与L1串联，但正负接线柱接反；B图电流表在干路，测总电流；C图电流表与L1串联，正负接线柱连接正确；D图电流表与L2串联，测L2电流。故能正确测出L1电流的是C。
