2025年知识与能力训练九年级物理全一册人教版A版第24页答案

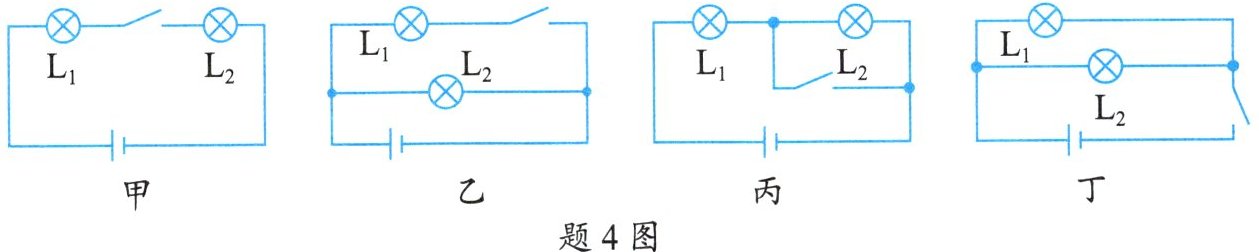

4. 在题4图中,电路的开关能使 $ L_1 $、$ L_2 $ 两盏灯同时发光和熄灭的是图
甲、丁
。

答案

甲、丁

解析

甲图开关在串联电路中，控制整个电路，能同时控制两灯；乙图开关在L1支路，只控制L1；丙图开关闭合后L2短路，只有L1发光；丁图开关在干路，控制整个并联电路，能同时控制两灯。故符合题意的是甲、丁。

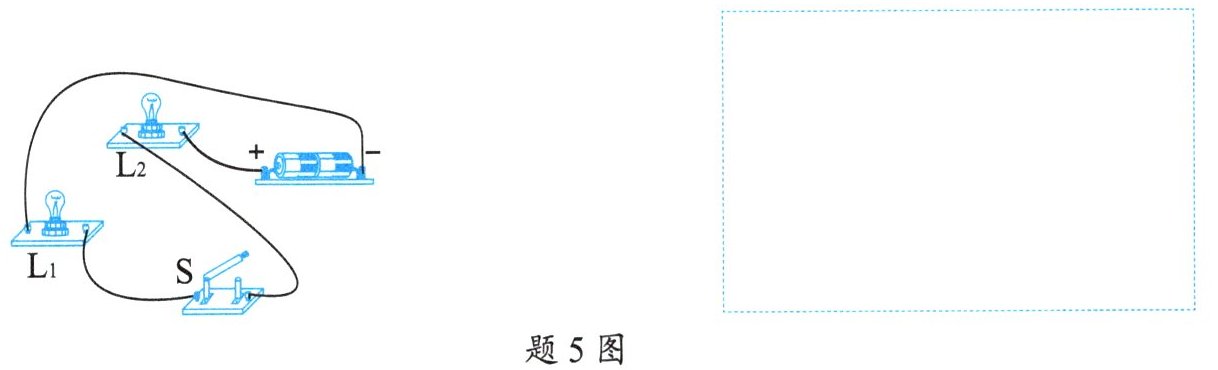

5. 如题5图所示,根据实物图,在虚线框中画出对应的电路图。

答案


6. 电蚊拍具有灭蚊和照明等功能,它的内部电路如题6图所示,当开关
S1
闭合时,只有灭蚊网通电,起到灭蚊作用；当开关
S1、S2
闭合时,灭蚊网与灯都通电,同时起到灭蚊和照明作用。

答案

S1
S1、S2

解析

分析电路图可知，当$S_{1}$闭合、$S_{2}$断开时，电流只经过灭蚊网，只有灭蚊网通电起到灭蚊作用；当$S_{1}$与$S_{2}$都闭合时，电流分别经过灭蚊网和灯，灭蚊网与灯都通电，同时起到灭蚊和照明作用。

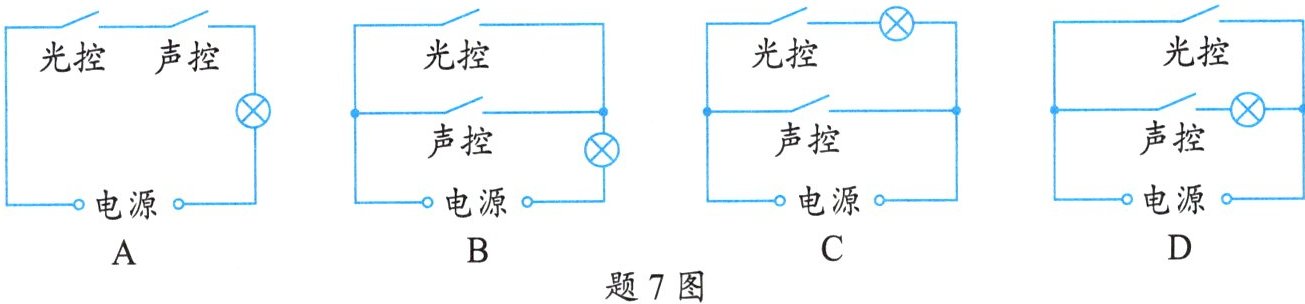

7. 楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能。小明和小刚利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合；无人走过没有声音时,自动断开)设计了电路,使楼道照明变得“智能化”。题7图中符合这种“智能”要求的电路图是(
A
)。

答案

A

解析

要使电灯在夜间有人经过时才亮，需光控开关（天黑闭合）和声控开关（有声闭合）同时控制电灯。串联电路中各开关相互影响，只有所有开关闭合电路才导通；并联电路中各开关独立工作，任一开关闭合电路即导通。A图中两开关串联，只有天黑且有声时两开关都闭合，灯才亮，符合要求。B图两开关并联，天黑或有声时灯就亮，不符合；C、D图开关与灯的连接方式会导致灯无法正常受双控。
