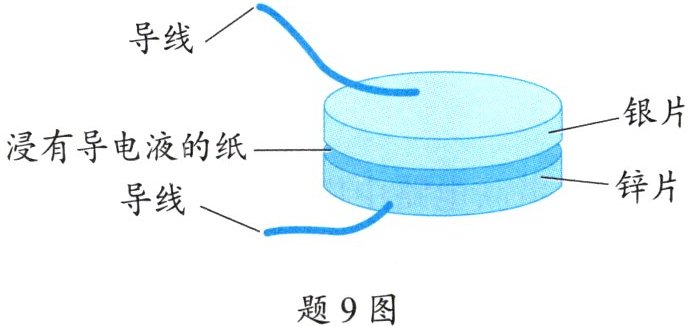

9. 在老师的帮助下,小明自制了一个如题9图所示的伏打电池,但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。

(1)写出你选用的实验仪器：
电压表、导线
。
(2)简述实验步骤：
用电压表试触电源两极
。
(3)实验结论：
若电压表正偏，连接正接线柱的是正极，反之则是负极
。

答案

电压表、导线
用电压表试触电源两极
若电压表正偏，连接正接线柱的是正极，反之则是负极

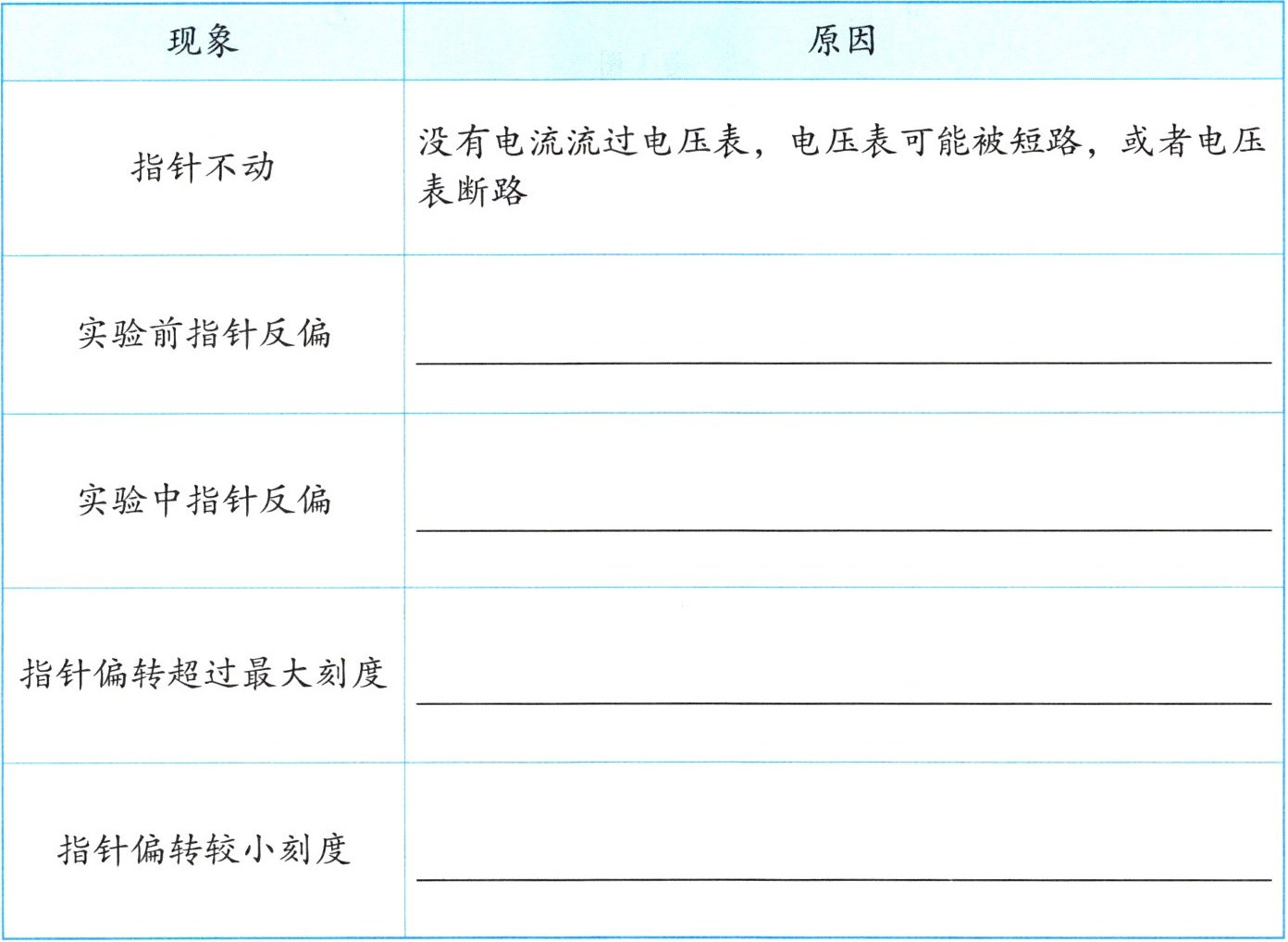

10. 电压表接入电路中可能出现各种现象,请完成题10表。
|现象|原因|
|指针不动|没有电流流过电压表,电压表可能被短路,或者电压表断路|
|实验前指针反偏|
指针没有调零
|
|实验中指针反偏|
正负接线柱接反了
|
|指针偏转超过最大刻度|
量程过小
|
|指针偏转较小刻度|
量程过大
|

答案

指针没有调零
正负接线柱接反了
量程过小
量程过大

解析

实验前指针反偏：电压表使用前未调零。
实验中指针反偏：电压表的正负接线柱接反了，导致电流从负接线柱流入，正接线柱流出，指针反向偏转。
指针偏转超过最大刻度：说明被测电压超过了电压表的量程，导致指针偏转角度过大。
指针偏转较小刻度：说明被测电压较小，或者电压表选择的量程过大，导致指针偏转角度较小。
