2025年知识与能力训练九年级物理全一册人教版B版第20页答案

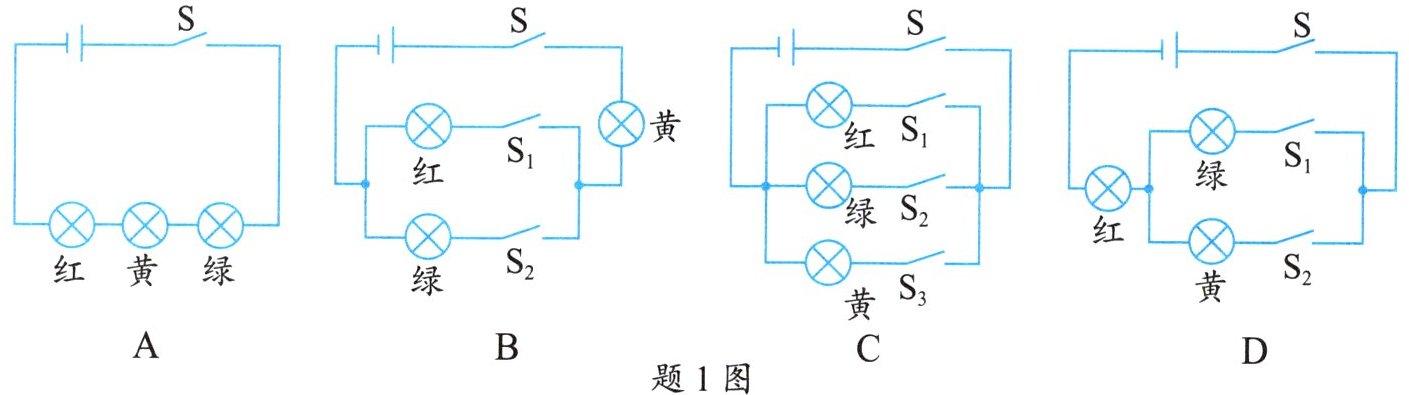

1. 小明用小灯泡、电池、开关和导线来模拟路口的交通信号灯,要求红、绿、黄灯可独立发光。如题1图所示的电路中符合要求的是(
C
)。

答案

C

解析

要求红、绿、黄灯可独立发光，即三灯互不影响，应为并联电路，且各灯需有独立开关控制。A为串联，所有灯同时亮灭，不符合；B中黄灯在干路，无法独立控制，不符合；C中三灯并联，各支路有独立开关，符合要求；D中红灯在干路，无法独立控制，不符合。

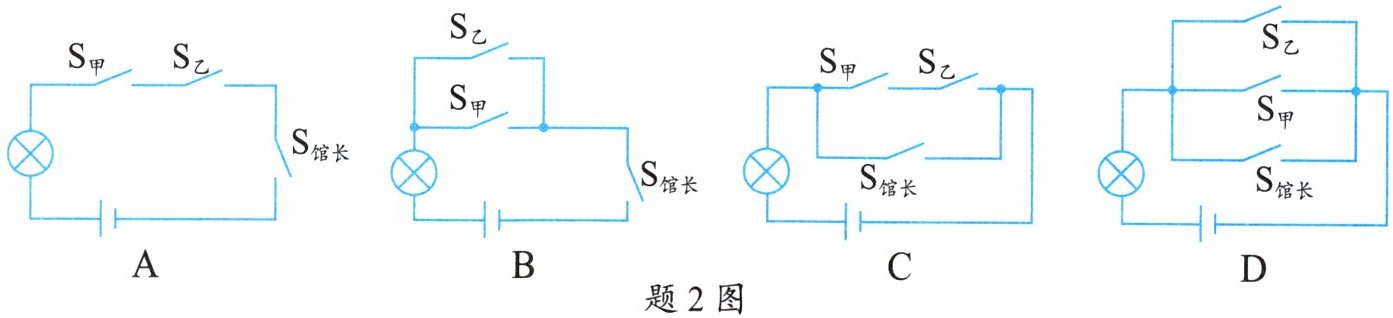

2. 保密室有下列要求：甲、乙两资料员必须同时用各自的钥匙$S_{甲}$、$S_{乙}$使灯亮才能进入保密室,而馆长只要用自己的钥匙$S_{馆长}$使灯亮就可以进入保密室。题2图电路中符合上述要求的是(
C
)。

答案

C

解析

甲、乙需同时闭合灯才亮，故S甲、S乙串联；馆长单独闭合灯即亮，故S馆长与S甲、S乙串联后的支路并联，三者整体与灯、电源串联。选项C中，S甲、S乙串联后与S馆长并联，再与灯串联，符合要求。

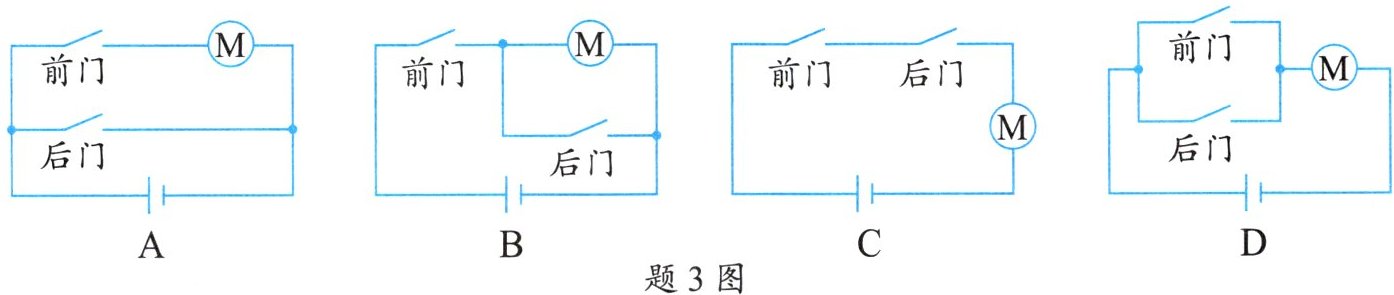

3. 电动公交车的前、后两门(相当于开关)中任意一个门没有关好,电动公交车都无法行驶。题3图中符合要求的电路是(
C
)。

答案

C

解析

由题可知，前、后两门（相当于开关）中任意一个门没有关好，电动公交车都无法行驶，即任一开关没有闭合，电动机都不能工作，说明两开关不能独立工作，相互影响，即两开关、电动机串联。A选项中两开关并联，任一开关闭合电动机都能工作，不符合要求；B选项中前门开关闭合电动机就能工作，后门开关可控制电动机停止，不符合要求；C选项中两开关、电动机串联，只有两开关都闭合电动机才工作，符合要求；D选项中后门开关闭合电动机就能工作，前门开关可控制电动机停止，不符合要求。
