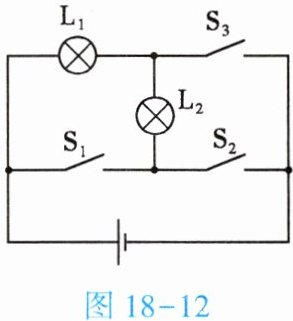

9. (★★★)如图18-12所示,两个灯泡的规格完全相同,电源电压不变,且灯泡的额定电压等于电源电压。只闭合开关$S_3$,电路的总功率为$P_1$;只断开开关$S_2$,电路的总功率为$P_2$;只闭合开关$S_2$,电路的总功率为$P_3$。下列判断正确的是
【 】


A.$P_1＞P_2＞P_3$
B.$P_3＜P_1＜P_2$
C.$P_1＜P_3＜P_2$
D.$P_3＞P_1＞P_2$

$\boldsymbol {B}$

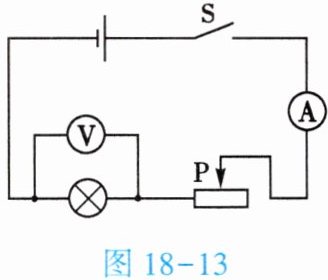

10. (★★★)(双选)如图18-13所示,电源电压恒为4.5 V,电流表的测量范围为0~0.6 A,电压表的测量范围为0~3 V,灯泡上标有“2.5 V 1.25 W”的字样(不考虑灯丝电阻变化),滑动变阻器的规格为“20 Ω 1 A”。闭合开关S,在保证电路安全的情况下,移动滑片P的过程中 【 】

图18-13

A.电流表的示数最大为0.6 A
B.灯泡的最小电功率为0.12 W
C.电路的最大总电功率为2.25 W
D.滑动变阻器接入电路的最小电阻为4 Ω

$\boldsymbol {CD}$

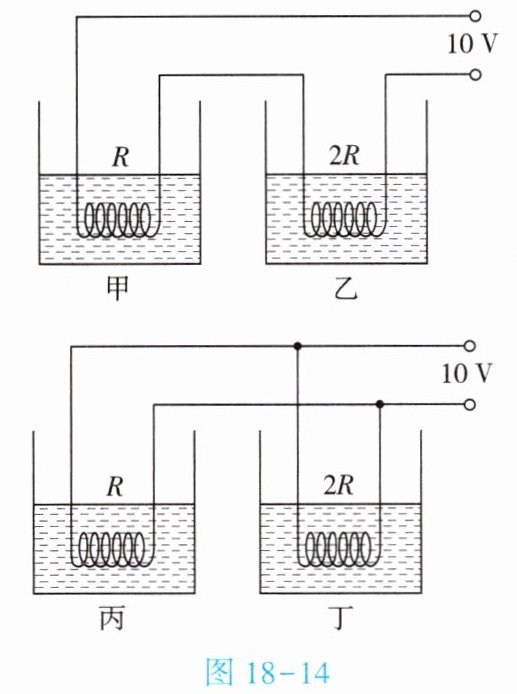

11.(★★★)甲、乙、丙、丁四个相同容器里装有质量和初温均相同的水,每个容器放入加热电阻丝,其电阻大小和连接方式如图18-14所示。若同时通电,经过一段时间后这四个容器中的水温(未沸腾)从高到低的顺序是
【】


A.甲、乙、丙、丁
B.丙、丁、乙、甲
C.甲、乙、丁、丙
D.丙、乙、丁、甲

$\boldsymbol {B}$

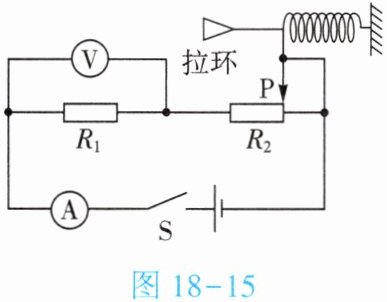

12. (★★★)(双选)(2025·日照)如图18-15是拉力传感器的电路示意图,电源电压恒为6 V,电压表测量范围为0~3 V,电流表测量范围为0~0.6 A,定值电阻的电阻$R_1 = 10\ \Omega$,滑动变阻器的电阻为$R_2$,其标有“20 Ω 0.5 A”字样。为保证电路安全,下列说法正确的是 []

图18-15

A.当电压表示数为3 V时,滑片P位于滑动变阻器的最左端
B.电流表示数允许的变化范围为0.2~0.3 A
C.滑动变阻器接入电路的电阻允许的变化范围为10~20 Ω
D.当滑片P位于滑动变阻器的最右端时,电路的总功率为1.8 W

$\boldsymbol {BC}$
