【活动一】认识电压。

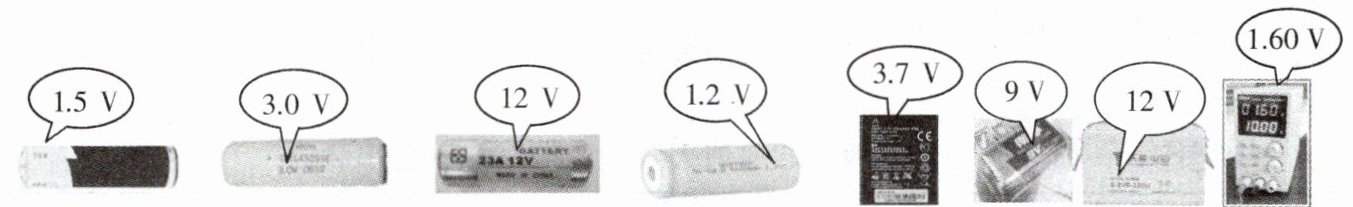

如图16-1-1所示的几种电源，它们提供的电压一样吗？

图16-1-1 电源及其铭牌上的一个参数
【活动二】阅读课本第68页“××××型直流电压表使用说明书（节选）”，结合实物，认识电压表。
【活动三】用电压表测量小灯泡两端的电压。

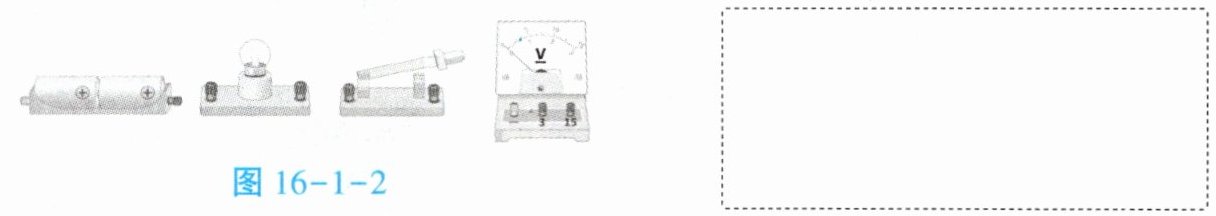

部分实验器材如图16-1-2所示。

图16-1-2
1. 电压表在电路中的符号是。用电压表测量小灯泡两端的电压时，电压表应与小灯泡。
2. 根据图16-1-2所示实验器材，在上面的虚线框内画出用电压表测量小灯泡两端电压的电路图。（要求：用“+”“-”标出电压表的正、负接线柱）
3. 动手实验：根据电路图、说明书连接电路。

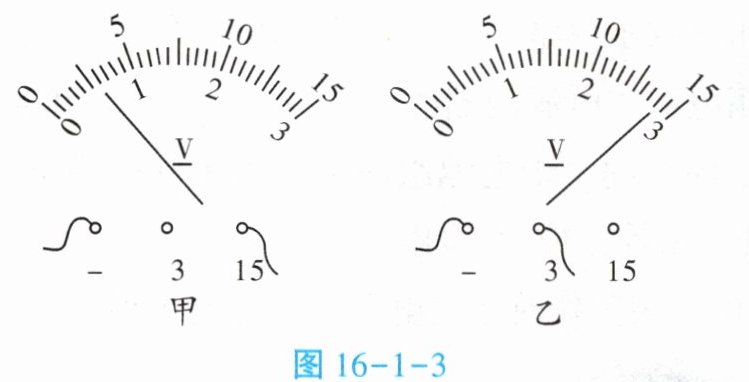

4. 实验时，甲、乙两组同学的电压表示数如图16-1-3所示。甲组同学测得小灯泡两端的电压为V，乙组同学测得小灯泡两端的电压为V。

图16-1-3 图16-1-4

活动一 它们提供的电压不一样。
1. Ⓥ 并联

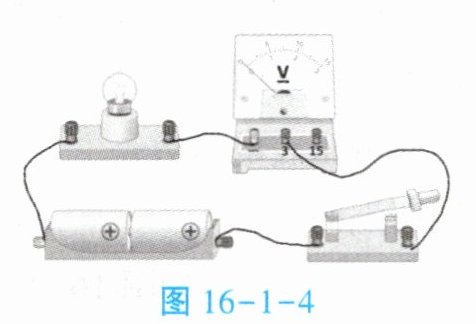

2. 如所示。
3. 动手实验：根据电路图、说明书连接电路。
4. 3.0 2.80
