2. 通过接保护线短接人体，避免人体在接触漏电的用电器金属外壳时触电。
（1）①请在图19-2-3中连接一条合理的保护线不让电流通过人体。

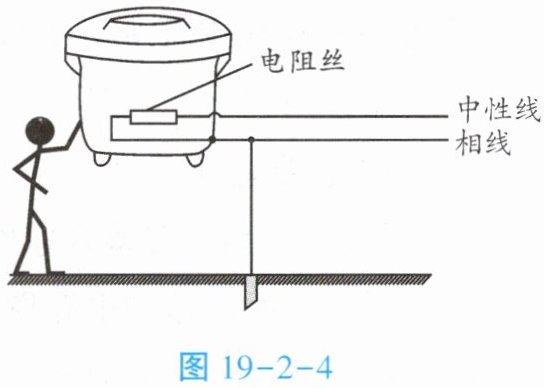

②如图19-2-4所示是某同学连接的电路图，通过这种方式避免人体在接触漏电的用电器金属外壳时触电是否合理？为什么？
③仅在用电器的金属外壳与相线之间的绝缘层损坏的情形下，接保护线才使相线与大地相连通，保护线应该接在哪个位置？

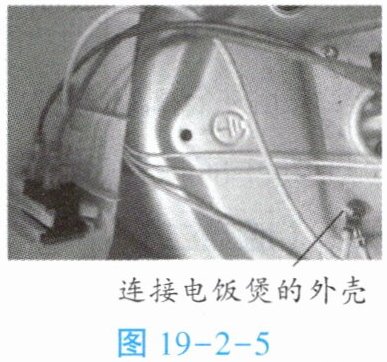

④拆掉电饭煲的底壳，电饭煲的内部结构如图19-2-5所示，观察接地导线。
（2）利用三线插头与三孔插座将用电器接入线路。
进户的除了相线和中性线两条输电线，还有一条在配电房接入大地的导线，这条线叫保护线。电饭煲外壳通过保护线和地面连通。

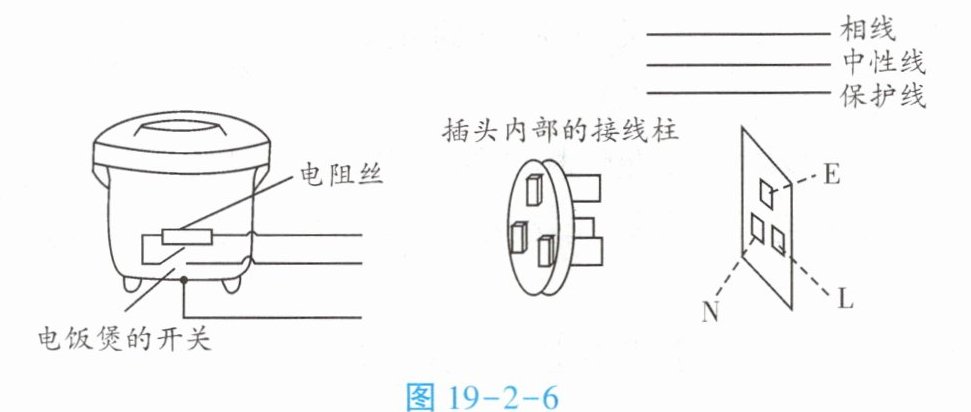

如图19-2-6所示，插座右边的孔需要与相线（通常标着“L”）连接，插座左边的孔需要与中性线（标着“N”）连接，插座最上边的孔需要与保护线（标着“E”）连接。
①请在图中用笔画线代替导线将三孔插座正确接入电路。
②请将电饭煲的三条接线连接到插头的插脚对应的接线柱上。



图19-2-6

(1) ①

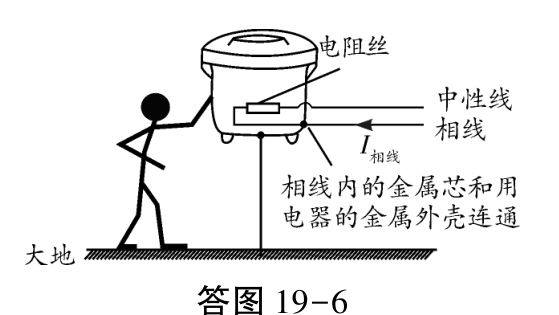

② 不合理，相线始终处于漏电状态。
③ 保护线应该与用电器的金属外壳相连。

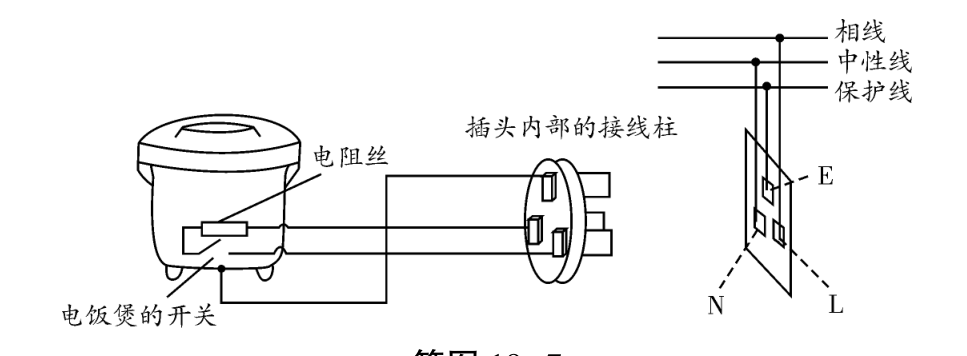

(2)
