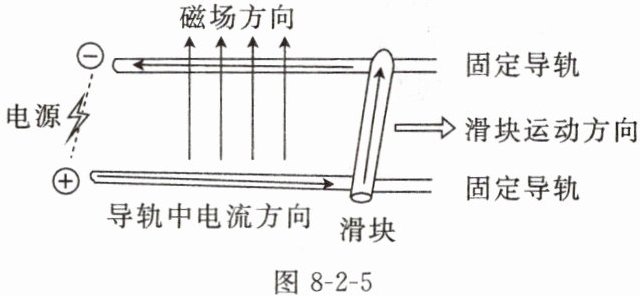

7.我国第三艘航空母舰福建舰装备了先进的电磁弹射系统。图8-2-5是一种电磁弹射原理的示意图，滑块弹射出去的原理是（）


A.电生磁
B.磁生电
C.同种电荷互相排斥
D.磁场对通电导体有力的作用

7.D

【分析】首先观察题图，滑块所在导轨有电流通过，滑块作为通电导体处于磁场中，沿箭头方向运动，说明通电导体在磁场中受力。需区分各电磁概念：电生磁是电流的磁效应，磁生电是电磁感应，电荷排斥与本题无关，据此判断原理。
【解析】A选项“电生磁”是电流的磁效应（电流周围产生磁场），与滑块受力运动无关，排除；B选项“磁生电”是电磁感应（导体切割磁感线产生感应电流，发电机原理），本题是通电导体受力，排除；C选项“同种电荷互相排斥”是电荷间作用，与滑块运动无关，排除；D选项“磁场对通电导体有力的作用”，题图中滑块有电流、在磁场中受力运动，符合电磁弹射原理，正确。
【答案】D
【知识点】磁场对通电导体的作用、电磁现象
【点评】本题考查电磁弹射的原理，需准确辨析电磁学基本概念，属于基础概念题，难度适中。
【难度系数】0.6

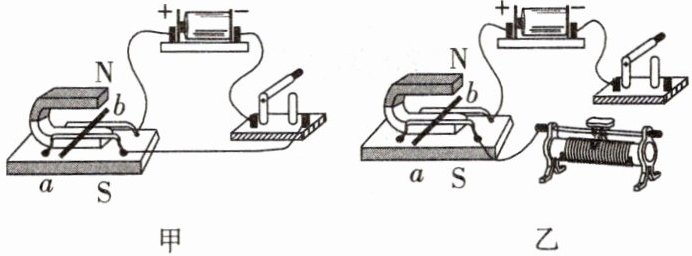

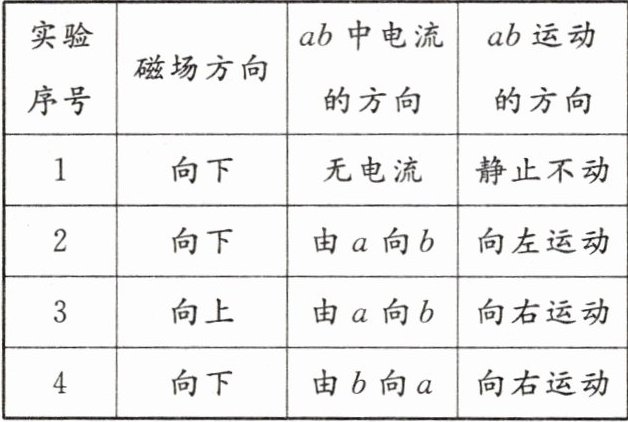

8. 图8-2-6甲是“通电导线在磁场中受力”的实验示意图。小阳实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表所示。


实验序号磁场方向ab中电流的方向ab运动的方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动

电流表 电压表 灵敏电流计
图8-2-6
(1)用笔画线代替导线，在图8-2-6乙中将滑动变阻器正确连入电路。小阳在电路中接入滑动变阻器的作用是。
(2)比较实验2和3，可以得出结论：通电导线在磁场中的受力方向与有关。比较实验，可以得出结论：通电导线在磁场中的受力方向与电流方向有关。
(3)小阳通过观察导线运动的方向，来判断导线在磁场中受力的方向，用到的科学方法是。

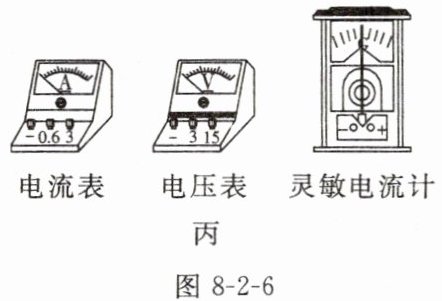

(4)小阳想在图8-2-6甲的基础上对实验装置进行改造，来探究影响感应电流方向的因素。为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的。

8.(1) 保护电路
(2) 磁场方向；2、4
(3) 转换法
(4) 灵敏电流计

【分析】
本题围绕“通电导线在磁场中受力”的实验展开，需结合实验原理、物理方法逐步分析各问题：
1. 滑动变阻器的作用：电路中电流过大易损坏器材，滑动变阻器可通过调节电阻限制电流，起到保护电路的作用；
2. 探究受力方向的影响因素需用控制变量法：实验2和3中电流方向相同、磁场方向不同，受力方向不同，说明受力方向与磁场方向有关；要探究受力方向与电流方向的关系，需控制磁场方向相同、改变电流方向，实验2和4符合该条件；
3. 受力方向不易直接观察，通过导线运动方向判断，将抽象受力转换为直观运动，用到转换法；
4. 探究感应电流时，感应电流微弱，需用灵敏电流计检测，因此需更换电源为灵敏电流计。
【解析】
(1) 滑动变阻器在电路中的作用是保护电路，防止电流过大损坏实验器材；
(2) 实验2和3中，电流方向相同，磁场方向不同，导线运动方向不同，说明通电导线受力方向与磁场方向有关；要探究受力方向与电流方向的关系，需控制磁场方向相同，改变电流方向，实验2和4中磁场方向均向下，电流方向相反，导线运动方向相反，因此选2、4；
(3) 将不易观察的受力方向转换为容易观察的导线运动方向，这种科学方法是转换法；
(4) 探究感应电流时，感应电流微弱，需用灵敏电流计检测，因此需将图甲中的电源换成灵敏电流计。
【答案】
(1) 保护电路
(2) 磁场方向；2、4
(3) 转换法
(4) 灵敏电流计
【知识点】
通电导线受力的影响因素、转换法、滑动变阻器的作用
【点评】
本题是电磁学基础实验题，考查了通电导线在磁场中受力的实验探究，涉及控制变量法、转换法等物理研究方法，以及滑动变阻器的作用、感应电流实验的装置选择，注重对实验原理和方法的理解，难度适中。
【难度系数】
0.6
