19. 电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱,然而电动自行车带来的安全问题也很严重.2023年,《电动自行车安全技术规范》开始实施.小明和学习小组的同学展开了“安全的电动自行车”学习活动.下面是该小组同学交流的实践过程,请帮助完成下列内容.
【项目分解】
(A)了解电动车上的安全措施
(B)了解生活中电动车的安全使用
【项目实施】
(1)了解“安全头盔”.

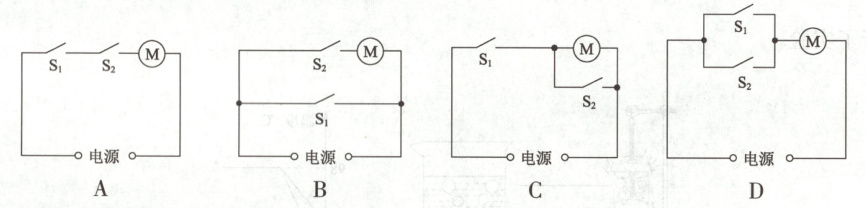

为进一步提升摩托车、电动自行车骑乘人员的安全防护水平,有效减少交通事故死亡人数,公安部交通管理局在全国开展“一盔一带”安全守护行动.某公司研发了一款智能头盔.平时将头盔锁在前篓里,先转动钥匙并取出头盔戴上(相当于闭合S₁),再转动电动车钥匙(相当于闭合S₂),车才能正常启动.下列电路图符合要求的是.

(2)了解“蓄电池”.
某电池说明书上的部分内容:
①额定电压为36V;
②电池容量为10A·h.
蓄电池充满电能储存J电能.
(3)了解电动自行车充电口存在安全隐患.
图甲是电动车的充电插口,内有金属插脚,有孩子把一枚硬币塞入充电口的两个金属插脚之间,结果硬币冒出火花,孩子的手指严重烧伤,原因是电路发生故障.人们要改进充电口设计,防止此类事故发生.

【项目拓展】
(4)优化充电系统.
电动自行车电池不能长时间充电.为了电动自行车的充电安全,小组设计了如图乙所示的定时充电器.用定时器控制充电时间,当定时器中有电流通过时,充电就会被断开.针对该充电器的设计方案,下列说法正确的是.

A. 充电时,定时器与充电器串联
B. 充电时,定时器在电路中相当于一根导线
C. 停止充电时,充电器在电路中处于短路状态
D. 如果在b处安装一个开关S,断开此开关,则停止充电
(5)近年来,电动车充电不当引起的火灾时有发生.为保护人民群众的生命财产安全,各地都加强了对电动车停放和充电的整治.以下规定和做法违背安全用电原则的是.
A. 严禁电动车进楼入户停放和充电
B. 电线着火时应迅速泼水浇灭火焰
C. 充电线绝缘皮破损后不能继续使用

(1) A
(2) 1.296×10⁶
(3) 短路
(4) C
(5) B
