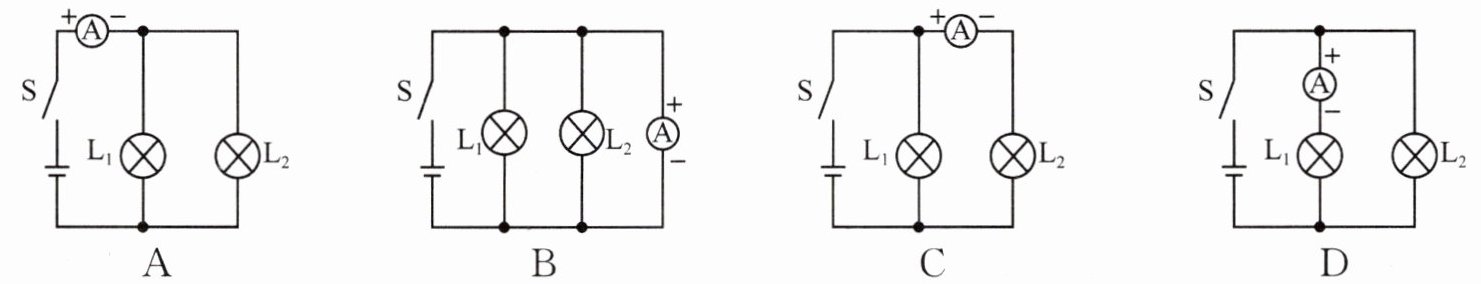

11 如图所示电路中,能正确测量通过灯$\mathrm{L}_2$电流的是 ()

C

【分析】要判断哪个电路能正确测量通过灯$\mathrm{L}_2$的电流，需依据电流表的使用规则：①电流表必须与被测用电器串联；②电流需从电流表的正接线柱流入，负接线柱流出。因此需逐一分析各选项中电流表的连接方式，判断是否满足上述两个条件。
【解析】
选项A：电流表接在干路中，测量的是通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，不是$\mathrm{L}_2$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_2$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，无法正确测量电流，不符合要求；
选项C：电流表与$\mathrm{L}_2$串联，且电流从电流表的正接线柱流入、负接线柱流出，符合电流表的使用规则，能正确测量通过$\mathrm{L}_2$的电流，符合要求；
选项D：电流表与$\mathrm{L}_1$串联，测量的是通过$\mathrm{L}_1$的电流，不是$\mathrm{L}_2$的电流，不符合要求。
【答案】C
【知识点】电流表的使用、电路连接
【点评】本题考查电流表的正确使用方法，是初中电学的基础题，需牢记电流表的串联要求和正负接线柱的连接规则，避免常见错误。
【难度系数】0.6

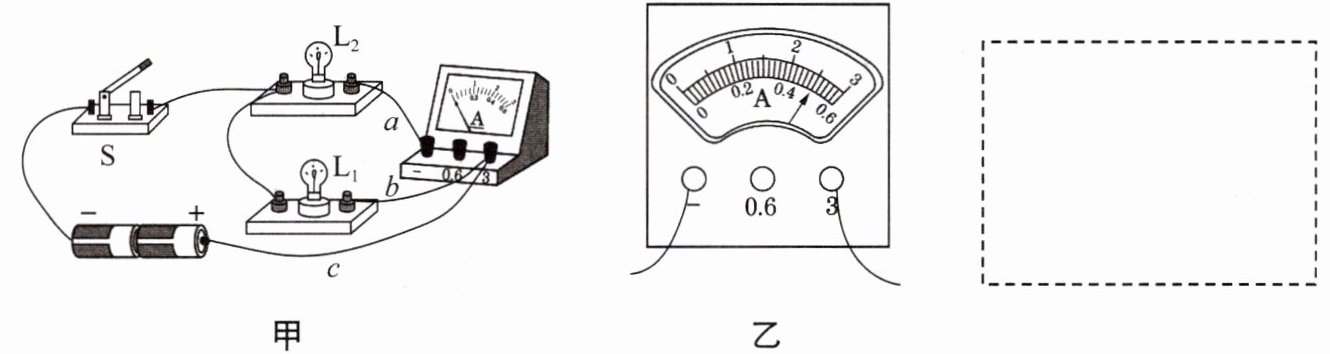

12 如图甲所示是用电流表测量电流的实物连接图,请按要求回答:
（1）图甲中电流表测量的是通过灯泡的电流.
（2）如果电流表示数如图乙所示,则电流表测出的电流是A,合μA.
（3）请在图甲中只改动一根导线,使电流表测通过灯L₁和L₂的总电流.（要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉）
（4）在虚线框中画出改动后的电路图.

(1) $\mathrm{L}_2$
(2) 2.5 $2.5×10^6$
(3)
(4)

【分析】
本题围绕电流表的使用展开，需先判断电流表与哪个用电器串联确定测量对象；读数时先明确量程和分度值，再结合单位进率换算；改动导线测总电流时，要让电流表接在干路，且正负接线柱连接正确；画电路图需对应实物的连接关系，规范画出元件符号。
【解析】
（1）由图甲的实物连接可知，电流表与灯泡$\mathrm{L}_2$串联，因此电流表测量的是通过$\mathrm{L}_2$的电流。
（2）图乙中电流表选用$0∼3\mathrm{A}$量程，该量程分度值为$0.1\mathrm{A}$，指针示数为$2.5\mathrm{A}$；根据电流单位进率$1\mathrm{A}=10^6μ\mathrm{A}$，可得$2.5\mathrm{A}=2.5×10^6μ\mathrm{A}$。

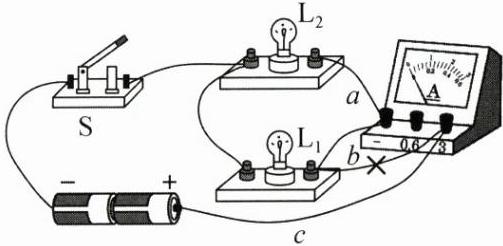

（3）要使电流表测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，需将电流表接在干路。原连接$\mathrm{L}_1$右接线柱与电流表“3”接线柱的导线（标$b$）错误，在该导线上画“×”，再将$\mathrm{L}_1$右接线柱与电流表“-”接线柱连接，改动后电流表串联在干路，测量总电流（导线不交叉）。
（4）改动后的电路图：电源、开关$\mathrm{S}$在干路，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$在干路，对应实物连接规范画出元件符号即可。
【答案】
(1) $\mathrm{L}_2$
(2) 2.5 $2.5×10^6$
(3)
(4)
【知识点】
电流表的使用、电流单位换算、并联电路
【点评】
本题为电学基础题，考查电流表的测量对象判断、读数、电路改动及电路图绘制，需掌握电流表串联使用、干路支路判断等核心知识点，改动导线时要注意电流表正负接线柱的正确连接。
【难度系数】
0.6

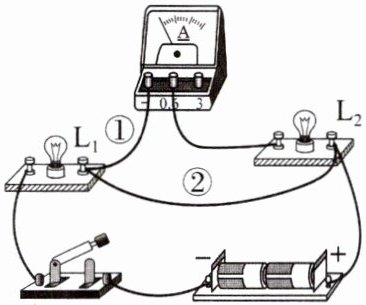

13 提素养 在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（）


A.闭合开关，灯$\mathrm{L}_1$、$\mathrm{L}_2$均发光
B.闭合开关，电流表有示数
C.仅将导线①的左端改接到灯$\mathrm{L}_1$左端，闭合开关，灯$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测量灯$\mathrm{L}_1$中的电流
D.仅撤掉导线②，闭合开关，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流表能测量$\mathrm{L}_1$和$\mathrm{L}_2$中的电流

D

【分析】
要判断各选项的正误，需先明确原电路的电流路径，再分析各操作后的电路连接方式：先梳理原电路的电流走向，再逐一分析每个选项对应的电路变化，明确串并联关系、电流表的测量对象，进而判断选项对错。
【解析】
逐一分析各选项：
选项A：闭合开关后，导线②会短路L1，且L1未接入有效通路，仅L2发光，并非两灯均发光，A错误；
选项B：原电路中电流表被导线②短路，无电流通过，电流表无示数，B错误；
选项C：仅将导线①左端改接到L1左端，闭合开关后，L1和L2并非并联，电流表也不测量L1的电流，C错误；
选项D：仅撤掉导线②，电流路径为：电源正极→L2→导线①→电流表→L1→开关→电源负极，此时L1和L2串联，电流表串联在电路中，测量L1和L2的总电流，D正确。
【答案】
D
【知识点】
电路连接、电流表使用、串并联电路
【点评】
本题考查基础电路分析，需明确导线连接对电路的影响，判断串并联关系及电流表测量对象，是电路部分的常规题型。
【难度系数】
0.5
