9. 如图所示,闭合开关 $ S $ 后,灯 $ L_1 $ 和 $ L_2 $ 都正常发光,过一会儿,灯 $ L_1 $、$ L_2 $ 突然同时熄灭,若用一根导线连接 $ L_2 $ 两端 $ b $、$ c $ 处,灯 $ L_1 $ 会亮,则下列故障原因中,正确的是(
C
)

A.开关 $ S $ 损坏了
B.$ L_1 $ 的灯丝断了
C.$ L_2 $ 的灯丝断了
D.$ L_1 $、$ L_2 $ 的灯丝都断了

答案

C

解析

由图可知，灯L₁和L₂串联。闭合开关后两灯正常发光，突然同时熄灭，说明电路发生断路。用导线连接L₂两端b、c处（短路L₂），L₁会亮，表明此时电路通路，即短路L₂后断路故障被排除，故断路点在L₂处，即L₂灯丝断了。

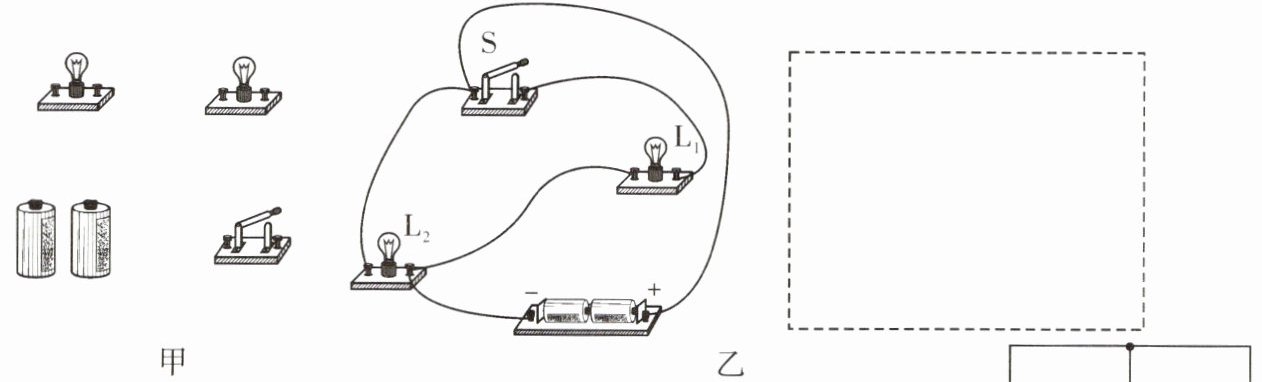

10. (1)图甲:用笔画线代替导线,将图中的两灯以串联的方式连接到电路中。
(2)图乙:根据如图所示的实物图,在虚线框中画出对应的电路图。

甲:
乙:
]

答案

(1) 甲：
将两灯泡L1、L2和开关S、两节电池用导线依次串联连接，即从电池正极出发，依次连接开关S、灯泡L1、灯泡L2，回到电池负极。
(2) 乙：
电路图：
电源正极 → 开关S → 灯泡L1和L2（串联）→ 电源负极。
用符号表示：
电源与开关S串联，开关S后依次连接L1、L2，形成单回路。
11. 如图所示,当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电路处于
通路
状态,当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于
短路
状态。(均填“通路”“短路”或“断路”)

答案

通路；短路

解析

当开关S₁闭合、S₂断开时，电流从电源正极出发，经S₁、用电器回到电源负极，电路处处连通，为通路；当开关S₁、S₂都闭合时，电流从电源正极出发，经S₁、S₂直接回到电源负极，不经过用电器，为短路。
12. 如图所示,有两个开关绝对不允许同时闭合,它们是
S1和S2
;当只闭合 $ S_1 $ 时,灯
L2
亮;当闭合 $ S_1 $、$ S_3 $ 时,灯
L1、L2
亮;当闭合 $ S_2 $、$ S_3 $ 时,灯
L1
亮。

答案

S1和S2；L2；L1、L2；L1

解析

S1和S2同时闭合会造成电源短路，故绝对不允许同时闭合；只闭合S1时，电流经L2形成通路，L2亮；闭合S1、S3时，L1与L2并联，均亮；闭合S2、S3时，电流经L1形成通路，L1亮。

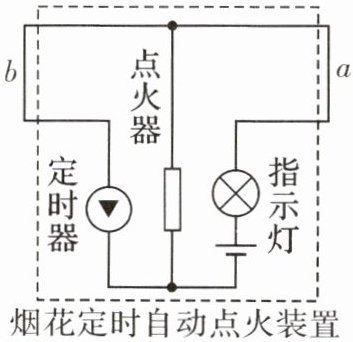

13. 某烟花定时自动点火装置的原理如图所示,可防止点燃烟花时对人员造成伤害。装置中的定时器可控制点火时间,当点火器中有电流通过时,就会自动点燃烟花。则下列相关描述正确的是(
B
)
①为完善设计方案,需要在 $ a $ 处安装一个开关 $ S $
②为完善设计方案,需要在 $ b $ 处安装一个开关 $ S $
③到达点火设定时间时,定时器中有电流通过
④到达点火设定时间时,定时器中无电流通过

A.①③
B.①④
C.②③
D.②④

答案

【解析】：
定时器相当于一个自动开关。在到达设定时间前，开关处于闭合状态，此时电流通过定时器而非点火器，因此点火器不工作，指示灯亮。到达设定时间时，开关自动断开，电流被迫通过点火器，点火器中有电流通过，就会点燃烟花。因此：
1.为完善设计方案，需要在$a$处安装一个开关$S$，这样可以在需要时手动控制整个电路的通断，故①正确。
2.在$b$处安装开关并不能有效控制点火器电路的通断，因为定时器本身已经起到了自动开关的作用，故②错误。
3.到达点火设定时间前，定时器中有电流通过，到达点火设定时间时，定时器中无电流通过（因为开关已断开），电流通过点火器，故③错误，④正确。
【答案】：B
