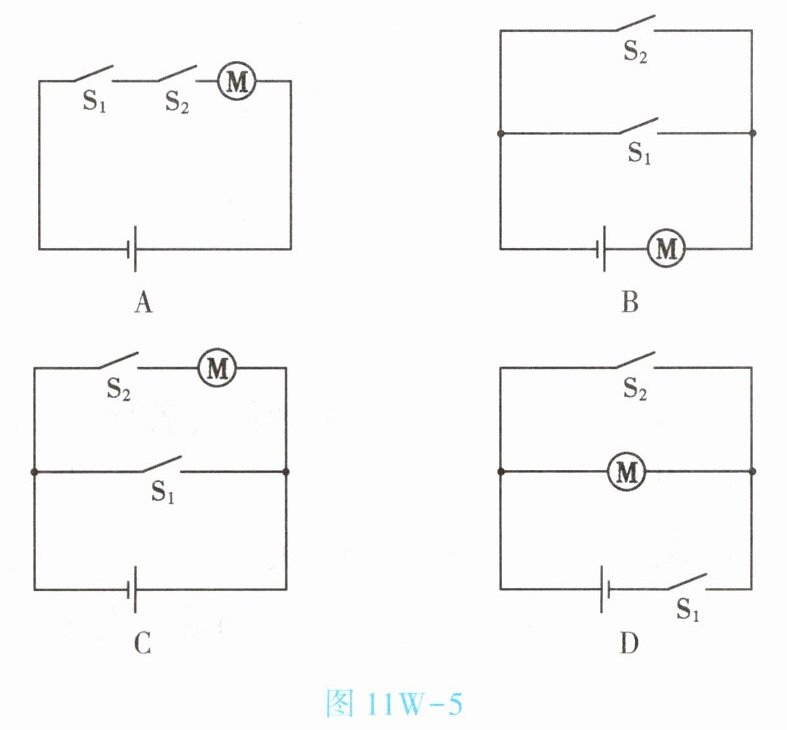

5. (★★)(2024·长沙)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合开关$ S_1)$和人脸识别(相当于闭合开关$ S_2),$方可开启闸机Ⓜ️。图 11W - 5 中电路设计符合要求的是【
]
A
】]
答案
A
解析
乘客进站需同时通过身份证验证（闭合S₁）和人脸识别（闭合S₂），闸机M才开启，说明两开关需同时闭合电路才接通，即S₁、S₂与M串联。A图中S₁、S₂、M串联，符合要求；B图中S₁闭合会短路M，不符合；C图中S₁闭合会短路M，不符合；D图中S₂与M并联，S₁闭合后M始终工作，不符合。

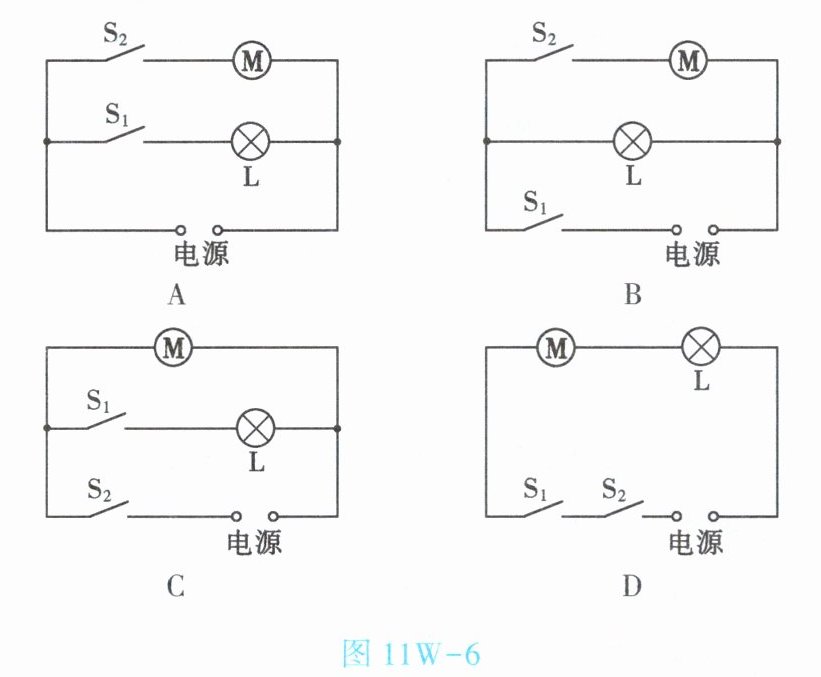

6. (★★)(2024·重庆)家用电动窗帘的电路主要由电源指示灯 L 和电动机Ⓜ️组成。先闭合开关$ S_1,$电源指示灯 L 亮；再闭合开关$ S_2,$电动机Ⓜ️工作拉动窗帘。当$ S_1 $断开时,电动机Ⓜ️不能工作。图 11W - 6 中电路设计符合要求的是【
]
B
】]
答案
B
解析
根据题意，先闭合S₁时L亮，说明S₁控制L通路；再闭合S₂时M工作，说明S₂控制M；S₁断开时M不工作，说明S₁对M有控制作用（干路开关）。
分析电路：L和M需并联（独立工作），S₁在干路（控制整个电路，闭合时L通路），S₂在M支路（控制M）。
符合条件的电路为：S₁干路开关，L直接并联于电源（S₁闭合即亮），M与S₂串联后并联于电源（S₂闭合M工作）。
分析电路：L和M需并联（独立工作），S₁在干路（控制整个电路，闭合时L通路），S₂在M支路（控制M）。
符合条件的电路为：S₁干路开关，L直接并联于电源（S₁闭合即亮），M与S₂串联后并联于电源（S₂闭合M工作）。

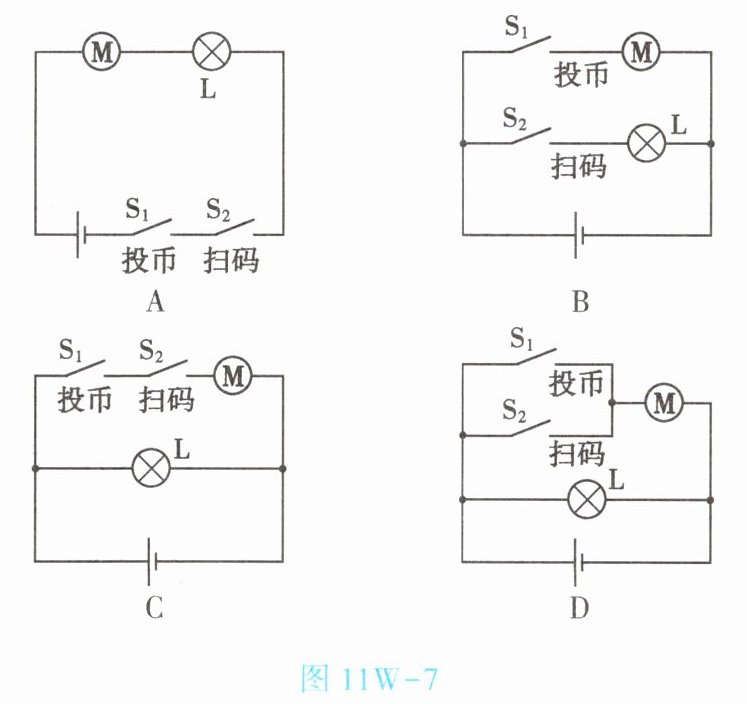

7. (★★)(2025·湖南)某商场有一台棉花糖自助售货机,接通电源后,指示灯 L 一直发光,人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时,对应开关闭合,电动机开始工作,完成棉花糖自动出售服务。图 11W - 7 中设计的模拟电路图符合以上要求的是【
]
D
】]
答案
D
解析
题目要求接通电源后指示灯L一直发光，故L所在支路不受投币(S₁)、扫码(S₂)开关控制，应直接并联在电源两端。电动机需在投币或扫码（S₁或S₂闭合）时工作，"或"逻辑对应S₁与S₂并联，再与电动机串联成另一支路，两支路并联于电源。选项D中，L独立并联于电源（一直发光），S₁、S₂并联后与电动机串联（满足任一开关闭合电动机工作），符合要求。
