2026年优佳学案（云南）九年级物理全一册人教版第151页答案

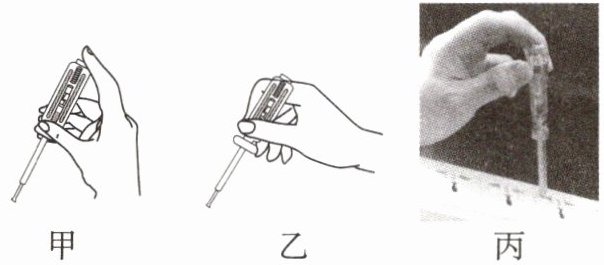

7.测电笔可以检测导线是相线还是中性线，如图甲、乙所示，持笔方式正确的是图
甲
所示方法；用测电笔接触插座的插孔，如图丙所示，发现氖管发光，此孔连接导线中的
相线
，此时
有
电流流过人体。

答案

7.甲；相线；有

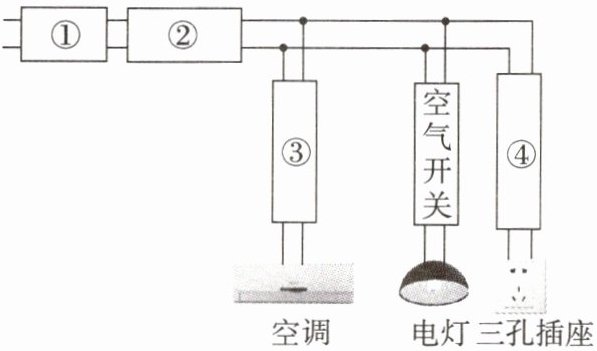

8.（多选）“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是（
ABD
）。


A.在①位置安装电能表
B.在②位置安装空气开关
C.在③位置安装漏电保护器
D.在④位置安装漏电保护器

答案

8.ABD

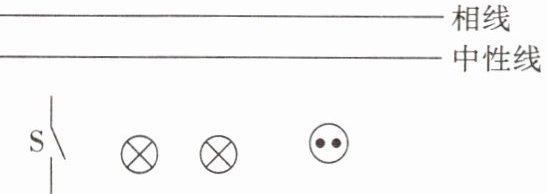

9.一间教室要安装2盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将图中元件用笔画线代替导线连接起来。

答案

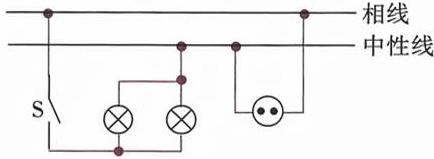

9.开关S接在相线上，之后分别接入两个灯泡的顶端金属点，两个灯泡的螺旋套直接接中性线，两灯并联；插座的左孔接中性线，右孔接相线。
10.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（
B
）。

A.进户相线断路
B.进户中性线断路
C.短路
D.没交电费，所以停电了

答案

10.B
11.下列现象中，可能引起保险丝熔断的是（
A
）。

A.两孔插座中的两个线头接触了
B.开关中的两个线头接触了
C.有人不小心触电了
D.用电器的金属外壳没有接地

答案

11.A

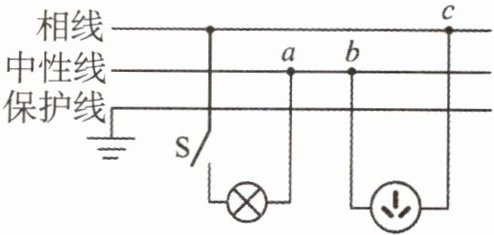

12.(2025达州)如图所示为小超家部分电路的示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是(
A
)。


A.灯泡短路
B.相线开路
C.中性线开路
D.三孔插座短路

答案

12.A
