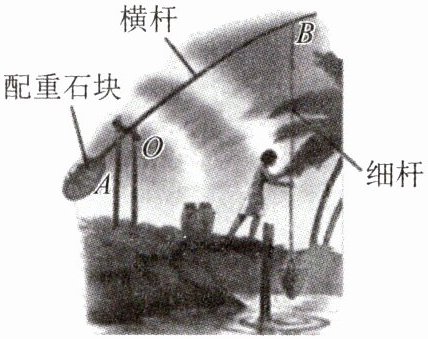

12. 如图所示是《天工开物》中记载的用来汲水的桔槔，它的前端系一个木桶，后端系一个重力适当的配重石块，支点为O点。木桶装满水后，为了减小人向上提水时所用的力，下列操作可行的是（ ）
A. 将配重石块靠近支点
B. 将水桶远离支点
C. 适当增大配重石块的重力
D. 将支点远离地面

C

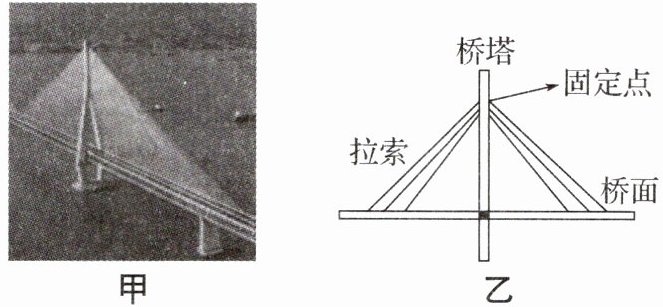

13. 如图甲所示是长沙市银盆岭大桥，小明模仿大桥搭建了一个简易模型，如图乙所示. 如果把拉索缩短，拉索在桥塔上的固定点下移，其他因素不变，下列说法正确的是 （ ）

A. 拉索的拉力变大
B. 拉索的拉力变小
C. 拉索的拉力不变
D. 无法确定

A

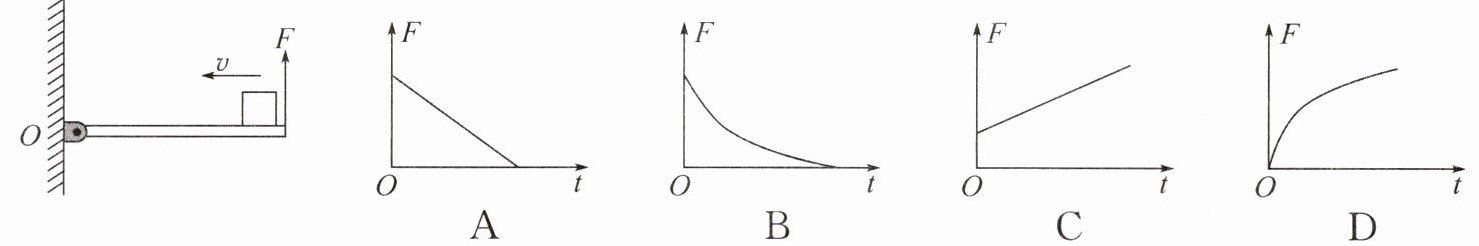

14. 如图所示，长为$ L $的轻质木板(不计质量)的左端可绕$ O $点转动，用竖直向上的力$ F $拉着木板的右端，使木板始终在水平位置保持静止.小物块向左匀速滑行时的$ F-t $图像是( )

A

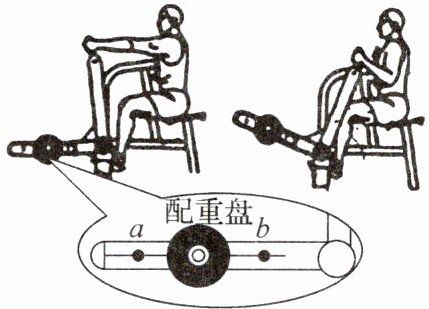

15. (2024·苏州)如图所示是健身步道上的坐式划船训练器.人坐在座板上,用始终与把手垂直的力缓慢向后将把手拉至身体两侧,此过程中,拉力大小的变化情况是________.若要增加训练强度,应将配重盘向________(选填“a”或“b”)端移.

逐渐变小
; a

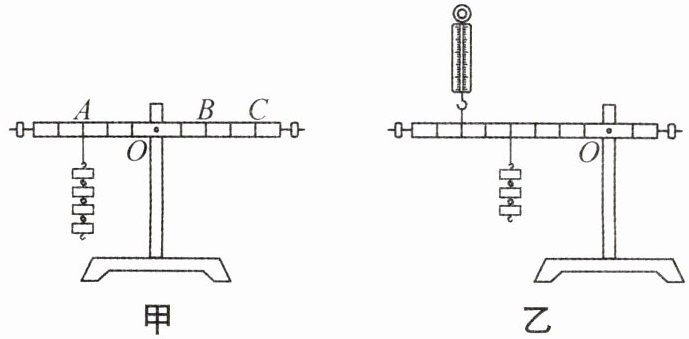

16. 如图甲所示是小明探究杠杆的平衡条件的实验装置.

(1)将杠杆中点置于支架上,杠杆静止时,发现右端低、左端高,此时杠杆________（选填“平衡”或“不平衡”）；为使杠杆在水平位置平衡,应将平衡螺母向________（选填“左”或“右”）调节.实验时使杠杆在水平位置平衡的好处是________.
(2)调节好后,小明在杠杆上A处挂4个钩码,在B处挂6个钩码,杠杆恰好在水平位置平衡.于是小明得出了杠杆的平衡条件为________.小红认为这样得出结论不合理,理由是________.

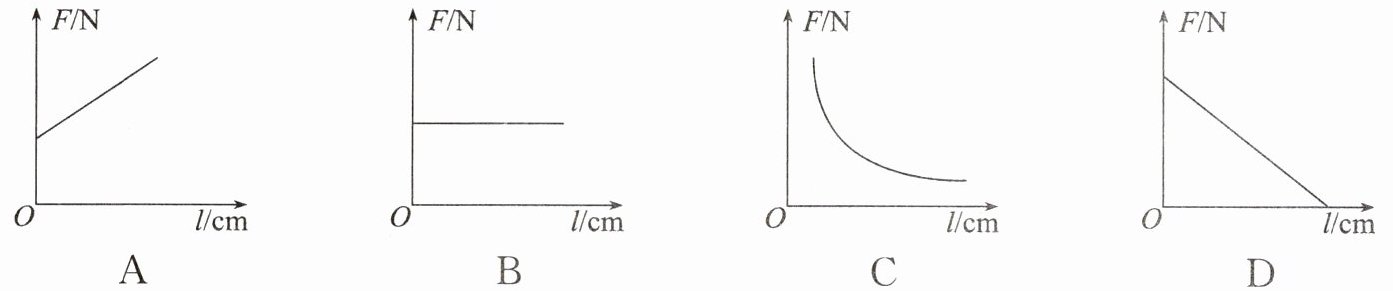

(3)保持图甲中左侧钩码的个数和位置不变,在右侧用弹簧测力计竖直向下拉杠杆.将弹簧测力计对杠杆的拉力的作用点从C点向支点O移动的过程中(未到O点),杠杆始终保持水平平衡,反映拉力F的大小随它的力臂$ l $变化的关系图像是（ ）

(4)小华利用如图乙所示的装置进行探究,在杠杆左侧的不同位置用弹簧测力计竖直向上拉使杠杆水平平衡时,发现测出的拉力大小都与由杠杆平衡条件算出的拉力大小不相符,原因是________.

平衡
; 左
; 便于测量力臂
; 动力×动力臂=阻力×阻力臂
; 只做了一次实验，实验结论具有偶然性
; C
; 杠杆自重对实验结果有影响
