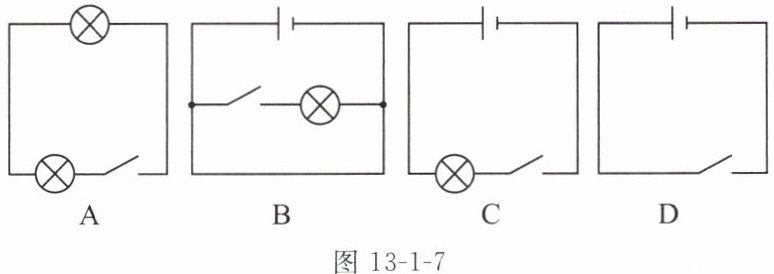

9. (2025泰州海陵区月考)如图13-1-7所示电路图中,正确的是 (
C
) 答案
9. C
解析
【分析】要判断电路图是否正确，需依据完整电路的组成规则：完整电路必须包含电源、用电器、开关、导线，且不能出现短路，各元件需正确连接形成电流通路。逐一分析每个选项的元件组成和连接情况，判断是否符合要求。
【解析】
选项A：电路中缺少电源，无法形成电流通路，不是完整电路，错误。
选项B：开关与灯泡并联，当开关闭合时会造成电源短路，且灯泡未正确接入电路，错误。
选项C：电路包含电源、灯泡、开关，通过导线串联连接，形成完整的电流通路，各元件连接正确，符合电路要求，正确。
选项D：电路中缺少用电器，无法正常工作，不是完整电路，错误。
【答案】C
【知识点】电路的组成、电路的连接
【点评】本题考查完整电路的判断，需牢记电路的基本组成及连接要求，属于基础题型，难度较低。
【难度系数】0.3
【解析】
选项A：电路中缺少电源，无法形成电流通路，不是完整电路，错误。
选项B：开关与灯泡并联，当开关闭合时会造成电源短路，且灯泡未正确接入电路，错误。
选项C：电路包含电源、灯泡、开关，通过导线串联连接，形成完整的电流通路，各元件连接正确，符合电路要求，正确。
选项D：电路中缺少用电器，无法正常工作，不是完整电路，错误。
【答案】C
【知识点】电路的组成、电路的连接
【点评】本题考查完整电路的判断，需牢记电路的基本组成及连接要求，属于基础题型，难度较低。
【难度系数】0.3

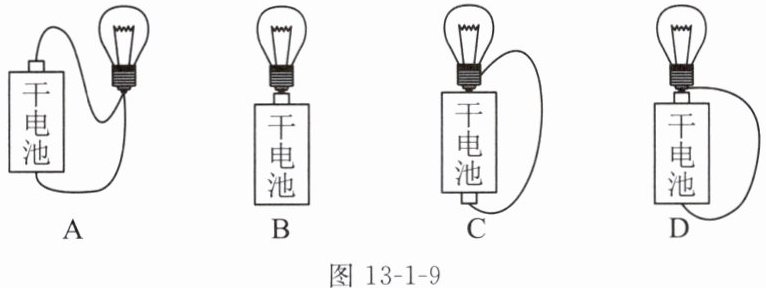

10. (2024南京建邺区校级月考)如图13-1-8所示是小灯泡的结构，按图13-1-9中的几种连接方式，能让完好的小灯泡发光的是（
图13-1-9
C
）图13-1-9
答案
10. C
解析
【分析】要让小灯泡发光，需形成完整的闭合电路，电流必须通过灯丝。小灯泡的底部金属点和侧面金属外壳是灯丝的两个导电接线端，玻璃部分绝缘，无法导电。解题时需判断各连接方式是否将电源两极分别接到小灯泡的两个导电接线端，形成闭合回路。
【解析】逐一分析选项：A选项仅连接小灯泡底部金属点，未连接侧面金属外壳，无法形成闭合回路，小灯泡不发光；B选项仅连接侧面金属外壳，未连接底部金属点，无法形成闭合回路，小灯泡不发光；C选项将小灯泡底部金属点和侧面金属外壳分别连接到电源两极，形成完整闭合回路，电流通过灯丝，小灯泡发光；D选项若连接的是绝缘部分或仅单一接线端，无法形成回路，小灯泡不发光。因此正确选项为C。
【答案】C
【知识点】闭合电路的条件、小灯泡的结构
【点评】本题考查小灯泡发光的电路条件，结合小灯泡结构判断连接是否形成闭合回路，属于基础电路应用题目，难度适中。
【难度系数】0.7
【解析】逐一分析选项：A选项仅连接小灯泡底部金属点，未连接侧面金属外壳，无法形成闭合回路，小灯泡不发光；B选项仅连接侧面金属外壳，未连接底部金属点，无法形成闭合回路，小灯泡不发光；C选项将小灯泡底部金属点和侧面金属外壳分别连接到电源两极，形成完整闭合回路，电流通过灯丝，小灯泡发光；D选项若连接的是绝缘部分或仅单一接线端，无法形成回路，小灯泡不发光。因此正确选项为C。
【答案】C
【知识点】闭合电路的条件、小灯泡的结构
【点评】本题考查小灯泡发光的电路条件，结合小灯泡结构判断连接是否形成闭合回路，属于基础电路应用题目，难度适中。
【难度系数】0.7

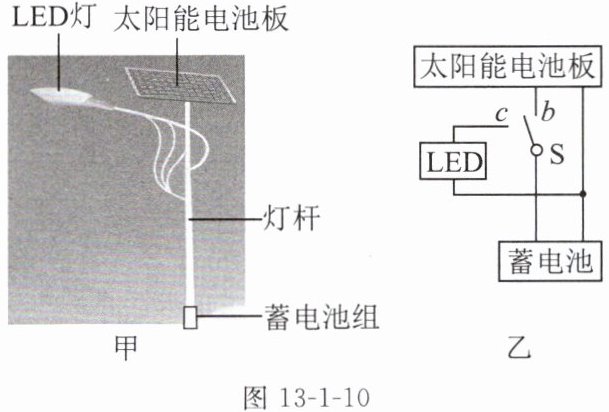

11. (2025苏州昆山校级月考)如图13-1-10甲所示是太阳能路灯，由太阳能电池板、控制器、蓄电池组、LED灯、灯杆及灯具外壳组成，简化电路图如图乙所示。白天光线强时，灯杆顶端的太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为LED灯供电照明。图乙中，夜晚光线弱时，开关S与
c
（选填“b”或“c”）接通，白天光线强时，蓄电池相当于电路中的用电器
。答案
11. c 用电器
解析
【分析】
要解决本题，需结合太阳能路灯的工作原理分析电路：夜晚时，蓄电池需为LED灯供电，要保证蓄电池与LED灯形成通路，需确定开关的接通位置；白天时，太阳能电池板为蓄电池充电，此时蓄电池消耗电能，需判断其在电路中的角色。
【解析】
1. 夜晚光线弱时，蓄电池为LED灯供电，电流路径为：蓄电池→开关S→LED灯。观察图乙，开关S接c时，电路形成通路，LED灯工作，因此开关S与c接通。
2. 白天光线强时，太阳能电池板为蓄电池充电，此过程中蓄电池消耗电能，将电能转化为化学能储存，电路中消耗电能的装置是用电器，因此蓄电池相当于电路中的用电器。
【答案】
c；用电器
【知识点】
电路的组成；用电器的判断
【点评】
本题结合实际太阳能路灯场景，考查电路的组成及开关的作用，将物理知识与生活实际结合，注重基础应用，难度较低。
【难度系数】
0.7
要解决本题，需结合太阳能路灯的工作原理分析电路：夜晚时，蓄电池需为LED灯供电，要保证蓄电池与LED灯形成通路，需确定开关的接通位置；白天时，太阳能电池板为蓄电池充电，此时蓄电池消耗电能，需判断其在电路中的角色。
【解析】
1. 夜晚光线弱时，蓄电池为LED灯供电，电流路径为：蓄电池→开关S→LED灯。观察图乙，开关S接c时，电路形成通路，LED灯工作，因此开关S与c接通。
2. 白天光线强时，太阳能电池板为蓄电池充电，此过程中蓄电池消耗电能，将电能转化为化学能储存，电路中消耗电能的装置是用电器，因此蓄电池相当于电路中的用电器。
【答案】
c；用电器
【知识点】
电路的组成；用电器的判断
【点评】
本题结合实际太阳能路灯场景，考查电路的组成及开关的作用，将物理知识与生活实际结合，注重基础应用，难度较低。
【难度系数】
0.7

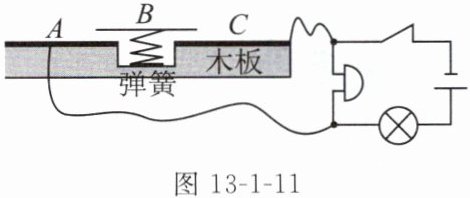

12.（2025淮安清江浦区期中）如图13-1-11所示是具有报警功能的文物展示台的结构示意图，由木板，弹簧，金属片A、B、C和报警电路组成。当把物品放在展示台上时，金属片B将金属片A、C接通，电铃
不响
（选填“响”或“不响”），灯亮
（选填“亮”或“不亮”）。若把物品搬离，金属片B在弹力作用下与金属片A、C分开，电铃响
（选填“响”或“不响”）。答案
12. 不响 亮 响
解析
【分析】要判断电铃和灯的工作状态，需分析不同情况下的电路连接：当物品放在展示台上时，弹簧被压缩，金属片B接通A、C，此时电铃所在支路被A-B-C的导线短路，电流优先通过电阻更小的短路路径，电铃无电流通过；灯泡在电路中有电流通过。当物品搬离后，弹簧弹力使B与A、C分开，短路路径断开，电流只能通过电铃和灯泡形成串联通路。
【解析】1. 物品放在展示台上时：金属片B接通A、C，电铃被短路，无电流通过，因此电铃不响；电流通过灯泡所在路径，灯泡发光，所以灯亮。2. 物品搬离时：B与A、C分开，短路路径断开，电流依次经过灯泡、电铃形成通路，电铃有电流通过，因此电铃响。
【答案】不响 亮 响
【知识点】电路短路；电路通路；电路连接
【点评】本题结合实际装置考查电路的短路与通路判断，需明确不同状态下的电路结构，属于基础电路应用题目，难度适中。
【难度系数】0.6
【解析】1. 物品放在展示台上时：金属片B接通A、C，电铃被短路，无电流通过，因此电铃不响；电流通过灯泡所在路径，灯泡发光，所以灯亮。2. 物品搬离时：B与A、C分开，短路路径断开，电流依次经过灯泡、电铃形成通路，电铃有电流通过，因此电铃响。
【答案】不响 亮 响
【知识点】电路短路；电路通路；电路连接
【点评】本题结合实际装置考查电路的短路与通路判断，需明确不同状态下的电路结构，属于基础电路应用题目，难度适中。
【难度系数】0.6

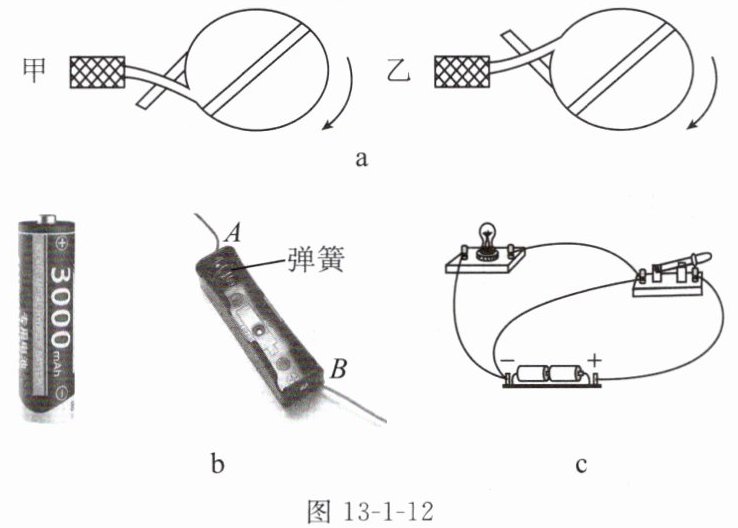

13.（2025宿迁期中）在连接电路的过程中，开关必须处于
图13-1-12
断开
状态。如图13-1-12a所示，甲、乙为导线与螺丝压按式接线柱的两种压线方式，箭头所示方向为螺丝压紧时的旋转方向，其中压线方式正确的是乙
。将图b中的一节干电池正确装入电池盒中，则电池的正极应接到电池盒的B
（选填“A”或“B”）端；图c所示的电路处于短路
（选填“通路”“断路”或“短路”）状态。图13-1-12
答案
13. 断开 乙 B 短路
解析
【分析】
要解决本题，需掌握电学基础操作的规范：连接电路时开关需断开以保护元件；螺丝接线柱的导线绕向要与螺丝拧紧方向一致，避免松动；干电池安装时正极对应电池盒的正确端；判断电路状态需看是否连通电源两极且不经过用电器。
【解析】
1. 连接电路的操作规范：为防止连接过程中电路短路，损坏电源或元件，开关必须处于断开状态。
2. 螺丝压按式接线柱的接线：螺丝压紧时旋转方向为顺时针，导线绕向应与顺时针方向一致，这样拧紧螺丝时导线会被压紧不脱落。甲的导线绕向与顺时针相反，乙的绕向符合要求，故乙的压线方式正确。
3. 干电池装入电池盒：干电池的正极是金属凸起端，电池盒A端为弹簧（对应电池负极），因此电池的正极应接到B端。
4. 电路状态判断：图c中，电源两极通过导线直接连通，未经过用电器，属于短路状态。
【答案】
断开；乙；B；短路
【知识点】
电路连接操作；接线柱接线方法；电路状态判断
【点评】
本题考查电学入门的基础操作与概念，涵盖电路连接、接线规范、电池安装及电路状态判断，是常考的基础题型，需牢记相关操作要求。
【难度系数】
0.3
要解决本题，需掌握电学基础操作的规范：连接电路时开关需断开以保护元件；螺丝接线柱的导线绕向要与螺丝拧紧方向一致，避免松动；干电池安装时正极对应电池盒的正确端；判断电路状态需看是否连通电源两极且不经过用电器。
【解析】
1. 连接电路的操作规范：为防止连接过程中电路短路，损坏电源或元件，开关必须处于断开状态。
2. 螺丝压按式接线柱的接线：螺丝压紧时旋转方向为顺时针，导线绕向应与顺时针方向一致，这样拧紧螺丝时导线会被压紧不脱落。甲的导线绕向与顺时针相反，乙的绕向符合要求，故乙的压线方式正确。
3. 干电池装入电池盒：干电池的正极是金属凸起端，电池盒A端为弹簧（对应电池负极），因此电池的正极应接到B端。
4. 电路状态判断：图c中，电源两极通过导线直接连通，未经过用电器，属于短路状态。
【答案】
断开；乙；B；短路
【知识点】
电路连接操作；接线柱接线方法；电路状态判断
【点评】
本题考查电学入门的基础操作与概念，涵盖电路连接、接线规范、电池安装及电路状态判断，是常考的基础题型，需牢记相关操作要求。
【难度系数】
0.3

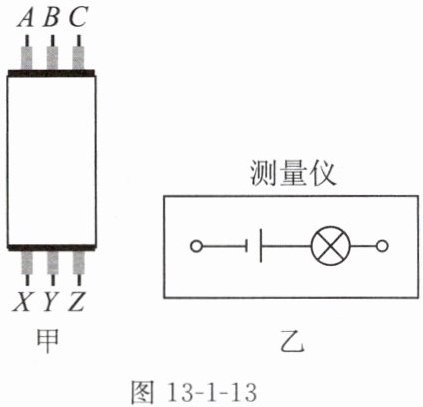

14. [推理论证]（2024无锡江阴期末）如图13-1-13甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”连接在XYZ端把它们区分开。将A和C拧在一起时，当“测量仪”连接在X、Y两端，灯泡发光，则
B、Z
是同一根电线的两端。接着拆开A和C，将A和B拧在一起，“测量仪”一端必须与Z
（选填“X”“Y”或“Z”）相连，另一端导线连接1
次电路能将导线辨别开。答案
14. B、Z Z 1
解析
【分析】
要区分三根电线，需利用测量仪灯泡是否发光判断电路是否连通：当两根导线拧在一起时，若测量仪接另外两个端点灯泡发光，说明这两个端点对应的导线属于同一根电线（形成通路）。第一步，将A和C拧在一起，测量仪接X、Y时灯泡发光，说明A-C与X-Y形成通路，由此确定剩余的B和Z是同一根电线；第二步，已知B和Z是同一根，将A和B拧在一起后，利用已确定的Z端，只需将测量仪一端接Z，另一端连接1次电路，即可通过灯泡是否发光判断A、C对应的X、Y端，完成辨别。
【解析】
1. 第一次判断：将A和C拧在一起，测量仪接X、Y，灯泡发光，说明电路连通，即A与C相连后，X、Y通过该连通路径形成通路，因此未参与连接的B和Z是同一根电线的两端。
2. 第二次辨别：已知B和Z是同一根，将A和B拧在一起后，测量仪一端需接已确定的Z端，另一端仅需连接1次电路：若灯泡发光，说明A与该另一端是同一根，剩余C与另一端点是同一根；若灯泡不发光，说明C与该另一端是同一根，剩余A与另一端点是同一根，因此仅需1次即可辨别。
【答案】
B、Z；Z；1
【知识点】
电路通断、导体连通性
【点评】
本题通过电路通断原理进行导线辨别，考查推理论证能力，需逐步分析连通关系，逻辑清晰即可解答。
【难度系数】
0.5
要区分三根电线，需利用测量仪灯泡是否发光判断电路是否连通：当两根导线拧在一起时，若测量仪接另外两个端点灯泡发光，说明这两个端点对应的导线属于同一根电线（形成通路）。第一步，将A和C拧在一起，测量仪接X、Y时灯泡发光，说明A-C与X-Y形成通路，由此确定剩余的B和Z是同一根电线；第二步，已知B和Z是同一根，将A和B拧在一起后，利用已确定的Z端，只需将测量仪一端接Z，另一端连接1次电路，即可通过灯泡是否发光判断A、C对应的X、Y端，完成辨别。
【解析】
1. 第一次判断：将A和C拧在一起，测量仪接X、Y，灯泡发光，说明电路连通，即A与C相连后，X、Y通过该连通路径形成通路，因此未参与连接的B和Z是同一根电线的两端。
2. 第二次辨别：已知B和Z是同一根，将A和B拧在一起后，测量仪一端需接已确定的Z端，另一端仅需连接1次电路：若灯泡发光，说明A与该另一端是同一根，剩余C与另一端点是同一根；若灯泡不发光，说明C与该另一端是同一根，剩余A与另一端点是同一根，因此仅需1次即可辨别。
【答案】
B、Z；Z；1
【知识点】
电路通断、导体连通性
【点评】
本题通过电路通断原理进行导线辨别，考查推理论证能力，需逐步分析连通关系，逻辑清晰即可解答。
【难度系数】
0.5
