学生实验 用电压表探究串联电路中电压的特点
● 实验目的
用电压表探究串联电路中电压的特点。
● 实验器材
现有以下实验器材可供选择：三个小灯泡（其中两个小灯泡的规格相同，另一个小灯泡的规格与其他两个不同）、电源、电压表、开关及导线。
● 实验步骤

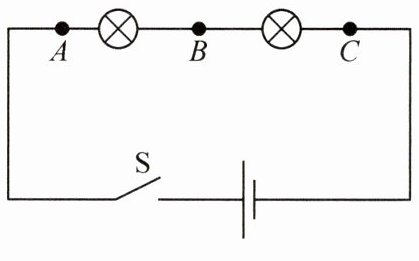

1. 任选两个小灯泡与电源、开关连成电路，如图11-5-2所示。
2. 用电压表分别测出A、B，B、C和A、C两点间的电压$U_{AB}$、$U_{BC}$、$U_{AC}$，并填入表11-5-2中。

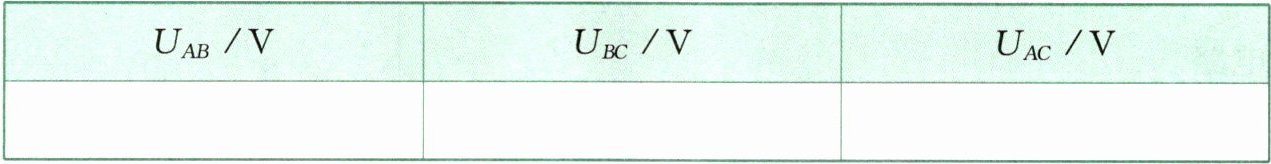

表11-5-2
3. 汇总各小组实验数据，比较电路中$U_{AB}$、$U_{BC}$和$U_{AC}$的大小。
4. 由此可以得出初步结论：
● 实验结论
大量实验表明：
● 交流反思
规格不同的两个小灯泡串联时，发光较亮的小灯泡两端的电压是否更大？
● 实验目的
用电压表探究串联电路中电压的特点。
● 实验器材
现有以下实验器材可供选择：三个小灯泡（其中两个小灯泡的规格相同，另一个小灯泡的规格与其他两个不同）、电源、电压表、开关及导线。
● 实验步骤
1. 任选两个小灯泡与电源、开关连成电路，如图11-5-2所示。
2. 用电压表分别测出A、B，B、C和A、C两点间的电压$U_{AB}$、$U_{BC}$、$U_{AC}$，并填入表11-5-2中。
表11-5-2
3. 汇总各小组实验数据，比较电路中$U_{AB}$、$U_{BC}$和$U_{AC}$的大小。
4. 由此可以得出初步结论：
串联电路中A、C两点间的电压等于A、B两点间电压与B、C两点间电压之和
。● 实验结论
大量实验表明：
串联电路中电源两端的电压等于各用电器两端电压之和
。● 交流反思
规格不同的两个小灯泡串联时，发光较亮的小灯泡两端的电压是否更大？
答案
串联电路中电源两端的电压等于各用电器两端电压之和 串联电路中电源两端的电压等于各用电器两端电压之和
