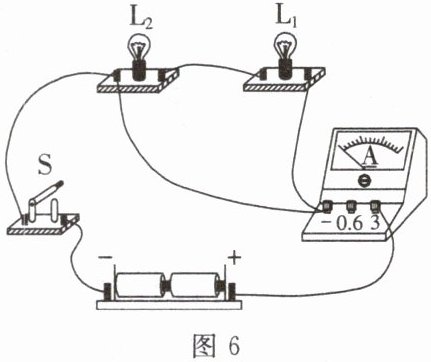

6.如图6所示,请你在图中改动一根导线的连接位置,使电路中的两只灯泡并联。在需要改动的导线上打“×”,然后画出正确的连接位置。
答案
解：
在连接L₂左侧接线柱与电流表负接线柱的导线上打“×”，将该导线连接L₂左侧接线柱的一端改接到L₂的右侧接线柱处。
此时电流从电源正极流出经电流表后分为两条独立支路：一条支路经过灯泡L₁，另一条支路经过灯泡L₂，两支路的电流汇合后经开关S回到电源负极，两只灯泡为并联连接。
在连接L₂左侧接线柱与电流表负接线柱的导线上打“×”，将该导线连接L₂左侧接线柱的一端改接到L₂的右侧接线柱处。
此时电流从电源正极流出经电流表后分为两条独立支路：一条支路经过灯泡L₁，另一条支路经过灯泡L₂，两支路的电流汇合后经开关S回到电源负极，两只灯泡为并联连接。
解析
【分析】要使两只灯泡并联，需让电流从电源正极流出后，经电流表分成两条独立支路，分别通过L₁和L₂，再汇合经开关回到电源负极。原电路为串联，电流依次经过电流表、L₁、L₂、开关。需改动一根导线，让L₂的一端与L₁的另一端形成并联的两条支路，具体调整连接L₂左侧接线柱与电流表负接线柱的导线，使电流能分别通过两个灯泡。
【解析】原电路电流路径：电源正极→电流表→L₁→L₂→开关→电源负极，为串联电路。要改为并联，需让电流从电流表流出后分为两路：一路经L₁，另一路经L₂，再共同经开关回负极。因此，在连接L₂左侧接线柱与电流表“-”接线柱的导线上打“×”，将该导线接电流表“-”的一端改接到L₂的右侧接线柱，此时电流从电流表出来后，分别流向L₁和L₂，形成两条独立支路，实现两灯并联。
【答案】在连接L₂左侧接线柱与电流表“-”接线柱的导线上打“×”，将该导线连接电流表“-”的一端改接到L₂的右侧接线柱。
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，需明确并联电路“各用电器两端分别连接在两点间”的特点，通过改动一根导线实现电路结构转换，是电路基础操作的典型题，帮助理解串并联电路的区别。
【难度系数】0.5
【解析】原电路电流路径：电源正极→电流表→L₁→L₂→开关→电源负极，为串联电路。要改为并联，需让电流从电流表流出后分为两路：一路经L₁，另一路经L₂，再共同经开关回负极。因此，在连接L₂左侧接线柱与电流表“-”接线柱的导线上打“×”，将该导线接电流表“-”的一端改接到L₂的右侧接线柱，此时电流从电流表出来后，分别流向L₁和L₂，形成两条独立支路，实现两灯并联。
【答案】在连接L₂左侧接线柱与电流表“-”接线柱的导线上打“×”，将该导线连接电流表“-”的一端改接到L₂的右侧接线柱。
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，需明确并联电路“各用电器两端分别连接在两点间”的特点，通过改动一根导线实现电路结构转换，是电路基础操作的典型题，帮助理解串并联电路的区别。
【难度系数】0.5

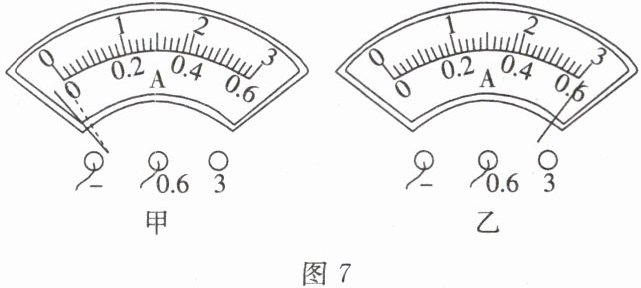

7.小涵用电流表测通过灯泡的电流，闭合开关前电流表的指针偏转情况如图7甲所示，下一步应该采取的措施是。在实验过程中出现如图7乙所示的情况，原因是。改正以上错误后，小涵再次闭合开关，发现电流表示数又出现图甲所示情况，原因是。
答案
解：
调节电流表的调零旋钮，将指针调至零刻度线处
电流表所选量程太小，被测电流超过了电流表的当前量程
电流表的正负接线柱接反了
调节电流表的调零旋钮，将指针调至零刻度线处
电流表所选量程太小，被测电流超过了电流表的当前量程
电流表的正负接线柱接反了
解析
【分析】
本题考查电流表的使用规则，需分三种情况分析：①闭合开关前，电流表指针未指零，说明使用前未调零；②实验中指针偏到刻度盘右侧最大处，说明量程选择不当；③改正后指针反向偏转，说明接线柱接法错误。解题时需回忆电流表的使用注意事项：使用前要调零，量程需根据被测电流选择，电流需从正接线柱流入、负接线柱流出，否则会出现对应异常情况。
【解析】
1. 闭合开关前，电流表指针未对准零刻度线，这是使用前未调零，应调节电流表的调零旋钮，使指针指在零刻度线处；
2. 实验中指针偏到电流表刻度盘的最右侧，说明被测电流超过了电流表所选的量程，即电流表所选量程太小；
3. 改正量程问题后，指针又反向偏转（图甲中指针在零刻度左侧），这是因为电流从电流表的负接线柱流入、正接线柱流出，即电流表的正负接线柱接反了。
【答案】
调节电流表的调零旋钮，将指针调至零刻度线处；电流表所选量程太小，被测电流超过了电流表的当前量程；电流表的正负接线柱接反了
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学实验的基础题型，需掌握使用前调零、量程选择、接线柱接法等核心要点，属于基础应用类题目。
【难度系数】
0.3
本题考查电流表的使用规则，需分三种情况分析：①闭合开关前，电流表指针未指零，说明使用前未调零；②实验中指针偏到刻度盘右侧最大处，说明量程选择不当；③改正后指针反向偏转，说明接线柱接法错误。解题时需回忆电流表的使用注意事项：使用前要调零，量程需根据被测电流选择，电流需从正接线柱流入、负接线柱流出，否则会出现对应异常情况。
【解析】
1. 闭合开关前，电流表指针未对准零刻度线，这是使用前未调零，应调节电流表的调零旋钮，使指针指在零刻度线处；
2. 实验中指针偏到电流表刻度盘的最右侧，说明被测电流超过了电流表所选的量程，即电流表所选量程太小；
3. 改正量程问题后，指针又反向偏转（图甲中指针在零刻度左侧），这是因为电流从电流表的负接线柱流入、正接线柱流出，即电流表的正负接线柱接反了。
【答案】
调节电流表的调零旋钮，将指针调至零刻度线处；电流表所选量程太小，被测电流超过了电流表的当前量程；电流表的正负接线柱接反了
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学实验的基础题型，需掌握使用前调零、量程选择、接线柱接法等核心要点，属于基础应用类题目。
【难度系数】
0.3
8.如图8所示，电源电压为6 V且保持不变，当开关闭合时，两灯不亮，电压表的示数为6 V，则电路出现的故障可能是。排除故障后，当开关闭合时，电压表的示数为4 V，则 L₁ 两端的电压是V；当开关断开时，电压表的示数为V。
答案
解：
由电路图可知，L₁、L₂串联，电压表测量L₂两端的电压。
开关闭合后两灯均不亮，说明电路发生断路故障，电压表示数等于电源电压6V，说明电压表两端可连通电源正负极，因此电路故障为L₂断路。
根据串联电路电压规律$U=U_1+U_2$，
L₁两端的电压：$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$。
当开关断开时，电压表串联在电路中，直接测量电源电压，因此电压表示数为6 V。
答案依次为：$\boldsymbol{L_2断路}$；$\boldsymbol{2}$；$\boldsymbol{6}$。
由电路图可知，L₁、L₂串联，电压表测量L₂两端的电压。
开关闭合后两灯均不亮，说明电路发生断路故障，电压表示数等于电源电压6V，说明电压表两端可连通电源正负极，因此电路故障为L₂断路。
根据串联电路电压规律$U=U_1+U_2$，
L₁两端的电压：$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$。
当开关断开时，电压表串联在电路中，直接测量电源电压，因此电压表示数为6 V。
答案依次为：$\boldsymbol{L_2断路}$；$\boldsymbol{2}$；$\boldsymbol{6}$。
解析
【分析】
首先明确电路结构：L₁与L₂串联，电压表并联在L₂两端，测量L₂的电压。开关闭合后两灯不亮，说明电路为断路故障（短路时至少一个灯可能发光）；电压表示数等于电源电压，说明电压表两端能连通电源正负极，由此判断故障；再根据串联电路电压规律计算L₁两端电压；开关断开时，电压表串联在电路中，相当于测电源电压，据此分析示数。
【解析】
1. 电路与故障分析：由电路图可知，L₁、L₂串联，电压表测L₂两端电压。开关闭合后两灯不亮，说明电路发生断路故障；电压表示数等于电源电压6V，说明电压表两端可连通电源正负极，因此故障为L₂断路。
2. 计算L₁两端电压：根据串联电路电压规律$U=U_1+U_2$，已知电源电压$U=6\ \mathrm{V}$，电压表的示数（L₂两端电压）$U_2=4\ \mathrm{V}$，则L₁两端电压$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$。
3. 开关断开时的电压：开关断开后，电压表串联在电路中，由于电压表内阻极大，电路中电流几乎为0，此时电压表相当于直接接在电源两端，测量电源电压，因此示数为6 V。
【答案】
L₂断路；2；6
【知识点】
串联电路电压规律；电路故障分析；电压表的使用
【点评】
本题考查串联电路的特点、电路故障分析及电压表的使用，属于电学基础题型，需学生掌握串联电路电压规律，能根据电表示数判断电路故障，理解电压表串联时的测量作用。
【难度系数】
0.6
首先明确电路结构：L₁与L₂串联，电压表并联在L₂两端，测量L₂的电压。开关闭合后两灯不亮，说明电路为断路故障（短路时至少一个灯可能发光）；电压表示数等于电源电压，说明电压表两端能连通电源正负极，由此判断故障；再根据串联电路电压规律计算L₁两端电压；开关断开时，电压表串联在电路中，相当于测电源电压，据此分析示数。
【解析】
1. 电路与故障分析：由电路图可知，L₁、L₂串联，电压表测L₂两端电压。开关闭合后两灯不亮，说明电路发生断路故障；电压表示数等于电源电压6V，说明电压表两端可连通电源正负极，因此故障为L₂断路。
2. 计算L₁两端电压：根据串联电路电压规律$U=U_1+U_2$，已知电源电压$U=6\ \mathrm{V}$，电压表的示数（L₂两端电压）$U_2=4\ \mathrm{V}$，则L₁两端电压$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$。
3. 开关断开时的电压：开关断开后，电压表串联在电路中，由于电压表内阻极大，电路中电流几乎为0，此时电压表相当于直接接在电源两端，测量电源电压，因此示数为6 V。
【答案】
L₂断路；2；6
【知识点】
串联电路电压规律；电路故障分析；电压表的使用
【点评】
本题考查串联电路的特点、电路故障分析及电压表的使用，属于电学基础题型，需学生掌握串联电路电压规律，能根据电表示数判断电路故障，理解电压表串联时的测量作用。
【难度系数】
0.6

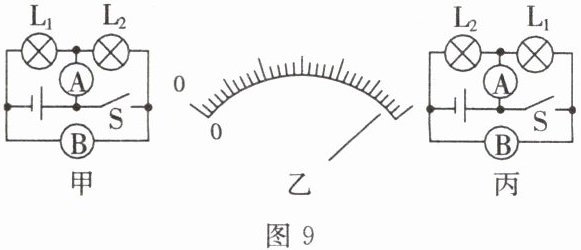

9.我们已经学习了电流表、电压表，知道电流表有两个量程，分别是0～0.6 A和0～3 A，对应的分度值是0.02 A和0.1 A；电压表有两个量程，分别是0～3 V和0～15 V，对应的分度值是0.1 V和0.5 V。现有如图9甲所示的电路：
(1)若A、B两电表都是电压表，当开关S闭合时，A、B两表的指针偏转情况均如图9乙所示，则L₁和L₂两端的电压分别是V、V。
(2)再将L₁和L₂的位置互换，如图9丙所示。若A、B两电表都是电流表，当开关S断开时，A、B两表的指针偏转情况也均如图9乙所示，则通过L₁和L₂的电流分别是A、A。
(1)若A、B两电表都是电压表，当开关S闭合时，A、B两表的指针偏转情况均如图9乙所示，则L₁和L₂两端的电压分别是V、V。
(2)再将L₁和L₂的位置互换，如图9丙所示。若A、B两电表都是电流表，当开关S断开时，A、B两表的指针偏转情况也均如图9乙所示，则通过L₁和L₂的电流分别是A、A。
答案
(1) $\boldsymbol{9.6}$；$\boldsymbol{2.4}$
(2) $\boldsymbol{1.92}$；$\boldsymbol{0.48}$
(2) $\boldsymbol{1.92}$；$\boldsymbol{0.48}$
解析
【分析】
首先分析第一问：当A、B为电压表时，电压表相当于开路，L₁与L₂串联。电压表B测量电源总电压，电压表A测量L₂两端电压，因此B的示数大于A的示数。两表指针偏转角度相同，说明它们使用的量程不同，需根据量程对应分度值读数，再结合串联电路电压规律计算L₁的电压。
再分析第二问：将L₁、L₂互换后，A、B为电流表，电流表相当于导线，开关闭合时L₁与L₂并联。电流表B测量干路总电流，电流表A测量其中一条支路的电流，因此B的示数大于A的示数。两表指针偏转角度相同，需根据电流表量程关系读数，结合并联电路电流规律计算两条支路的电流。
【解析】
(1) 当A、B为电压表，开关S闭合时，L₁与L₂串联。电压表B测电源电压，电压表A测L₂两端电压，故总电压U = U_B ＞ U_A。两表指针偏转相同，电压表A使用0～3V量程，分度值0.1V，读数U_A = 2.4V；电压表B使用0～15V量程，分度值0.5V，读数U_B = 12V。根据串联电路电压规律，L₁两端电压U₁ = U_B - U_A = 12V - 2.4V = 9.6V，L₂两端电压U₂ = 2.4V。
(2) 当A、B为电流表，开关S闭合时，L₁与L₂并联。电流表B测干路总电流，电流表A测L₂支路电流，故干路电流I总 = I_B ＞ I_A。两表指针偏转相同，电流表A使用0～0.6A量程，分度值0.02A，读数I_A = 0.48A；电流表B使用0～3A量程，分度值0.1A，读数I_B = 2.4A。根据并联电路电流规律，通过L₁的电流I₁ = I_B - I_A = 2.4A - 0.48A = 1.92A，通过L₂的电流I₂ = 0.48A。
【答案】
(1) 9.6；2.4
(2) 1.92；0.48
【知识点】
串联电路电压规律；并联电路电流规律；电表读数
【点评】
本题结合串并联电路特点考查电表的读数，核心是判断电表测量对象、根据指针偏转确定量程，再利用串并联电路的电压、电流规律计算，需注意电表量程的区分，是中等难度的电路分析题。
【难度系数】
0.5
首先分析第一问：当A、B为电压表时，电压表相当于开路，L₁与L₂串联。电压表B测量电源总电压，电压表A测量L₂两端电压，因此B的示数大于A的示数。两表指针偏转角度相同，说明它们使用的量程不同，需根据量程对应分度值读数，再结合串联电路电压规律计算L₁的电压。
再分析第二问：将L₁、L₂互换后，A、B为电流表，电流表相当于导线，开关闭合时L₁与L₂并联。电流表B测量干路总电流，电流表A测量其中一条支路的电流，因此B的示数大于A的示数。两表指针偏转角度相同，需根据电流表量程关系读数，结合并联电路电流规律计算两条支路的电流。
【解析】
(1) 当A、B为电压表，开关S闭合时，L₁与L₂串联。电压表B测电源电压，电压表A测L₂两端电压，故总电压U = U_B ＞ U_A。两表指针偏转相同，电压表A使用0～3V量程，分度值0.1V，读数U_A = 2.4V；电压表B使用0～15V量程，分度值0.5V，读数U_B = 12V。根据串联电路电压规律，L₁两端电压U₁ = U_B - U_A = 12V - 2.4V = 9.6V，L₂两端电压U₂ = 2.4V。
(2) 当A、B为电流表，开关S闭合时，L₁与L₂并联。电流表B测干路总电流，电流表A测L₂支路电流，故干路电流I总 = I_B ＞ I_A。两表指针偏转相同，电流表A使用0～0.6A量程，分度值0.02A，读数I_A = 0.48A；电流表B使用0～3A量程，分度值0.1A，读数I_B = 2.4A。根据并联电路电流规律，通过L₁的电流I₁ = I_B - I_A = 2.4A - 0.48A = 1.92A，通过L₂的电流I₂ = 0.48A。
【答案】
(1) 9.6；2.4
(2) 1.92；0.48
【知识点】
串联电路电压规律；并联电路电流规律；电表读数
【点评】
本题结合串并联电路特点考查电表的读数，核心是判断电表测量对象、根据指针偏转确定量程，再利用串并联电路的电压、电流规律计算，需注意电表量程的区分，是中等难度的电路分析题。
【难度系数】
0.5
