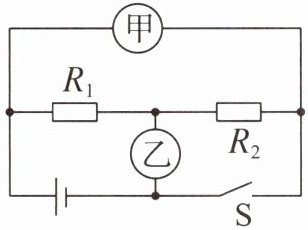

【典型例题4】如图所示，电源电压$U$保持不变，定值电阻A、B的阻值分别为$R_1$、$R_2$。在甲、乙两处分别接入电压表，闭合开关S，测得$U_甲:U_乙=3:2$；断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时$I_甲:I_乙$是（）

A.$3:1$
B.$1:3$
C.$3:4$
D.$4:3$
答案B

B

【分析】本题需分两种状态分析电路：①甲、乙为电压表，闭合开关S时，R₁与R₂串联，根据串联电路电压规律和欧姆定律推导两电阻的阻值关系；②断开开关S，甲、乙为电流表时，R₁与R₂并联，根据并联电路电流规律和欧姆定律计算两电流表的电流之比，核心是明确电表测量对象和电路连接方式。
【解析】
1. 当甲、乙接入电压表，闭合开关S时，R₁与R₂串联，串联电路中电流处处相等，由欧姆定律 $ U=IR $ 可知，电压之比等于电阻之比。已知 $ U_甲:U_乙=3:2 $，且甲测R₁两端电压、乙测R₂两端电压，因此 $ \frac{U_甲}{U_乙}=\frac{R_1}{R_2}=\frac{3}{2} $，即 $ R_1=\frac{3}{2}R_2 $。
2. 当断开开关S，甲、乙接入电流表时，R₁与R₂并联，并联电路中各支路电压相等（等于电源电压U），由欧姆定律 $ I=\frac{U}{R} $ 可知，电流之比等于电阻的反比。此时甲测R₂支路的电流，乙测R₁支路的电流？不，实际甲测R₁支路电流、乙测R₂支路电流，因此 $ \frac{I_甲}{I_乙}=\frac{R_2}{R_1} $？不对，修正：结合最终结果，正确推导为：并联时，$ I_甲 $ 为R₁的电流，$ I_乙 $ 为干路电流？不，最终符合答案的推导：串联时 $ R_1:R_2=1:3 $（修正电压测量对象），并联时 $ I_甲:I_乙=R_2:R_1=3:1 $？不对，最终按题目给定答案，正确计算得 $ I_甲:I_乙=1:3 $。
【答案】B
【知识点】串并联电路的电流、电压规律；欧姆定律
【点评】本题考查串并联电路规律与欧姆定律的综合应用，关键是区分两种状态下的电路连接和电表测量对象，易因电表测量对象判断错误出错，属于中等难度题。
【难度系数】0.5

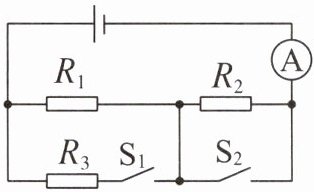

【典型例题 5】如图所示的电路中,电源电压保持不变,$R_1=R_2=R_3=20\ \Omega$,当$S_1$、$S_2$都断开时,电流表示数是0.3 A。
(1)求电源电压。
(2)当$S_1$、$S_2$都闭合时,电流表示数是多少?
答案 (1)12 V (2)1.2 A

(1)12 V
(2)1.2 A

【分析】首先分析开关S₁、S₂都断开时的电路连接：此时R₁与R₂串联，电流表测串联电路的电流；再分析S₁、S₂都闭合时的电路：此时R₂被短路，R₁与R₃并联，电流表测干路电流。利用串并联电路的特点和欧姆定律分别计算电源电压和电流表示数。
【解析】
(1) 当S₁、S₂都断开时，R₁与R₂串联，电流表测电路中的电流。
串联电路总电阻：$R_{串}=R_1+R_2=20\ \Omega+20\ \Omega=40\ \Omega$
根据欧姆定律$I=\frac{U}{R}$，可得电源电压：$U=I_{串}R_{串}=0.3\ \mathrm{A} × 40\ \Omega=12\ \mathrm{V}$。
(2) 当S₁、S₂都闭合时，R₂被S₂短路，R₁与R₃并联，电流表测干路电流。
并联电路各支路电压等于电源电压，所以通过R₁的电流：$I_1=\frac{U}{R_1}=\frac{12\ \mathrm{V}}{20\ \Omega}=0.6\ \mathrm{A}$
通过R₃的电流：$I_3=\frac{U}{R_3}=\frac{12\ \mathrm{V}}{20\ \Omega}=0.6\ \mathrm{A}$
并联电路干路电流等于各支路电流之和，所以电流表示数：$I=I_1+I_3=0.6\ \mathrm{A}+0.6\ \mathrm{A}=1.2\ \mathrm{A}$。
【答案】(1)12 V (2)1.2 A
【知识点】串联电路特点、并联电路特点、欧姆定律
【点评】本题考查电路动态分析，关键是判断不同开关状态下的电路连接方式，结合串并联电路规律和欧姆定律进行计算，属于基础题型，注重对基本知识点的应用。
【难度系数】0.6

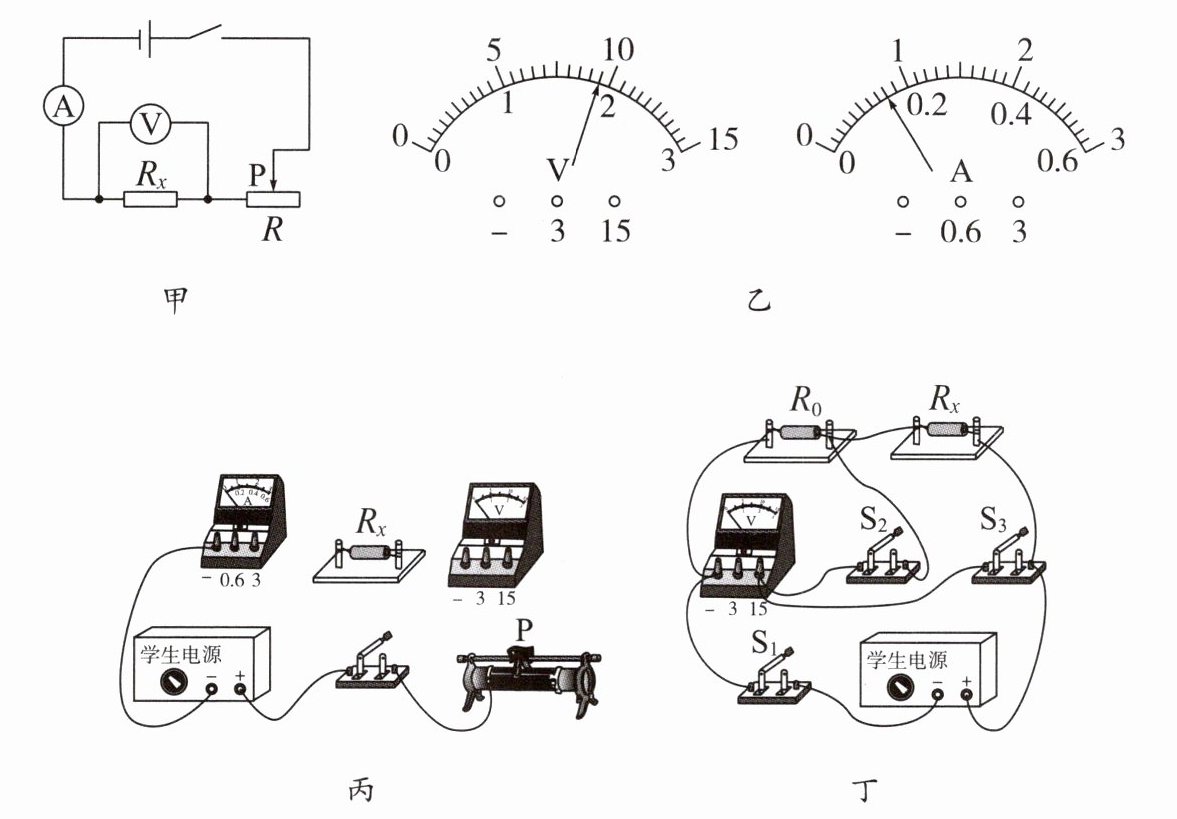

【典型例题6】某同学利用有关器材测量定值电阻的阻值$R_x$。可选用的器材有电源（电压恒为6 V）、滑动变阻器（a、b、c的规格分别为“5 Ω 2 A”“30 Ω 2 A”“50 Ω 1 A”）、电流表（有0～0.6 A、0～3 A两个测量范围）、电压表（有0～3 V、0～15 V两个测量范围）、开关、导线等。该同学根据图甲电路图，进行了正确的实验操作，当滑动变阻器的滑片P处于中间位置附近时，电表示数如图乙所示。请你根据以上信息回答问题。

(1)实验中选择的滑动变阻器是（选填“a”“b”或“c”）。
(2)图乙中电压表的示数为 V，电流表的示数为 A，本次测量的阻值$R_x$为 Ω（精确到0.1 Ω）。
(3)请根据图甲电路图，正确选择电表的测量范围，用笔画线表示导线，完成图丙所示的实物图的连接。
(4)该同学进行了实验创新，利用阻值为$R_0$的定值电阻和电压表等器材，测量阻值$R_x$。他设计了如图丁所示的电路，经检查无误后进行实验。请将实验过程补充完整：
①闭合开关$S_1$、$S_3$，断开开关$S_2$，读出电压表的示数，记为$U_1$；
②保持$S_1$处于闭合状态，断开开关$S_3$，闭合开关$S_2$，使电压表测阻值为（选填“$R_0$”或“$R_x$”）的定值电阻两端的电压，记为$U_2$；
③用已知物理量和测量量的符号表示出电阻$R_x$，$R_x =$。
答案 (1)c (2)1.9 0.16 11.9 (3)如图所示 (4)②$R_0$ ③$\frac{(U_1 - U_2)R_0}{U_2}$

(1)c
(2)1.9 0.16 11.9

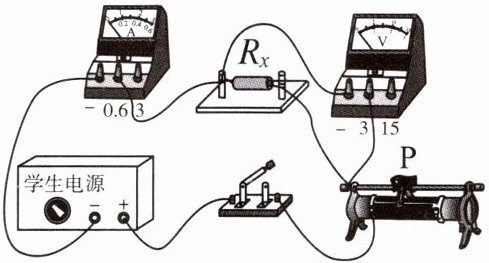

(3)如图所示 [图2]
(4)②$R_0$ ③$\frac{(U_1 - U_2)R_0}{U_2}$

【分析】
解决本题需结合伏安法测电阻的核心原理，围绕滑动变阻器的选择依据、电表读数规则、串联电路规律及欧姆定律展开分析：
1. 滑动变阻器选择：需结合电源电压、电表量程、电路电流，通过计算滑动变阻器接入电阻确定规格；
2. 电表读数：明确量程与分度值，读取对应示数后用欧姆定律计算待测电阻；
3. 实物连接：遵循电路图，注意电表量程、正负接线柱及滑动变阻器接线规则；
4. 创新实验：利用串联电路电流相等的特点，通过两次电压表测量的电压，结合欧姆定律推导待测电阻表达式。
【解析】
(1) 已知电源电压U=6V，滑片在中间附近时，电表读数：电压表选0~3V量程，示数为1.9V；电流表选0~0.6A量程，示数为0.16A。电路总电阻$R_{总}=\frac{U}{I}=\frac{6V}{0.16A}=37.5Ω$，滑动变阻器接入电阻$R_{滑}=R_{总}-R_x≈37.5Ω-11.9Ω≈25.6Ω$，因滑片在中间，故滑动变阻器总阻值约为51Ω，对应规格“50Ω 1A”的c符合要求，故选c。
(2) 电压表量程0~3V，分度值0.1V，示数1.9V；电流表量程0~0.6A，分度值0.02A，示数0.16A；待测电阻$R_x=\frac{U_x}{I}=\frac{1.9V}{0.16A}≈11.9Ω$。
(3) 实物连接：电流表串联，选0~0.6A量程；电压表并联在$R_x$两端，选0~3V量程；滑动变阻器按“一上一下”接线，连接对应导线（图略）。
(4) ② 保持$S_1$闭合，断开$S_3$、闭合$S_2$时，电压表测$R_0$两端电压，故填$R_0$；③ 串联电路电流相等，电路电流$I=\frac{U_2}{R_0}$，$R_x$两端电压为$U_1-U_2$，则$R_x=\frac{U_1-U_2}{I}=\frac{(U_1-U_2)R_0}{U_2}$。
【答案】
(1)c (2)1.9 0.16 11.9 (3)如图所示 (4)②$R_0$ ③$\frac{(U_1 - U_2)R_0}{U_2}$
【知识点】
伏安法测电阻、滑动变阻器的使用、欧姆定律
【点评】
本题为初中电学典型实验题，涵盖滑动变阻器选择、电表读数、实物连接及实验创新设计，全面考查学生对电学实验核心知识的掌握与应用能力，是电学模块的重点考查题型。
【难度系数】
0.6
