【活动一】通过作图理解平面镜成像原理。
每当你照镜子时都会在镜子里看到另一个“你”，这就是你在镜中的像。像与你的大小是否相等？像到镜面的距离与你到镜面的距离是否相等？为了找到正确的答案，让我们共同探究平面镜成像的原理及特点吧。

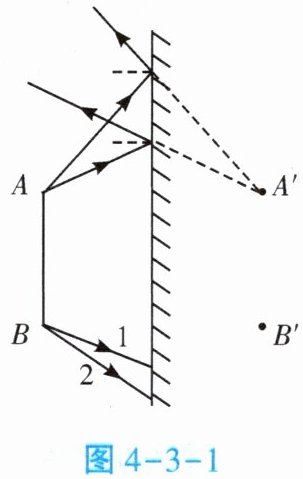

1. 如图4-3-1所示，A发出的两条光线在平面镜的镜面发生反射，反射光线的反向延长线相交于A'。镜前的眼睛能看到A'，A'是A的
2. 用虚线连接A'A。连线是否与镜面垂直？
3. 作出入射光线1和2的反射光线。（思考一下有几种作图方法）
4. 用虚线连接A'B'，这就是AB的虚像，像与物也是轴对称的。
轴对称图形的特点：
（1）对称轴两侧图形的大小、形状相同。
（2）对称轴是对称点连线的垂直平分线。
【活动二】探究平面镜成像的特点。
1. 实验目的：a. 探究在平面镜成像中，像与物的大小是否相等。
b. 探究在平面镜成像中，像与物的连线是否垂直于镜面。
c. 探究在平面镜成像中，像与物到平面镜的距离是否相等。
2. 实验器材：几张白纸、一盒火柴、一把刻度尺、
3. 实验步骤：（可阅读课本第98页“探究平面镜成像的特点”内容，用图或文字表述）
4. 数据记录：（设计实验记录表格，将实验中测得的数据填入表中）
5. 实验结论：
6. 小组交流：（实验过程中出现的一些不规范操作对实验产生了哪些影响？请记录下来）
归纳：平面镜成像的规律可以表述为：平面镜所成的像与物体关于镜面对称。
每当你照镜子时都会在镜子里看到另一个“你”，这就是你在镜中的像。像与你的大小是否相等？像到镜面的距离与你到镜面的距离是否相等？为了找到正确的答案，让我们共同探究平面镜成像的原理及特点吧。
1. 如图4-3-1所示，A发出的两条光线在平面镜的镜面发生反射，反射光线的反向延长线相交于A'。镜前的眼睛能看到A'，A'是A的
虚
（选填“实”或“虚”）像。2. 用虚线连接A'A。连线是否与镜面垂直？
垂直
。A'到镜面的距离与A到镜面的距离是否相等？相等
。这说明A'与A是以镜面为对称轴的对称点。B'是B的像，同理，它们也是以镜面为对称轴的对称点。3. 作出入射光线1和2的反射光线。（思考一下有几种作图方法）
4. 用虚线连接A'B'，这就是AB的虚像，像与物也是轴对称的。
轴对称图形的特点：
（1）对称轴两侧图形的大小、形状相同。
（2）对称轴是对称点连线的垂直平分线。
【活动二】探究平面镜成像的特点。
1. 实验目的：a. 探究在平面镜成像中，像与物的大小是否相等。
b. 探究在平面镜成像中，像与物的连线是否垂直于镜面。
c. 探究在平面镜成像中，像与物到平面镜的距离是否相等。
2. 实验器材：几张白纸、一盒火柴、一把刻度尺、
B、C、F

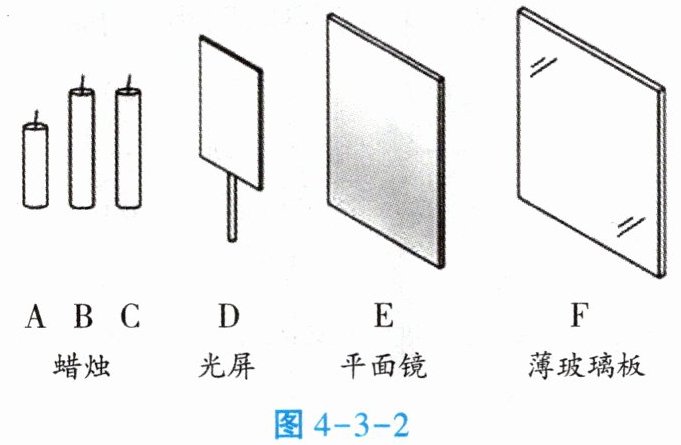

。（从图4-3-2中选出需要的器材。注：可以补充器材并说明用途）3. 实验步骤：（可阅读课本第98页“探究平面镜成像的特点”内容，用图或文字表述）
4. 数据记录：（设计实验记录表格，将实验中测得的数据填入表中）
5. 实验结论：
6. 小组交流：（实验过程中出现的一些不规范操作对实验产生了哪些影响？请记录下来）
归纳：平面镜成像的规律可以表述为：平面镜所成的像与物体关于镜面对称。
答案
【活动一】
1. 虚
2. 垂直 相等

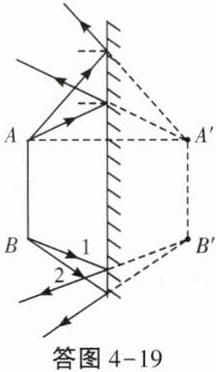

3. 如答图4-19所示
4. 如答图4-19所示
【活动二】
2. B、C、F
3. ①取一张白纸平铺于水平桌面上，借助直尺在白纸中央绘制一条直线作为薄玻璃板放置线。②将薄玻璃板竖立在白纸上，使薄玻璃板的镀膜面严格贴合所画的薄玻璃板放置线，保证薄玻璃板与白纸平面相互垂直，无倾斜偏移。③在靠近人眼的一侧，将点燃的蜡烛置于白纸上合适的位置，用笔在白纸上标记点燃的蜡烛的摆放位置，记为A点。④人眼在点燃的蜡烛一侧透过薄玻璃板进行观察，清晰观察到薄玻璃板后方点燃的蜡烛所成的像。⑤取一根与点燃的蜡烛外形完全相同的未点燃的蜡烛，在薄玻璃板后方缓慢移动，观察未点燃的蜡烛是否能与点燃的蜡烛的像完全重合。⑥若未点燃的蜡烛能与点燃的蜡烛的像完全重合，则保持未点燃的蜡烛位置不动，在白纸上标记未点燃的蜡烛的位置，记为A'点。⑦移去薄玻璃板、点燃的蜡烛和未点燃的蜡烛。使用刻度尺分别测量A点、A'点到薄玻璃板放置线的距离，读取数据并记录。⑧用刻度尺连接白纸上的A点与A'点，得到线段AA'，再用量角器测量线段AA'与薄玻璃板放置线的夹角，记录测量数据。
4. 如下表。
|未点燃的蜡烛与点燃的蜡烛的像是是否能完全重合|A点到薄玻璃板放置线的距离/cm|A'点到薄玻璃板放置线的距离/cm|线段AA'与薄玻璃板放置线的夹角大小|
|----|----|----|----|
5. (1)平面镜所成像的大小与物的大小相等；(2)像与物的连线垂直于镜面；(3)像和物到平面镜的距离相等。
6. 略
解析
【分析】
本题围绕平面镜成像的原理及探究实验展开，分为两个活动：活动一考查平面镜成像的虚实判断、像与物的位置关系及反射光线作图，需明确虚像的定义（反射光线反向延长线会聚而成，无法用光屏承接），结合平面镜成像“像物关于镜面对称”的特点判断连线与距离关系，作图可利用像点或反射定律两种方法；活动二探究平面镜成像特点的实验，需掌握实验器材选择（玻璃板、蜡烛、刻度尺等）、实验步骤的规范（玻璃板垂直桌面、用相同蜡烛比较像物大小）及实验结论。解题时需紧扣平面镜成像的核心规律，结合实验设计的原理分析问题。
【解析】
【活动一】
1. 平面镜所成的像是反射光线反向延长线会聚形成的，无法在光屏上呈现，因此A'是A的虚像。
2. 根据平面镜成像特点，像与物的连线垂直于镜面，且像到镜面的距离与物到镜面的距离相等，A'与A是以镜面为对称轴的对称点。
3. 作入射光线1和2的反射光线有两种方法：方法一，先确定B的像点B'，连接B与入射点，延长该线即为反射光线（反射光线的反向延长线过像点）；方法二，过入射点作法线，根据入射角等于反射角画出反射光线，结果如答图4-19所示。
4. 连接A'B'即为AB的虚像，符合像物关于镜面对称的特点。
【活动二】
2. 探究平面镜成像特点的实验中，需用薄玻璃板代替平面镜（便于确定像的位置）、大小相同的蜡烛（便于比较像与物的大小）、刻度尺（测量像与物到镜面的距离），因此选B、C、F。
3. 实验步骤：①取一张白纸平铺于水平桌面，用直尺在白纸中央画直线作为薄玻璃板放置线；②将薄玻璃板竖立在白纸上，使镀膜面贴合放置线，保证玻璃板与白纸垂直；③在玻璃板一侧点燃蜡烛，标记蜡烛位置A；④在同一侧透过玻璃板观察，将未点燃的相同蜡烛在玻璃板后方移动，直到与点燃蜡烛的像完全重合，标记该位置A'；⑤移去器材，用刻度尺测量A、A'到放置线的距离，连接AA'并测量与放置线的夹角，记录数据。
4. 实验记录表格如参考答案所示。
5. 实验结论：平面镜所成像的大小与物相等，像与物的连线垂直于镜面，像与物到镜面的距离相等。
【答案】
【活动一】
1. 虚
2. 垂直；相等
3. 如答图4-19所示
4. 如答图4-19所示
【活动二】
2. B、C、F
3. ①取一张白纸平铺于水平桌面上，借助直尺在白纸中央绘制一条直线作为薄玻璃板放置线。②将薄玻璃板竖立在白纸上，使薄玻璃板的镀膜面严格贴合所画的薄玻璃板放置线，保证薄玻璃板与白纸平面相互垂直，无倾斜偏移。③在靠近人眼的一侧，将点燃的蜡烛置于白纸上合适的位置，用笔在白纸上标记点燃的蜡烛的摆放位置，记为A点。④人眼在点燃的蜡烛一侧透过薄玻璃板进行观察，清晰观察到薄玻璃板后方点燃的蜡烛所成的像。⑤取一根与点燃的蜡烛外形完全相同的未点燃的蜡烛，在薄玻璃板后方缓慢移动，观察未点燃的蜡烛是否能与点燃的蜡烛的像完全重合。⑥若未点燃的蜡烛能与点燃的蜡烛的像完全重合，则保持未点燃的蜡烛位置不动，在白纸上标记未点燃的蜡烛的位置，记为A'点。⑦移去薄玻璃板、点燃的蜡烛和未点燃的蜡烛。使用刻度尺分别测量A点、A'点到薄玻璃板放置线的距离，读取数据并记录。⑧用刻度尺连接白纸上的A点与A'点，得到线段AA'，再用量角器测量线段AA'与薄玻璃板放置线的夹角，记录测量数据。
4. |未点燃的蜡烛与点燃的蜡烛的像是是否能完全重合|A点到薄玻璃板放置线的距离/cm|A'点到薄玻璃板放置线的距离/cm|线段AA'与薄玻璃板放置线的夹角大小|
|----|----|----|----|
5. (1)平面镜所成像的大小与物的大小相等；(2)像与物的连线垂直于镜面；(3)像和物到平面镜的距离相等。
6. 略
【知识点】
平面镜成像原理；平面镜成像特点；探究平面镜成像实验
【点评】
本题是光学部分的基础探究题，既考查了平面镜成像的核心规律，又涉及实验操作的规范设计，有助于学生巩固基础概念与实验探究能力，是中考光学的常考题型。
【难度系数】
0.5
本题围绕平面镜成像的原理及探究实验展开，分为两个活动：活动一考查平面镜成像的虚实判断、像与物的位置关系及反射光线作图，需明确虚像的定义（反射光线反向延长线会聚而成，无法用光屏承接），结合平面镜成像“像物关于镜面对称”的特点判断连线与距离关系，作图可利用像点或反射定律两种方法；活动二探究平面镜成像特点的实验，需掌握实验器材选择（玻璃板、蜡烛、刻度尺等）、实验步骤的规范（玻璃板垂直桌面、用相同蜡烛比较像物大小）及实验结论。解题时需紧扣平面镜成像的核心规律，结合实验设计的原理分析问题。
【解析】
【活动一】
1. 平面镜所成的像是反射光线反向延长线会聚形成的，无法在光屏上呈现，因此A'是A的虚像。
2. 根据平面镜成像特点，像与物的连线垂直于镜面，且像到镜面的距离与物到镜面的距离相等，A'与A是以镜面为对称轴的对称点。
3. 作入射光线1和2的反射光线有两种方法：方法一，先确定B的像点B'，连接B与入射点，延长该线即为反射光线（反射光线的反向延长线过像点）；方法二，过入射点作法线，根据入射角等于反射角画出反射光线，结果如答图4-19所示。
4. 连接A'B'即为AB的虚像，符合像物关于镜面对称的特点。
【活动二】
2. 探究平面镜成像特点的实验中，需用薄玻璃板代替平面镜（便于确定像的位置）、大小相同的蜡烛（便于比较像与物的大小）、刻度尺（测量像与物到镜面的距离），因此选B、C、F。
3. 实验步骤：①取一张白纸平铺于水平桌面，用直尺在白纸中央画直线作为薄玻璃板放置线；②将薄玻璃板竖立在白纸上，使镀膜面贴合放置线，保证玻璃板与白纸垂直；③在玻璃板一侧点燃蜡烛，标记蜡烛位置A；④在同一侧透过玻璃板观察，将未点燃的相同蜡烛在玻璃板后方移动，直到与点燃蜡烛的像完全重合，标记该位置A'；⑤移去器材，用刻度尺测量A、A'到放置线的距离，连接AA'并测量与放置线的夹角，记录数据。
4. 实验记录表格如参考答案所示。
5. 实验结论：平面镜所成像的大小与物相等，像与物的连线垂直于镜面，像与物到镜面的距离相等。
【答案】
【活动一】
1. 虚
2. 垂直；相等
3. 如答图4-19所示
4. 如答图4-19所示
【活动二】
2. B、C、F
3. ①取一张白纸平铺于水平桌面上，借助直尺在白纸中央绘制一条直线作为薄玻璃板放置线。②将薄玻璃板竖立在白纸上，使薄玻璃板的镀膜面严格贴合所画的薄玻璃板放置线，保证薄玻璃板与白纸平面相互垂直，无倾斜偏移。③在靠近人眼的一侧，将点燃的蜡烛置于白纸上合适的位置，用笔在白纸上标记点燃的蜡烛的摆放位置，记为A点。④人眼在点燃的蜡烛一侧透过薄玻璃板进行观察，清晰观察到薄玻璃板后方点燃的蜡烛所成的像。⑤取一根与点燃的蜡烛外形完全相同的未点燃的蜡烛，在薄玻璃板后方缓慢移动，观察未点燃的蜡烛是否能与点燃的蜡烛的像完全重合。⑥若未点燃的蜡烛能与点燃的蜡烛的像完全重合，则保持未点燃的蜡烛位置不动，在白纸上标记未点燃的蜡烛的位置，记为A'点。⑦移去薄玻璃板、点燃的蜡烛和未点燃的蜡烛。使用刻度尺分别测量A点、A'点到薄玻璃板放置线的距离，读取数据并记录。⑧用刻度尺连接白纸上的A点与A'点，得到线段AA'，再用量角器测量线段AA'与薄玻璃板放置线的夹角，记录测量数据。
4. |未点燃的蜡烛与点燃的蜡烛的像是是否能完全重合|A点到薄玻璃板放置线的距离/cm|A'点到薄玻璃板放置线的距离/cm|线段AA'与薄玻璃板放置线的夹角大小|
|----|----|----|----|
5. (1)平面镜所成像的大小与物的大小相等；(2)像与物的连线垂直于镜面；(3)像和物到平面镜的距离相等。
6. 略
【知识点】
平面镜成像原理；平面镜成像特点；探究平面镜成像实验
【点评】
本题是光学部分的基础探究题，既考查了平面镜成像的核心规律，又涉及实验操作的规范设计，有助于学生巩固基础概念与实验探究能力，是中考光学的常考题型。
【难度系数】
0.5
