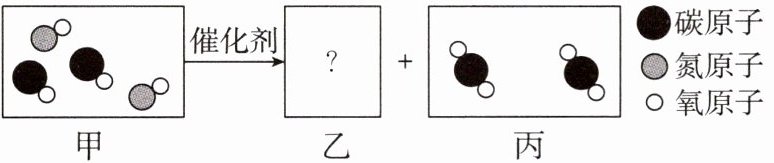

16. 汽车尾气是导致酸雨的重要原因之一，为减少有害气体的排放，人们在汽车排气管上安装“催化转换器”，发生反应的微观示意图如图：

（1）写出图乙中物质的化学式：。
（2）图丙中组成物质的两种元素的种类不同的原因是。
（3）该反应中个数没有发生改变的粒子是（填“原子”或“分子”）；该反应中化合价发生改变的两种元素是（填元素符号）。
（4）反应物●○和○●的个数比为。

16.(1)$\ce{N_{2}}$ (2)质子数不同 (3)原子 C、N (4)1:1

【分析】
首先根据微观示意图，先确定甲中反应物的分子构成，数出反应前后的原子种类和数目，利用质量守恒定律确定乙的物质；再结合元素定义、化学变化的微观本质、化合价规则来逐一解答问题。步骤：1. 统计甲中反应物的原子总数，对比丙中生成物的原子数，推导乙的原子组成，确定化学式；2. 依据元素的定义分析元素种类不同的原因；3. 根据化学变化中原子的变化特点，结合化合价计算确定化合价改变的元素；4. 统计反应物中两种分子的个数比。
【解析】
（1）甲中反应物含2个$\ce{CO}$分子（●○）和2个$\ce{NO}$分子，总原子数：C原子2个，N原子2个，O原子4个；丙中生成物含2个$\ce{CO_{2}}$分子，含C原子2个、O原子4个。根据质量守恒定律，反应前后原子种类、数目不变，乙中应含2个N原子，故乙的化学式为$\ce{N_{2}}$。
（2）元素是具有相同质子数（核电荷数）的一类原子的总称，不同元素的本质区别是质子数不同，因此丙中组成物质的C、O两种元素种类不同的原因是质子数不同。
（3）化学变化中，分子可分，原子不可分，反应前后原子的个数没有改变；计算化合价：$\ce{CO}$中C为+2价，$\ce{NO}$中N为+2价；$\ce{CO_{2}}$中C为+4价，$\ce{N_{2}}$中N为0价，故化合价发生改变的元素是C、N。
（4）反应物中$\ce{CO}$的个数为2，$\ce{NO}$的个数为2，因此个数比为$2:2=1:1$。
【答案】
(1)$\ce{N_{2}}$ (2)质子数不同 (3)原子；C、N (4)1:1
【知识点】
质量守恒定律；元素的概念；化合价；化学变化的微观本质
【点评】
本题结合微观反应示意图考查化学基础知识点，需准确分析原子的种类和数目，结合相关概念和规则解题，是常见的化学基础题型，难度适中。
【难度系数】
0.3
