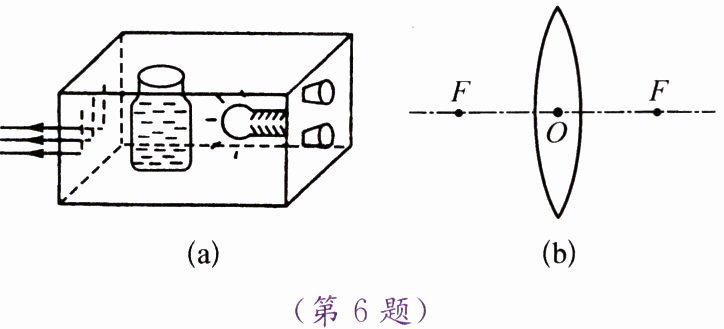

6. 如图(a)所示是一个自制的平行光源装置，装有水的瓶子相当于一个柱状的凸透镜。实验时移动小瓶的位置，当小灯泡位于“水透镜”的________处时，才会有平行光束从狭缝中射出。在图(b)中画出光通过这个凸透镜的光路图。
（第6题）
（第6题）
答案
焦点
;

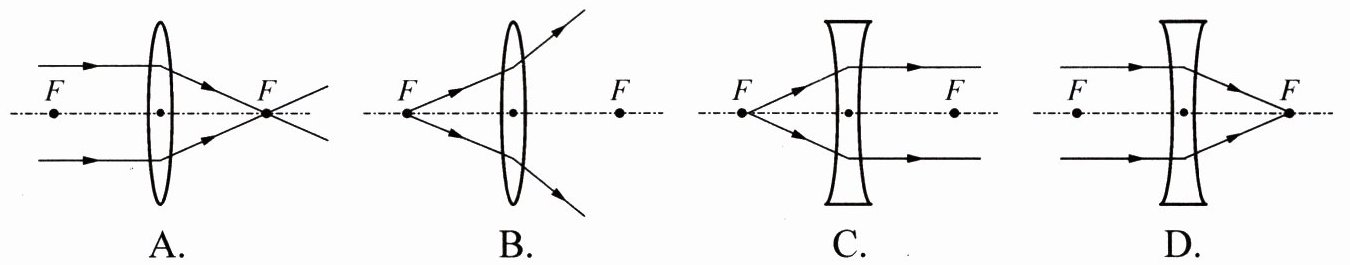

7. 下列光路图中正确的是 （ ）
答案
A

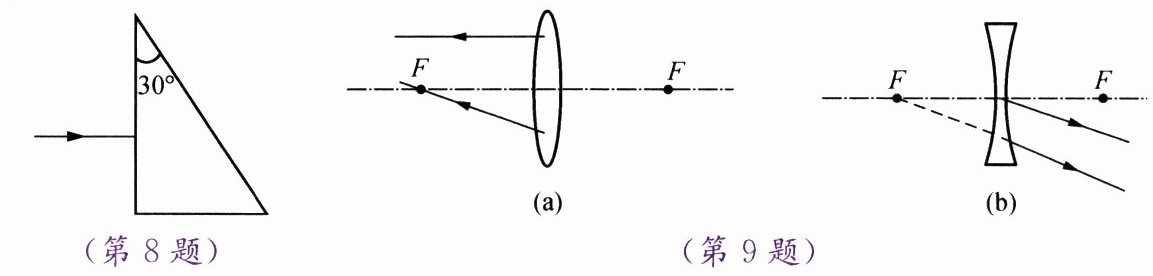

8. 如图所示,一束光垂直射向一顶角为$30°$的玻璃三棱镜,请在图中画出光通过三棱镜的光路图。
答案
;
9. 请在图中分别画出折射光线对应的入射光线。
答案

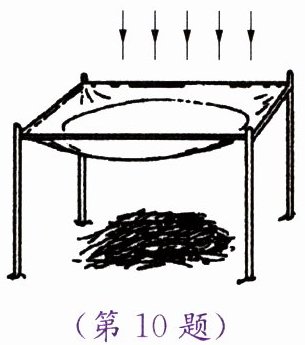

10. 如图所示,有一塑料薄膜组成的顶棚下堆放着一堆干草,夏天雨后,阳光穿过薄膜上的积水照射到干草上。下列说法中正确的是
（ ）
A. 起凸透镜作用的是塑料薄膜
B. 水和塑料薄膜共同起凹透镜作用
C. 薄膜上的积水形成一个大的凸透镜,如果焦点在干草上,干草有可能被点燃
D. 透镜都是由固体物质组成的,液体起不到凸透镜的作用
（ ）
A. 起凸透镜作用的是塑料薄膜
B. 水和塑料薄膜共同起凹透镜作用
C. 薄膜上的积水形成一个大的凸透镜,如果焦点在干草上,干草有可能被点燃
D. 透镜都是由固体物质组成的,液体起不到凸透镜的作用
答案
C

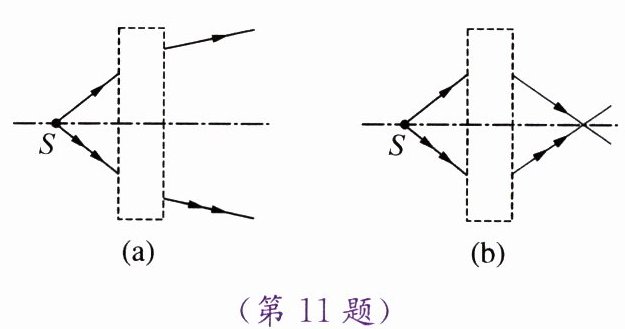

* 11. 如图(a)、(b)所示的虚线框内各放置了一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，由此可知 （ ）
A. 图(a)为凹透镜，图(b)为凸透镜
B. 图(a)、(b)都是凸透镜
C. 图(a)为凸透镜，图(b)为凹透镜
D. 图(a)、(b)都为凹透镜
A. 图(a)为凹透镜，图(b)为凸透镜
B. 图(a)、(b)都是凸透镜
C. 图(a)为凸透镜，图(b)为凹透镜
D. 图(a)、(b)都为凹透镜
答案
B
