10. (2025连云港节选)如图7-F-17所示，一架飞机在空中匀速飞行。请在图中画出该飞机所受重力的示意图。

10. 如图所示

11. (2025兰州)如图7-F-18所示，木块静止在光滑的斜面上，请画出木块的受力示意图。

11. 如图所示

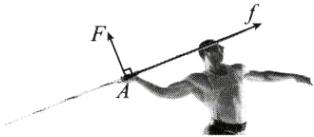

12. (2025威海)如图7-F-19所示，运动员握住标枪静止不动，支撑标枪的手掌面(支撑点为A)与标枪平行，请在A点画出标枪受到手掌的支持力和摩擦力。

12. 如图所示

13. (2025苏州)探究影响滑动摩擦力大小的因素时，小明根据生活经验提出如下猜想：①与接触面粗糙程度有关；②与压力大小有关。

(1)为验证猜想，他利用木块、弹簧测力计、木板、毛巾、重物等器材进行实验，实验前，应将弹簧测力计放置后进行校零。

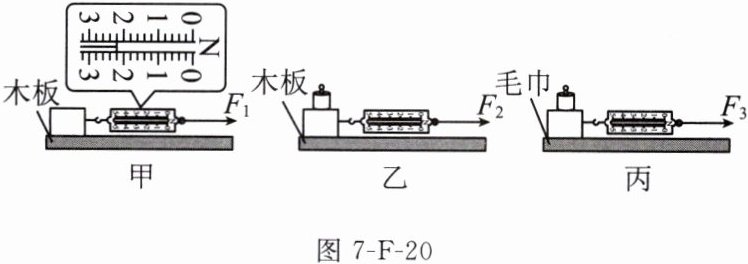

(2)实验时，用弹簧测力计沿水平方向拉着木块在水平木板上做运动，弹簧测力计示数如图7-F-20甲所示，此时木块受到的滑动摩擦力大小为N。
(3)比较两次实验，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。

13. (1)水平
(2)匀速直线 2.2
(3)乙、丙

14. (2025无锡江阴二模)小明在探究重力G与质量m关系的实验中，用弹簧测力计分别测出不同钩码受到的重力，如图7-F-21甲所示，将数据记录在下表中。


(1)利用表中数据作出G-m图像，如图乙中b直线所示，可得出结论：。
(2)完成上述实验后，小明又准备利用不同数量橘子进行探究：
①实验中，橘子不能直接挂在弹簧测力计上，小明准备将橘子放入塑料袋测量，为排除塑料袋的重力对结果的影响，下列措施可行的是(填序号)。
A. 先测量塑料袋重力，再用总重力减去塑料袋重力
B. 将塑料袋挂在弹簧测力计的挂钩上进行校零
②正确测量后，小明将橘子的重力和质量值标在图乙图像中，则画出的图像最有可能的是(选填“a”“b”或“c”)。

14. (1)物体所受重力与质量成正比
(2)①B ②b
