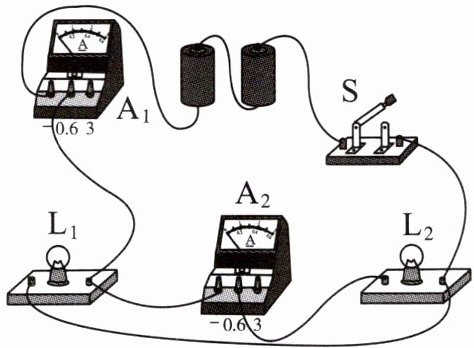

跟踪训练2 在用电流表测电流的实验中，某同学连接的电路如图所示（器材都完好）。
(1)闭合开关,观察到灯泡$\mathrm{L}_1$（选填“发光”或“不发光”）,电流表$\mathrm{A}_1$（选填“有”或“无”）示数。
(2)请在原图上只改动一根导线的一端,使电路成为一个正确的电路。要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉。

(1) 不发光 有 (2)
解析 由实物电路知，电流表$\mathrm{A}_2$与$\mathrm{L}_1$串联，且$\mathrm{A}_2$接线柱接反；电流表$\mathrm{A}_1$与电流表$\mathrm{A}_2$和$\mathrm{L}_1$所在支路并联。闭合开关后，电流从电流表$\mathrm{A}_1$流回电源的负极，电流表$\mathrm{A}_2$与$\mathrm{L}_1$串联的支路被短路，灯泡$\mathrm{L}_1$不发光，电流表$\mathrm{A}_1$有示数。电流表接入电路中时要求电流“$+$”进“$-$”出，要想电路成为正确电路，需删除连接电流表$\mathrm{A}_2$的“0.6”接线柱上的导线，并将开关右端接线柱与电流表$\mathrm{A}_2$的“0.6”接线柱用导线连接起来。

1. 下列用电器中，正常工作时，通过电流约为1 A的是()

A.电动汽车充电桩
B.电视机
C.电饭锅
D.笔记本电脑

1. B

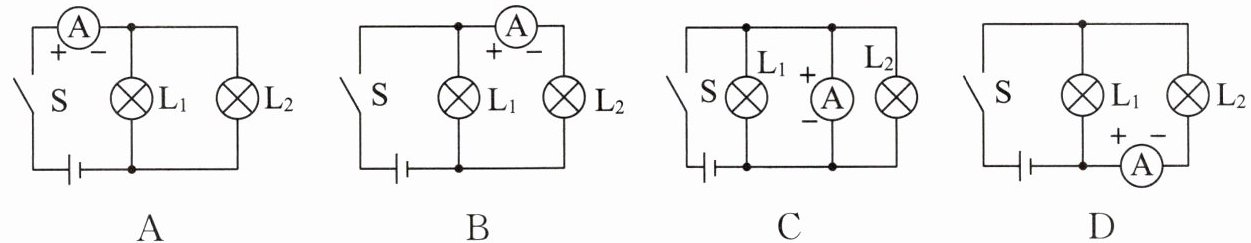

2. 在下列电路图中,电流表能正确测量通过灯$\mathrm{L}_2$的电流的电路是()

A
B
C
D

2. B

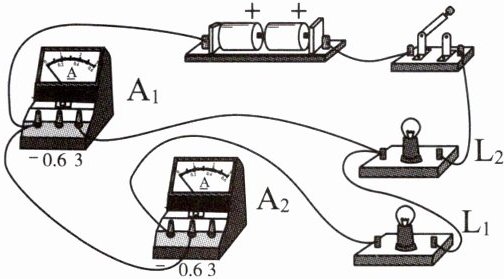

3. 如图所示的实物连接图中，电流表$\mathrm{A}_1$和$\mathrm{A}_2$分别测（）


A.干路电流和干路电流
B.通过灯泡$\mathrm{L}_1$的电流和通过灯泡$\mathrm{L}_2$的电流
C.干路电流和通过灯泡$\mathrm{L}_1$的电流
D.干路电流和通过灯泡$\mathrm{L}_2$的电流

3. D

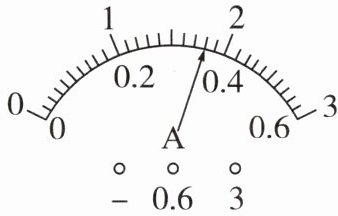

4. 如图所示，电流表的示数是()

A.1.8 A
B.0.36 A
C.可能是1.8 A，也可能是0.36 A
D.可能是1.4 A，也可能是0.33 A

4. C

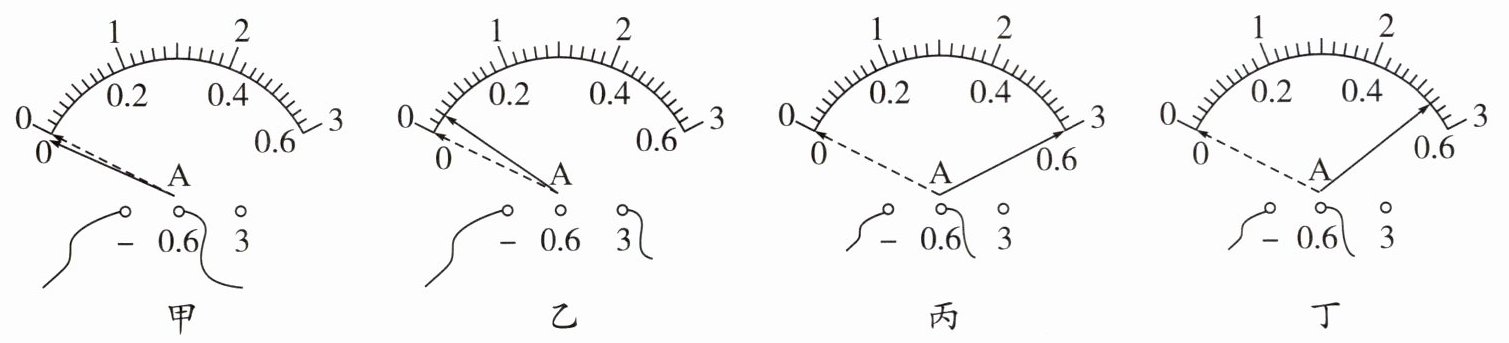

5. A、B、C、D四位同学在做用电流表测电流的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。A、B、C三位同学闭合开关进行试触时发现，电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题。D同学正确使用电流表，电流表指针变化如图丁所示，请写出他测量电流的大小。

(1)A同学的问题：。
(2)B同学的问题：。
(3)C同学的问题：。
(4)D同学测量的电流表示数为。

5. (1) 电流表的正、负接线柱接反了
(2) 电流表所选的测量范围太大
(3) 电流表所选的测量范围太小
(4) 0.54 A
