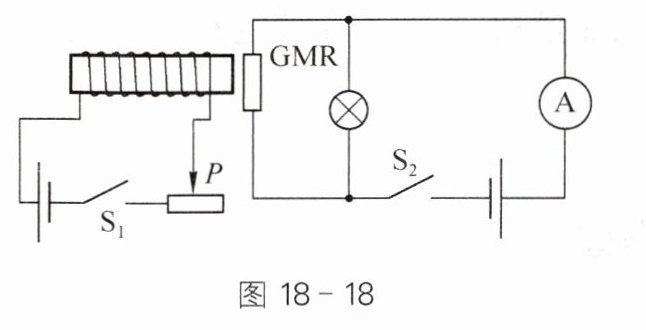

6. 巨磁电阻(GMR)效应是指某些材料的电阻随外磁场减小而增大的现象。在如图18-18所示的电路中,当闭合开关$S_1、$$S_2,$并使滑片P向右滑动时,指示灯亮度及电流表的变化情况是(
A.指示灯变亮,电流表示数增大
B.指示灯变暗,电流表示数减小
C.指示灯亮度不变,电流表示数增大
D.指示灯亮度不变,电流表示数减小
D
)。A.指示灯变亮,电流表示数增大
B.指示灯变暗,电流表示数减小
C.指示灯亮度不变,电流表示数增大
D.指示灯亮度不变,电流表示数减小
答案
D
解析
当闭合开关$S_1$、$S_2$，滑片$P$向右滑动时：
滑动变阻器接入电路电阻增大，左侧电路总电阻增大，根据$I = \frac{U}{R}$，左侧电路电流减小，电磁铁磁性减弱，外磁场减小。
由巨磁电阻(GMR)效应，GMR电阻随外磁场减小而增大。
指示灯与GMR串联，电源电压不变，GMR电阻增大，该支路总电阻增大，电流减小，但指示灯两端电压$U_L = IR_L$，因GMR电阻增大比例与电流减小比例关系，指示灯实际功率不变，亮度不变。
左侧电路电流减小，右侧支路电流减小，干路电流减小，电流表示数减小。
D
滑动变阻器接入电路电阻增大，左侧电路总电阻增大，根据$I = \frac{U}{R}$，左侧电路电流减小，电磁铁磁性减弱，外磁场减小。
由巨磁电阻(GMR)效应，GMR电阻随外磁场减小而增大。
指示灯与GMR串联，电源电压不变，GMR电阻增大，该支路总电阻增大，电流减小，但指示灯两端电压$U_L = IR_L$，因GMR电阻增大比例与电流减小比例关系，指示灯实际功率不变，亮度不变。
左侧电路电流减小，右侧支路电流减小，干路电流减小，电流表示数减小。
D

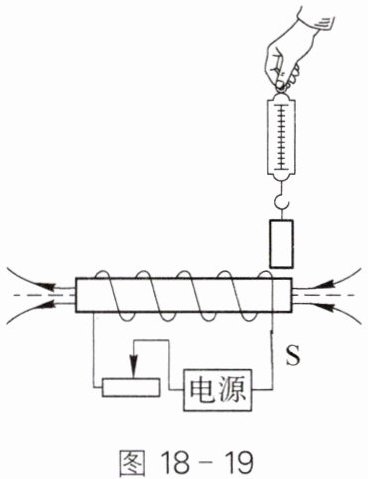

7. 如图18-19所示,开关S闭合,根据通电螺线管周围的磁感线分布判断直流电源的左端为
负极
(选填“正极”或“负极”),弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中,弹簧测力计示数一直不变
(选填“先变小后变大”“一直不变”或“先变大后变小”)。答案
负极 一直不变

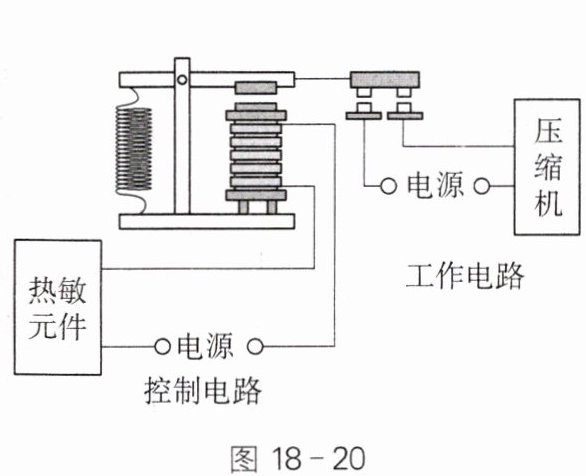

8. 为实现节能和智能控制,空调内部用到了传感器和电磁继电器,图18-20是启动或停止空调压缩机的电路示意图,电磁继电器是利用电磁铁控制工作电路通断的
开关
(选填“用电器”“电源”或“开关”)。夏天,空调制冷,房间温度降低,热敏元件的电阻增大,控制电路的电流减小,电磁铁的磁性减小
,低于设定温度时,工作电路就断开,停止制冷。答案
开关 减小
