2025年新课程初中物理同步训练九年级物理全一册沪科版福建专版第61页答案

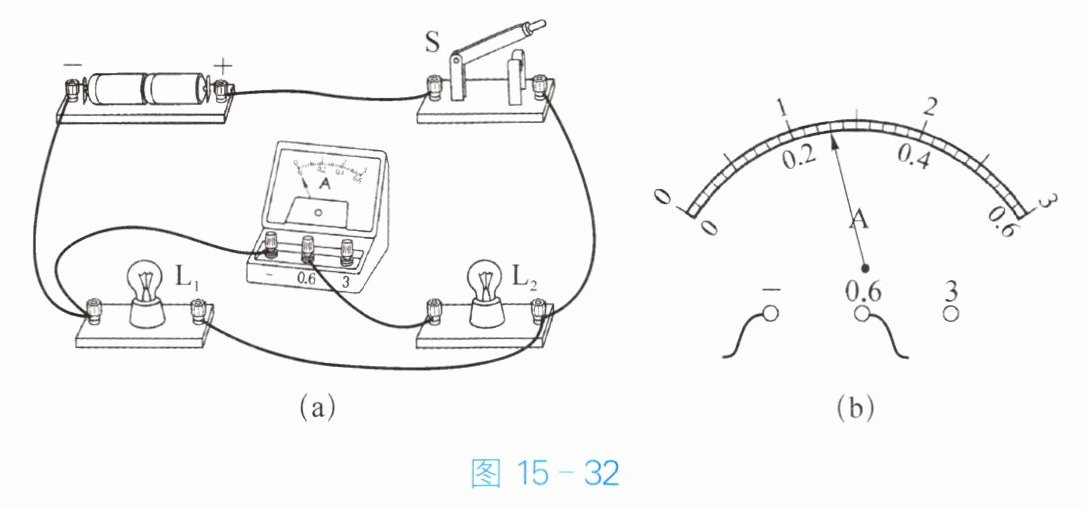

举一反三 小明连接了如图 15 - 32(a) 所示的电路。当开关 $ S $ 闭合后,电路正常工作,电流表指针的偏转情况如图 15 - 32(b) 所示。下列关于该电路的说法中正确的是(
C
)。

A.灯 $ L_1 $ 与 $ L_2 $ 的连接方式是串联
B.此时电流表的示数为 $ 1.3 \, A $
C.电流表测通过灯 $ L_2 $ 的电流
D.若取下灯 $ L_1 $,则灯 $ L_2 $ 会熄灭

答案

C
1. 以下用电器正常工作时电流最接近 $ 4 \, A $ 的是(
C
)。
A.节能灯
B.电风扇
C.电饭锅
D.电冰箱

答案

C

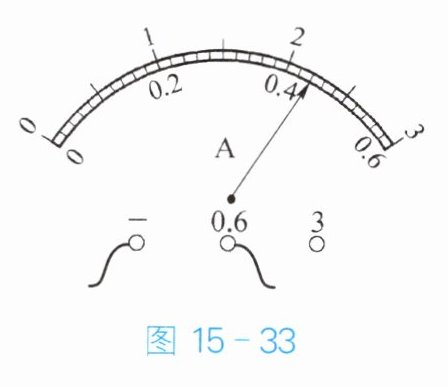

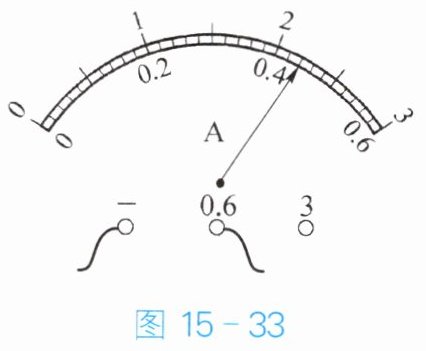

2. 图 15 - 33 中电流表的示数为(
D
)。

A.$ 2.2 \, A $
B.$ 2.4 \, A $
C.$ 0.42 \, A $
D.$ 0.44 \, A $

答案

D

解析

电流表使用小量程，分度值为$0.02\,A$，指针指在第22小格处，示数为$22×0.02\,A=0.44\,A$。
D
3. 一位学生使用电流表测量电流时,本应使用“—”和“3”两个接线柱,但他误将“—”和“0.6”两个接线柱接入电路,并使电流从“0.6”接线柱流入。他这样做的结果是(
B
)。

A.电流表指针偏转的角度变小了
B.电流表指针偏转的角度变大了,电流表可能被损坏
C.电流表指针反向偏转,电流表可能被损坏
D.电流表指针不动

答案

B

解析

本应使用“—”和“3”接线柱（大量程0~3A），误接“—”和“0.6”接线柱（小量程0~0.6A），且电流从“0.6”接线柱流入（正确流入方向）。小量程分度值小，同一电流下指针偏转角度更大，若电流超过0.6A，电流表可能被损坏。
B

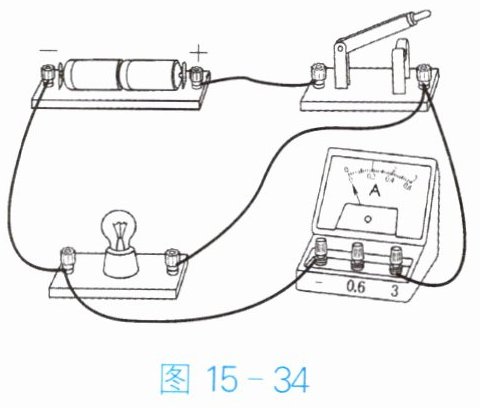

4. 如图 15 - 34 所示,闭合开关后,下列判断中正确的是(
C
)。

A.电池正常工作
B.灯泡正常发光
C.电流表指针偏转过大
D.电路中没有电流

答案

C
