5. (★★)小明用透明塑料盒设计了一个昆虫标本观察器,如图5.3-8所示。盒底上放标本,盒盖上嵌入一凸透镜。有焦距为5 cm和10 cm的两种凸透镜,为了在盒盖上方附近通过凸透镜观察到标本正立、放大的像,凸透镜焦距$ f $与盒高 $ h $选择合理的是【】

A.$ f = 5 cm $、$ h = 10 cm $
B.$ f = 10 cm $、$ h = 12 cm $
C.$ f = 5 cm $、$ h = 12 cm $


D.$ f = 10 cm $、$ h = 6 cm $
(5.3-8)

D

要观察到正立、放大的像，标本需在凸透镜的一倍焦距以内，即物距$u ＜ f$。盒高$h$为物距$u$，需满足$h ＜ f$。
A选项：$h=10\,cm$，$f=5\,cm$，$h ＞ f$，不符合。
B选项：$h=12\,cm$，$f=10\,cm$，$h ＞ f$，不符合。
C选项：$h=12\,cm$，$f=5\,cm$，$h ＞ f$，不符合。
D选项：$h=6\,cm$，$f=10\,cm$，$h ＜ f$，符合条件。

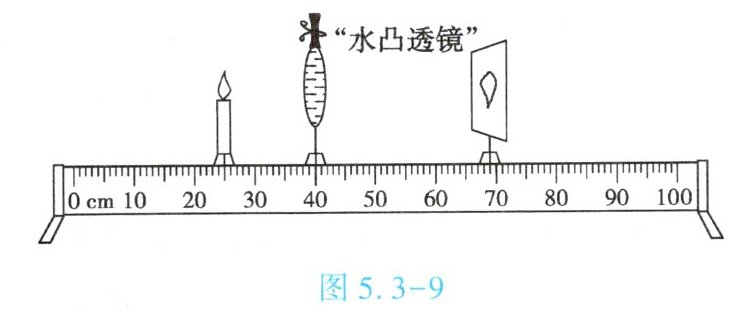

6. (★★★)(双选)小明用自制的“水凸透镜”探究凸透镜成像规律,当蜡烛、“水凸透镜”和光屏位于如图5.3-9所示的位置时,光屏上呈现烛焰清晰的像。下列说法正确的是【】
A.此时成像特点与照相机的相同
B.此时“水凸透镜”的焦距为15 cm
C.调节“水凸透镜”的厚度可改变其焦距
D.蜡烛燃烧变短,光屏上的像会向上移动
(5.3-9)

CD

7. (★★★)小潘同学选用焦距为15 cm的凸透镜,做探究凸透镜的成像规律的实验。
(1)实验在(填“较暗”或“较亮”)的环境中进行,现象更明显。
(2)小潘将蜡烛、凸透镜和光屏依次放在光具座上,点燃蜡烛后,调整蜡烛、凸透镜和光屏的高度,使烛焰、凸透镜和光屏三者的中心大致在同一高度,这样做的目的是使像呈现在。

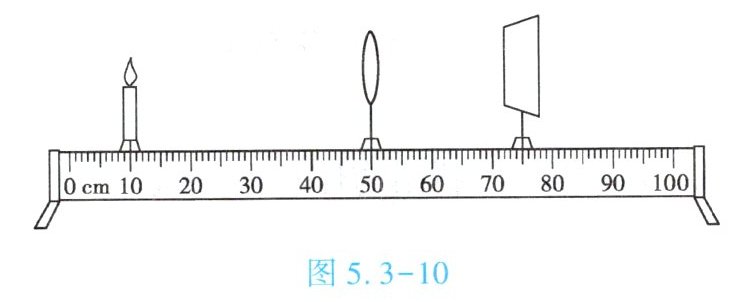

(3)小潘将蜡烛放在10 cm刻度线处,移动光屏到如图5.3-10所示位置,光屏上恰好呈现一清晰的像,该像的性质是倒立、(填“放大”“缩小”或“等大”)的实像。
(4)保持凸透镜位置不变,小潘将蜡烛移动到25 cm刻度线处,若想在光屏上得到清晰的像,应把光屏向(填“左”或“右”)移动,像将(填“变大”“变小”或“不变”)。
(5)保持凸透镜位置不变,小潘将蜡烛移动到40 cm刻度线处,无论怎样移动光屏,在光屏上都找不到清晰的像,当小潘的眼睛在凸透镜的右侧,透过凸透镜观察到烛焰(填“正立”或“倒立”)、放大的像,生活中的(填“照相机”“投影仪”或“放大镜”)就是利用这样的成像原理工作的。
(5.3-10)

较暗
光屏的
中央位置
缩小
右
变大
正立
放大镜
