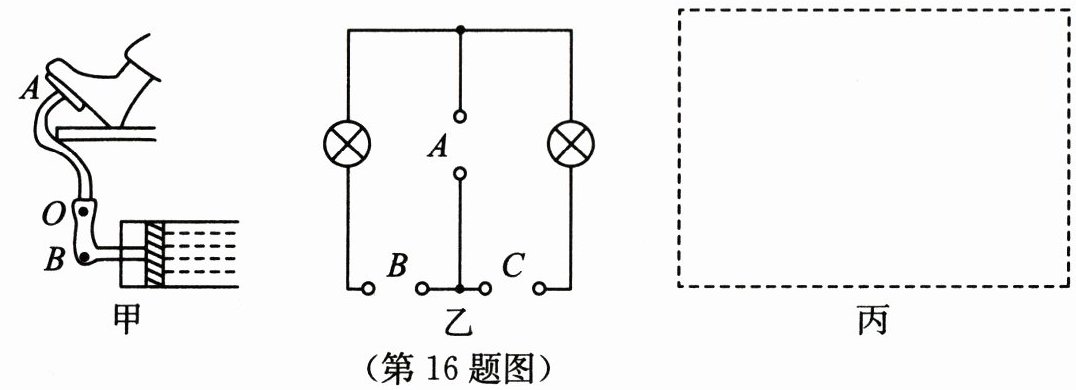

16. (6分)(1) 如图甲所示是汽车液压刹车装置的一部分,该装置中AOB实际上是一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力$F_{1}$、阻力$F_{2}和动力臂l_{1}$.
(2) 如图乙所示是一个不完整的电路,请在图中的A、B、C三处填入(或不填)适当的电路元件(选择电源、开关、电压表中的任意两种器材),使电路成为串联电路.
(3) 一条绳子最多能承受1000N的拉力.请设计一个滑轮组,用这条绳子吊起3300N的重物,在图丙虚线框中画出滑轮组安装示意图.(动滑轮重及摩擦不计)

(1)

(2)

(3)

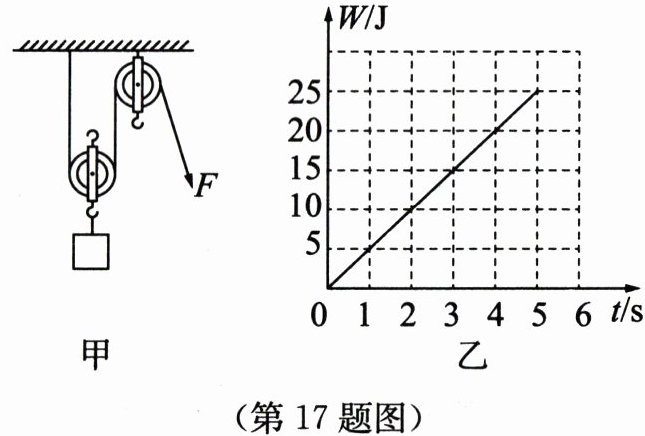

17. (6分)如图甲所示,重40N的物体在拉力F的作用下,5s内被匀速提高了0.5m,拉力F做的功W随时间t变化的图像如图乙所示.绳子能承受的最大拉力为50N,不计绳重与摩擦.求:
(1) 5s内做的有用功.
(2) 动滑轮重.
(3) 该滑轮组的最大机械效率.

(1) $20J$；(2) $10N$；(3) $90\%$。

(1)有用功$W_{有}=Gh=40\,N×0.5\,m=20\,J$
(2)由图乙知$5\,s$内总功$W_{总}=25\,J$，由图甲知$n=2$，绳端移动距离$s=nh=2×0.5\,m=1\,m$，拉力$F=\frac{W_{总}}{s}=\frac{25\,J}{1\,m}=25\,N$，不计绳重与摩擦，$F=\frac{G+G_{动}}{n}$，则$G_{动}=nF-G=2×25\,N-40\,N=10\,N$
(3)最大拉力$F_{max}=50\,N$，最大物重$G_{max}=nF_{max}-G_{动}=2×50\,N-10\,N=90\,N$，最大机械效率$\eta_{max}=\frac{G_{max}}{G_{max}+G_{动}}×100\%=\frac{90\,N}{90\,N+10\,N}×100\%=90\%$
