2. 滑动变阻器的作用,一是调节滑动变阻器的滑片,可以通过逐渐改变
接入电路中电阻丝的长度
来改变电路中电阻的大小,从而逐渐改变电路中的电流
；二是对电路起到保护
作用,在闭合开关前,应将滑动变阻器的滑片移到最大阻值
位置上。答案
接入电路中电阻丝的长度；电流；保护；最大阻值。
解析
滑动变阻器通过移动滑片改变接入电路中电阻丝的长度，从而改变接入电路中的电阻大小。根据欧姆定律，电阻的变化会引起电路中电流的变化。此外，滑动变阻器还可以在电路闭合前，将滑片移到最大阻值处，起到保护电路的作用，防止电流过大损坏电路元件。
3. 图 16 - 4 为滑动变阻器示意图。下列关于滑动变阻器的说法中,不正确的是(
A.滑动变阻器一般与用电器串联
B.滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C.若接 A、D 接线柱,滑片 P 向右移动,接入电路中电阻减小
D.若接 A、B 接线柱,滑片 P 向右移动,接入电路中电阻不变
C
)。A.滑动变阻器一般与用电器串联
B.滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C.若接 A、D 接线柱,滑片 P 向右移动,接入电路中电阻减小
D.若接 A、B 接线柱,滑片 P 向右移动,接入电路中电阻不变
答案
C
解析
A.滑动变阻器一般与用电器串联，A正确；B.滑动变阻器通过改变电阻丝接入电路中的长度改变电阻，B正确；C.接A、D接线柱，滑片向右移动，接入电路电阻丝长度变长，电阻增大，C错误；D.接A、B接线柱，接入的是定值电阻，滑片移动电阻不变，D正确。

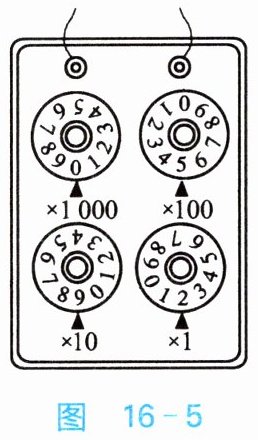

4. 如图 16 - 5 所示电阻箱的示数是
162
Ω,它能得到的最大电阻值是9999
Ω。答案
162；9999
解析
电阻箱读数方法为各旋钮对应数字乘以倍数后相加。图中千位0×1000Ω=0Ω，百位1×100Ω=100Ω，十位6×10Ω=60Ω，个位2×1Ω=2Ω，示数为0+100+60+2=162Ω；最大电阻值为各旋钮指向最大数字9，即9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω。
5. 如图 16 - 6 所示的用滑动变阻器调节灯泡亮度的方案中,可能达到目的的是(
C
)。答案
C
解析
滑动变阻器调节灯泡亮度需与灯泡串联，通过改变接入电路的电阻来改变电流，从而调节亮度。A选项中滑动变阻器与灯泡部分并联，无法有效改变灯泡电流；B选项滑动变阻器与灯泡并联，灯泡电压不变，亮度不变；C选项滑动变阻器与灯泡串联，滑片移动改变总电阻，电流变化，亮度可调；D选项滑动变阻器接法错误（可能同接下或短路灯泡），无法调节。
6. 图 16 - 7 是插入式电阻箱的结构示意图。它的最大电阻值是
15
Ω,A、B 两个接线柱之间的电阻值是6
Ω。答案
15；6
解析
插入式电阻箱通过铜塞插入或拔出改变接入电路的电阻丝长度。铜塞插入时，对应电阻丝被短路；拔出时，电阻丝接入电路。最大电阻值为所有电阻丝电阻之和：5Ω+5Ω+2Ω+2Ω+1Ω=15Ω。由图可知，A、B间拔出的铜塞对应的电阻丝为5Ω和1Ω，故接入电阻为5Ω+1Ω=6Ω。
