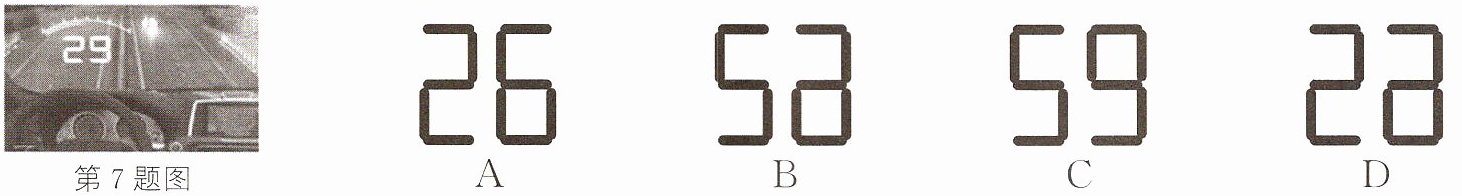

7（易错题）为避免司机低头观察汽车仪表、忽略路况而造成事故，厂商开发出一种抬头显示器。抬头显示器水平安装在驾驶台上，显示面水平朝上，司机平视，借助透明风挡玻璃看到显示的像。如图所示，司机看到了数字，则在相同角度，司机看到水平显示面上显示的图形应是（

）

A 26
B 53
C 59
D 22

答案

7. B
易错分析
7. 不能正确理解平面镜成的像与物关于镜面对称。

8 小刚用一块较厚的玻璃板$M$来探究平面镜成像的特点，如图所示，图中像$A_1$与像$A_2$是一次实验中同时看到的两个像，它们的大小

相等

（$A_1$较大/相等/$A_2$较大），其中$A_1$是蜡烛通过玻璃板的

$P$

（$P/Q$）面所成的像，小刚按照图中的测量方法，测得$u＝4.2\ \mathrm{cm}$，$v＝3.9\ \mathrm{cm}$，则他所用的玻璃板厚度为

0.3

cm。

第8题图第9题图第10题图

答案

8. 相等 $P$ 0.3

9 如图所示，$O'$是$O$在平面镜中成的像，在图中作出平面镜的位置，并画出线段$AB$在该平面镜中的像。

答案

9. 如图所示

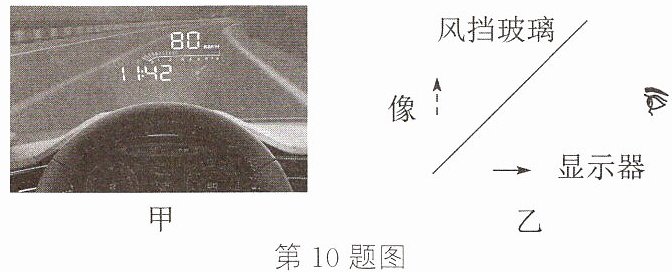

10 新情境科技成就人们发明了如图甲所示的抬头显示系统(简称HUD)，它能将水平显示器上显示的重要车辆信息，如车速、油耗、导航等通过风挡玻璃(看作平面镜)成像，避免驾驶员低头看仪表而造成事故，图乙为其工作原理图。
(1)如果成像位置太高，可将显示器适当

靠近

(靠近/远离)风挡玻璃。
(2)某车辆HUD显示器水平放置在中控台上，通过风挡玻璃成垂直于水平面的像，则风挡玻璃与水平面的夹角为

°。
(3)HUD有一个技术难题，即风挡玻璃所成的像易产生重影，影响使用效果，重影产生的原因是风挡玻璃有一定的

厚度

(厚度/透明度)。

答案

10. (1) 靠近 (2) 45 (3) 厚度

11 在十字路口矗立着一幢大楼，它临街的一面全部都是用新型玻璃装饰的，因此过往的车辆都在这块大的平面镜中成像，如图所示，某交警在十字路口中心面向北而立，从这面镜子中看到一辆汽车向西行驶，驶到十字路口向左转弯，这辆汽车实际是
（

）

A.向北行驶、向右拐弯
B.向西行驶、向左拐弯
C.向南行驶、向右拐弯
D.向南行驶、向左拐弯

答案

11. C
