5. 小华做实验时，误将电流表和电压表的位置接反了，如图所示。开关闭合后，下列现象可能会出现的是(
A.电压表、电流表指针均不偏转
B.电流表指针发生偏转，电压表指针几乎不动
C.灯泡$L_1$、$L_2$均不亮
D.灯泡$L_1$被烧坏
C
)。A.电压表、电流表指针均不偏转
B.电流表指针发生偏转，电压表指针几乎不动
C.灯泡$L_1$、$L_2$均不亮
D.灯泡$L_1$被烧坏
答案
C
6.(1)110 kV= ______ V= ______ mV。
(2)300 mV= ______ V= ______ kV。
(2)300 mV= ______ V= ______ kV。
答案
6.(1) $1.1×10^5$；$1.1×10^8$
(2) $0.3$；$3.0×10^{-4}$
(2) $0.3$；$3.0×10^{-4}$

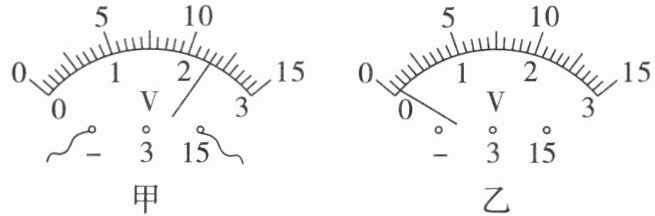

7. 如图所示，图甲中电压表的分度值为
0.5
V，示数为11.5
V；若使用前出现如图乙所示的情况，则原因是没有调零
。答案
分度值为0.5 V，示数为11.5 V，原因是电压表使用前没有调零。

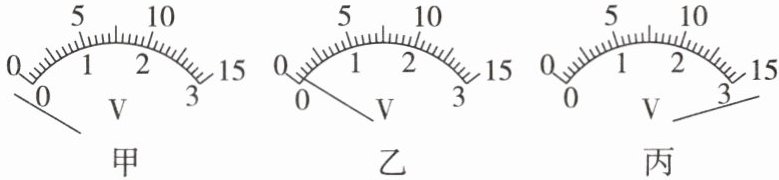

8.用电压表测量电路中某部分电路两端的电压时,试触过程中发现电压表的指针如图所示。请在下面横线上写出造成此现象的原因。
甲的问题:
乙的问题:
丙的问题:
甲的问题:
电压表正、负接线柱接反了
。乙的问题:
电压表所选的测量范围
过大
。丙的问题:
所测电压超出了所选的测量范围
。答案
甲的问题：电压表正、负接线柱接反了。
乙的问题：电压表所选的测量范围过大。
丙的问题：所测电压超出了所选的测量范围。
乙的问题：电压表所选的测量范围过大。
丙的问题：所测电压超出了所选的测量范围。

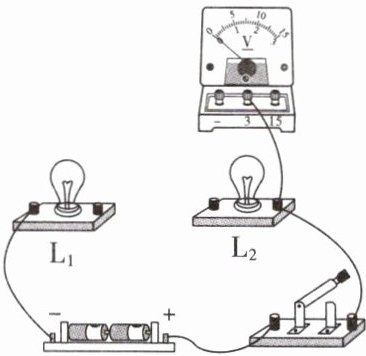

9. 如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求:两灯串联,电压表测量小灯泡$\mathrm{L}_2$两端电压,导线不能交叉。
答案
连接完成后如图
所示：电流从电源正极出发，依次经过开关、小灯泡$\mathrm{L}_2$、小灯泡$\mathrm{L}_1$回到电源负极，实现两灯串联；电压表并联在小灯泡$\mathrm{L}_2$两端，电流从电压表正接线柱流入、负接线柱流出，测量$\mathrm{L}_2$两端电压，导线无交叉。10.小明在做电学实验的时候遇到一个问题:他的电压表和电流表上面的“V”“A”标记均看不清,为了区分哪个是电压表哪个是电流表,他将两只电表分别接入图中电路的?里。
(1)闭合开关,若出现
(2)闭合开关,若出现
(1)闭合开关,若出现
灯泡发光
,则该表为电流表。(2)闭合开关,若出现
灯泡不发光
,则该表为电压表。答案
(1) 灯泡发光
(2) 灯泡不发光
(2) 灯泡不发光
11.(2025楚雄期末)小明家的苹果喜获丰收，他用一块铁片、一块铜片和一个苹果制作了一个苹果电池。他猜想铜片是苹果电池的正极。为了验证猜想，他选择一个电压表、一个开关、若干导线，设计实验进行验证，其实验操作如下：
(1)将铜片、铁片插入苹果，用导线将电压表的正接线柱与开关相连后再与铜片相连，负接线柱与铁片相连，接下来的操作是
(2)若
(1)将铜片、铁片插入苹果，用导线将电压表的正接线柱与开关相连后再与铜片相连，负接线柱与铁片相连，接下来的操作是
迅速闭合并断开开关，观察电压表指针的摆动方向
。(2)若
电压表正向偏转
，则说明铜片是苹果电池的正极。答案
(1) 迅速闭合并断开开关，观察电压表指针的摆动方向
(2) 电压表正向偏转
(2) 电压表正向偏转
