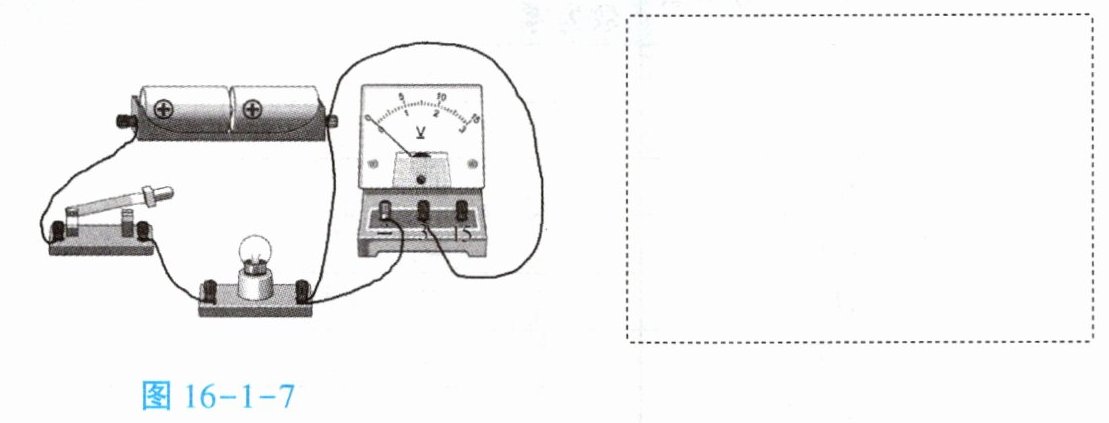

2. 如图16-1-7所示是某同学用电压表测量小灯泡两端电压的实物连接图。

图16-1-7
（1）根据实物图在上边的虚线框内画出电路图。（要求：用“+”“-”标出电压表的正、负接线柱）
（2）分析电路图可知，该同学在电压表的连接上存在的错误之处有。

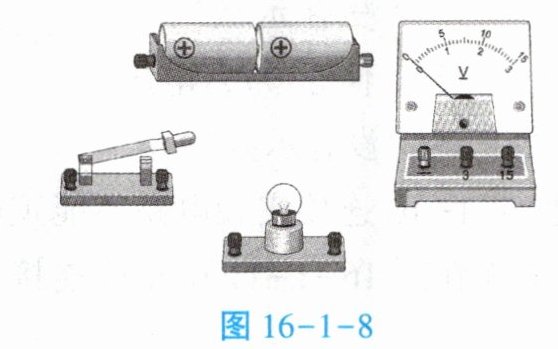

（3）请用笔画线表示导线，连接图16-1-8中的实物，使开关闭合后小灯泡能够发光并且电压表能够测出小灯泡两端的电压。

图16-1-8

2. (1) 如答图16-6所示
(2) ①电压表“+”“-”接线柱接反了；②电压表并联在导线两端(或电压表被短路)

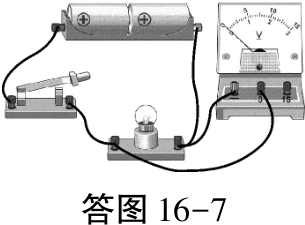

(3) 如答图16-7所示

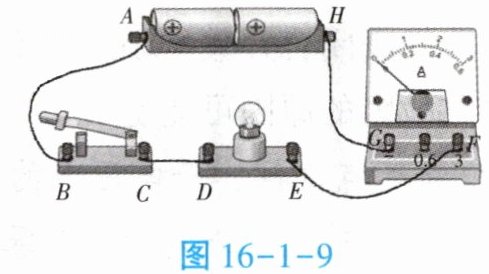

3. 如图16-1-9所示电路，开关闭合后，小灯泡不发光，电流表的示数为零。某同学利用一只电压表检测电路故障：闭合开关后，把电压表的负接线柱连接到电源负极H上，然后用连接电压表正接线柱的导线依次接触A、B、C、D、E、F、G各接线柱。

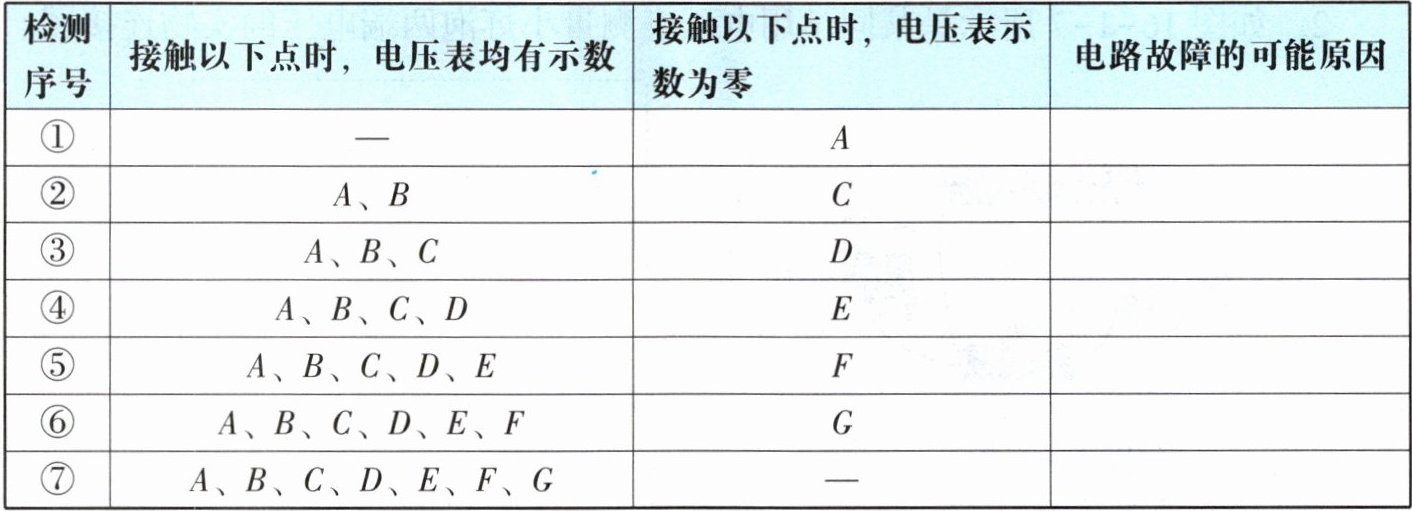

（1）若检测过程中发生下表中的现象，请写出对应电路故障的可能原因。

（2）该同学闭合开关后，小灯泡不发光，电流表的示数不为零，而且示数较大，电路故障的原因可能是。此时把电压表并联在小灯泡的两端，电压表的示数（选填“为零”或“不为零”）。

3. (1) ①电池没电或两电池接触不良 ②开关断路或接触不良 ③导线CD断路或接触不良 ④小灯泡断路或接触不良 ⑤导线EF断路或接触不良 ⑥电流表断路或接触不良 ⑦导线GH断路或接触不良
(2) 灯泡被短路 为零
