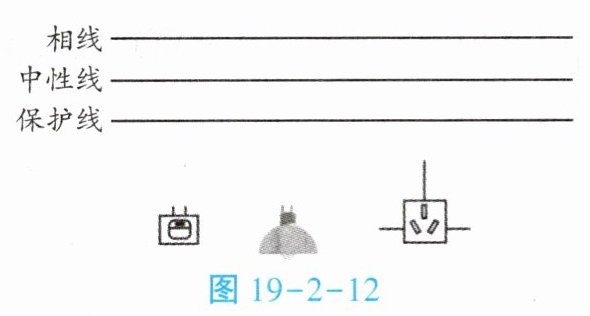

1. 请用笔画线代替导线，将图19-2-12中的开关、电灯、三孔插座正确接入家庭电路，要求开关控制电灯。
中性线
保护线

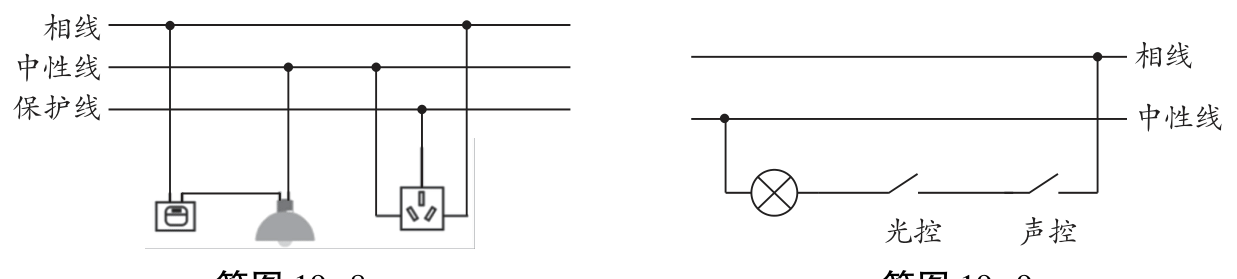

1. 如答图19-8所示

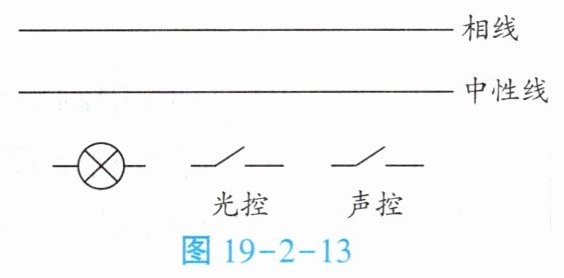

2. 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。但是，如果有人夜晚出来，没有灯又很不方便。科研人员利用光敏材料制成光控开关，它的作用是天黑时自动闭合，天亮时自动断开；利用声敏材料制成声控开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。请设计一电路，使它满足只有人夜晚出来走动时灯才亮。按上述要求及安全用电原则将图19-2-13中的元件正确地连接到电路中。
图19-2-12

图19-2-13

如答图19-9所示

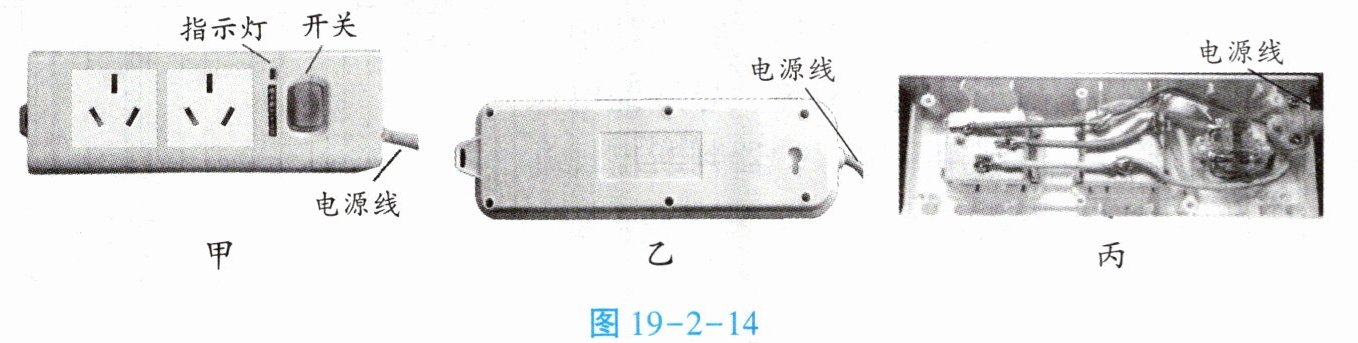

3. (1) 图19-2-14甲所示是某种常见的插线板。如图19-2-14乙所示将该插线板翻过来使其背面朝上，然后拆掉插线板的底壳，其内部结构如图19-2-14丙所示，观察认识插线板的线路连接。建议同学们回家尝试拆装插线板（一定要在家长的陪同下进行，且要求插线板处于断电状态）。

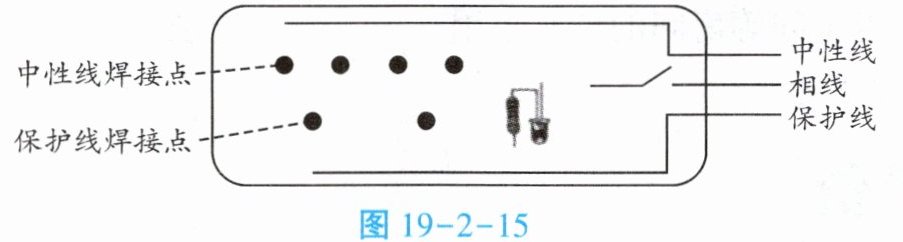

(2) 图19-2-14中所示的插线板，在开关断开时指示灯不发光，两个插位都不能提供工作电压；在开关闭合时指示灯发光，两个插位可以同时提供220 V的工作电压；如果指示灯损坏，开关闭合时两个插位也能提供工作电压。根据上
述现象，请在如图19-2-15所示的插线板背面的内部示意图中把开关、指示灯和三孔插座正确接入线路。

图19-2-15

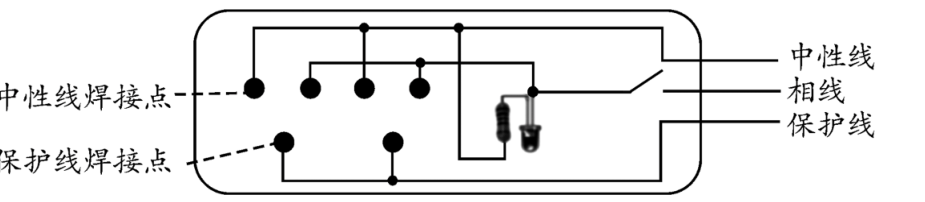

(2) 如答图19-10所示
