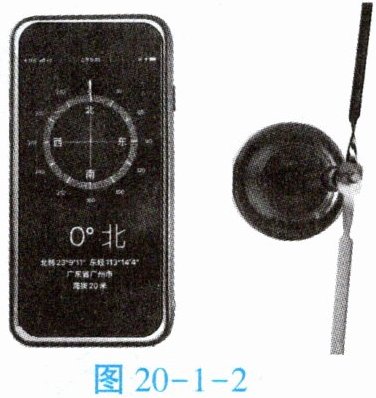

1. (1) 如图20-1-2，没有其他磁体影响时，观察小磁针静止时的指向（可用手机指南针确定指向），用手改变小磁针方向，观察它再次静止时的指向。静止时它的北（N）极指向地理极附近，南（S）极指向地理极附近。

图20-1-2
(2) 在小磁针附近放一根磁铁，发现小磁针再次静止时不再指向南北方向。
(3) 用手改变小磁针方向，松手后等一会，再次观察它静止时的指向，发现此时小磁针方向与2中相同，说明小磁针受到磁铁的影响，并有一定的规律。

1.(1) 北 南

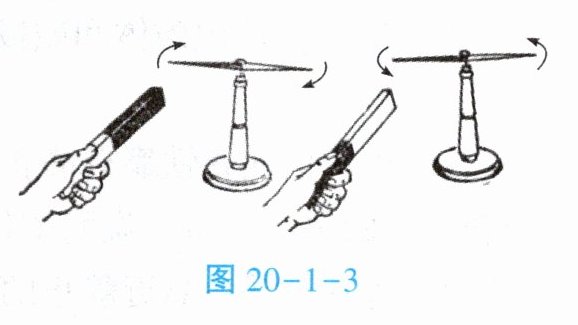

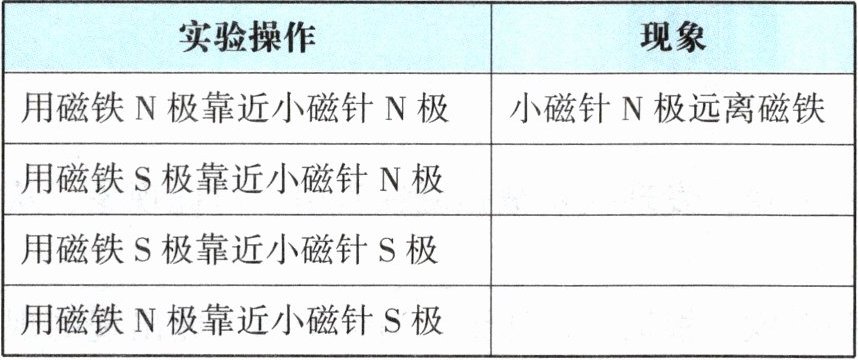

2. 请根据图20-1-3的实验，将表格补充完整。


图20-1-3
【活动三】认识磁场。
1. 上面两个活动中，磁体和铁块之间、磁体和磁体之间没有接触，但都有力的作用，说明磁体附近有一种物质，这种物质称为磁场。

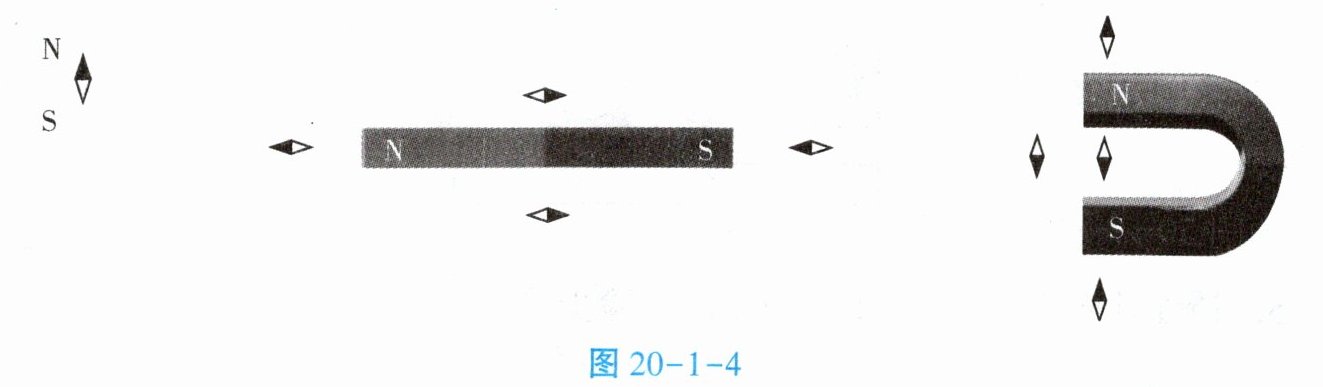

2. 演示：如图20-1-4，先观察小磁针的自然指向，再将几个小磁针放在条形磁铁和蹄形磁铁附近，通过小磁针北极的指向，可得知这些点的磁场方向。（涂黑的一端为小磁针N极）如果我们想了解磁体附近更多点的磁场方向，该如何做？。

图20-1-4
3. 放入磁场的小磁针数量越多，越能够直观地把磁体附近的磁场分布情况

2. 见下表。
|实验操作|现象|
| ---- | ---- |
|用磁铁N极靠近小磁针N极|小磁针N极远离磁铁|
|用磁铁S极靠近小磁针N极|小磁针N极靠近磁铁|
|用磁铁S极靠近小磁针S极|小磁针S极远离磁铁|
|用磁铁N极靠近小磁针S极|小磁针S极靠近磁铁|
2. 在磁体附近放更多的小磁针，通过小磁针的指向了解磁场方向

3. 放入磁场的小磁针数量越多，越能够直观地把磁体附近的磁场分布情况展示出来。把条形磁体和蹄形磁体放入立体磁场显示器中，能自由旋转的小磁针
静止时的指向如图20-1-5所示。用线将小磁针的指向连接起来，用箭头标出磁场的方向，就是磁感线。

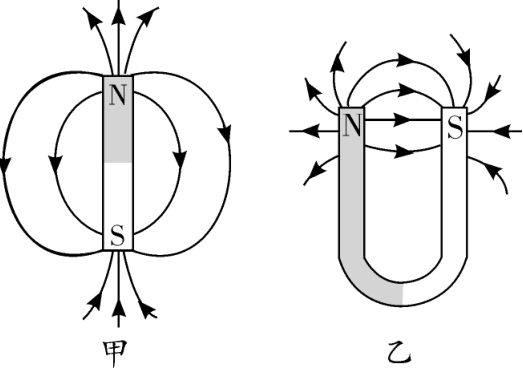

条形磁体和蹄形磁体的磁感线分布如图20-1-6所示，请在图中标出磁感线的方向。

3. 如答图20-1所示。
4. 略
