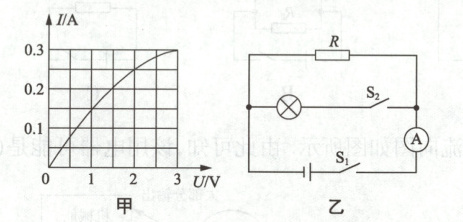

10. 小灯泡的 $ I - U $ 图像如图甲所示。将小灯泡与定值电阻 $ R $ 并联，如图乙所示。闭合开关 $ S_1 $，电流表的示数为 0.2 A；再闭合开关 $ S_2 $，电流表的示数增加了 0.25 A，则().


A.电源电压为 3 V
B.小灯泡功率为 5 W
C.定值电阻阻值为 8 Ω
D.电路总功率为 0.9 W

D

开关 $ S_1 $ 闭合时，电流表测的是定值电阻 $ R $ 的电流，设为 $ I_R = 0.2 $ A。
再闭合 $ S_2 $ 后，电流表测的是干路电流，即小灯泡和定值电阻的总电流，增加了 0.25 A，所以小灯泡的电流 $ I_L = 0.25 $ A。
从图甲中，找到小灯泡电流为 0.25 A 时对应的电压值。通过观察图甲，当 $ I_L = 0.25 $ A 时，电压 $ U_L \approx 2 $ V（在图上找到接近 0.25 A 的点，对应的电压值约为 2 V）。
由于小灯泡和定值电阻并联，电压相同，所以电源电压 $ U = U_L = 2 $ V。
定值电阻的阻值可以通过欧姆定律计算：
$R = \frac{U}{I_R} = \frac{2}{0.2} = 10 \ \Omega$
小灯泡的功率：
$P_L = U_L × I_L = 2 × 0.25 = 0.5 \ \mathrm{W}$
总功率：
$P_{\mathrm{total}} = U × (I_R + I_L) = 2 × (0.2 + 0.25) = 0.9 \ \mathrm{W}$
综上所述，电源电压为 2 V，小灯泡功率为 0.5 W，定值电阻阻值为 10 Ω，总功率为 0.9 W。因此选项 D 是正确的。

11. 用验电笔辨别火线和零线时，若验电笔的氖管发光，表明笔尖接触的是线。此时，验电笔与人体之间的连接方式是联。

火；串

验电笔是用来辨别火线和零线的工具，当笔尖接触火线时，电流经过验电笔、人体与大地形成回路，使氖管发光；若接触零线，零线与大地之间无电压，氖管不发光。所以若验电笔的氖管发光，表明笔尖接触的是火线。此时，验电笔与人体之间的连接方式是串联，因为电流依次经过验电笔和人体。

12. 如图甲所示，开关 S 闭合后，发现灯 L 不亮。现已确定故障原因可能是灯 L 短路或灯 L 断路。为检测出具体故障，小羽做了如图乙所示的检测电路。将故障电路的开关 S 断开，分别把 M、N 接到 a、b 接线柱上，若只有检测灯亮，则故障是；若检测灯不亮，则故障是。

灯L短路；灯L断路

将检测电路的M、N接到故障电路a、b接线柱，原电路开关S断开。若灯L短路，a、b间为导线，检测灯直接接检测电源，检测灯亮；若灯L断路，检测灯与断路的灯L串联，回路断路，检测灯不亮。

13. 两只定值电阻，甲标有“10 Ω 1 A”的字样，乙标有“15 Ω 0.6 A”的字样。把它们串联在同一电路中，总电阻是Ω。电路两端允许加的最大电压为V。

25；15

串联电路总电阻等于各电阻之和，已知甲电阻为10Ω，乙电阻为15Ω，则总电阻$R = 10\Omega+15\Omega = 25\Omega$。
串联电路中各处的电流相等，为了不损坏电阻，电路中的最大电流应取两电阻允许通过的最大电流中的较小值，即$I = 0.6A$。
根据欧姆定律$U = IR$，可得电路两端允许加的最大电压$U=0.6A×25\Omega = 15V$。

14. 如图是定值电阻 $ R $ 和小灯泡 L 的电流随电压变化的图像。若把定值电阻 $ R $ 和小灯泡 L 串联后接在电压为 5 V 的电源上，电路中电流为A；若把定值电阻 $ R $ 和小灯泡 L 并联接在 4 V 的电源上，干路中的电流是A。

0.4；1.2

由图像可知，乙为定值电阻（I-U图线为直线），其电阻$R=\frac{U}{I}=\frac{2V}{0.2A}=10\Omega；$甲为小灯泡（I-U图线为曲线）。
串联时，总电压U=5V，电流I相同，$U=U_{L}+U_{R}=U_{L}+IR。$当I=0.4A时，$U_{R}=0.4A×10\Omega=4V，$由图像得小灯泡电压$U_{L}=1V，$4V+1V=5V，故电流为0.4A。
并联时，电源电压4V\\)，U=4V，通过定值电阻的电流$I_{R}=\frac{U}{R}=\frac{2V}{0.2A}=0.4A，$由图像知此时小灯泡电流为0.8A，总电流为0.4A+0.4A=1.2A。
