实验步骤
1.按照实验装置图连接实物电路。
2.检查电路无误后,闭合开关,缓慢移动滑动变阻器的滑片,使电压表的示数为2.0 V,记录小灯泡的亮度情况以及电流表和电压表的示数,填入表格中。
3.缓慢移动滑动变阻器的滑片,使电压表的示数为2.5 V,记录小灯泡的亮度情况以及电流表和电压表的示数,填入表格中。
4.缓慢移动滑动变阻器的滑片,使电压表的示数为2.8 V,记录小灯泡的亮度情况以及电流表和电压表的示数,填入表格中。
5.根据实验数据,计算不同情况下小灯泡的电功率,填入表格中。

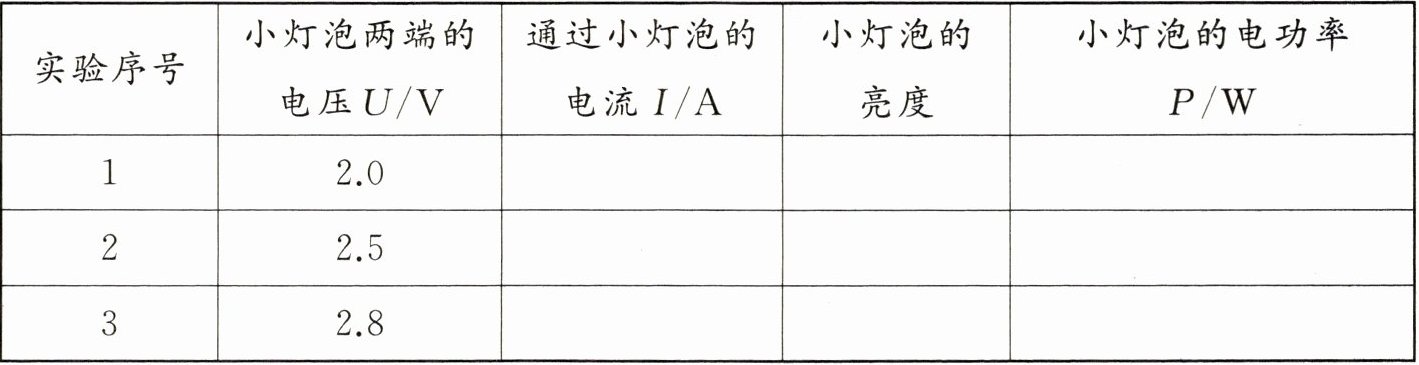

实验数据
|实验序号|小灯泡两端的电压$U/\mathrm{V}$|通过小灯泡的电流$I/\mathrm{A}$|小灯泡的亮度|小灯泡的电功率$P/\mathrm{W}$|
| ---- | ---- | ---- | ---- | ---- |
|1|2.0|| | |
|2|2.5| | | |
|3|2.8| | | |
实验结论
分析实验数据及小灯泡的亮度情况,得出的结论是小灯泡的亮度取决于________，且小灯泡的额定功率为________。
交流与评估
1.本实验中滑动变阻器的作用是什么?
2.实验开始后,发现小灯泡不亮,电流表几乎无示数,但无论如何移动滑动变阻器的滑片,灯泡均不亮,原因可能是什么?(至少找出一种原因)
3.实验中应该怎么选择电流表和电压表的量程?
4.实验中为什么要收集多组实验数据?
5.能否把不同电压下各电功率的平均值作为小灯泡的额定功率?为什么?

实际功率
; 1.25W
; 保护电路和改变小灯泡两端的电压
; 小灯泡断路
; 电压表选用0~3V量程，电流表选用0~0.6A量程
; 为了测量小灯泡在不同电压下的实际功率
; 不能，因为小灯泡在不同电压下的实际功率不同，额定功率是额定电压下的功率，求平均值没有意义
