1 在用电流表探究串联电路中电流的特点时，小明同学用电流表测出如图所示电路中a、b、c三处的电流分别为$I_a=0.2\ \mathrm{A}$，$I_b=0.2\ \mathrm{A}$，$I_c=0.2\ \mathrm{A}$。在表格中记录数据后，下一步应该做的是（
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
C
）A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
答案
1.C
解析
【分析】本题是探究串联电路电流特点的实验题，解题思路为：探究物理规律时，为避免实验结论的偶然性，得到普遍适用的规律，不能仅依靠一组实验数据得出结论，需要更换不同规格的实验器材进行多次测量，据此分析各选项的合理性。
【解析】在探究串联电路电流特点的实验中，仅测量一组数据得出的结论具有偶然性，无法保证结论的普遍性。因此记录一组数据后，应换用不同规格的小灯泡，再测出几组电流值，通过多组数据总结普遍规律。选项A：整理器材结束实验，无法得到普遍规律，错误；选项B：仅分析一组数据得出结论，结论具有偶然性，错误；选项D：换用电流表另一量程测量一组数据，不能避免偶然性，且对探究串联电路电流特点无意义，错误；选项C符合探究实验的要求，正确。
【答案】C
【知识点】串联电路电流特点、实验探究方法
【点评】本题考查初中电学实验的基础操作，核心是理解探究实验中多次实验的目的，是学生应掌握的基础题型。
【难度系数】0.7
【解析】在探究串联电路电流特点的实验中，仅测量一组数据得出的结论具有偶然性，无法保证结论的普遍性。因此记录一组数据后，应换用不同规格的小灯泡，再测出几组电流值，通过多组数据总结普遍规律。选项A：整理器材结束实验，无法得到普遍规律，错误；选项B：仅分析一组数据得出结论，结论具有偶然性，错误；选项D：换用电流表另一量程测量一组数据，不能避免偶然性，且对探究串联电路电流特点无意义，错误；选项C符合探究实验的要求，正确。
【答案】C
【知识点】串联电路电流特点、实验探究方法
【点评】本题考查初中电学实验的基础操作，核心是理解探究实验中多次实验的目的，是学生应掌握的基础题型。
【难度系数】0.7
2 关于如图所示的电路，下列说法中正确的是（
A.两灯串联，$\mathrm{V}_1$表的示数等于$\mathrm{V}_2$表的示数
B.两灯并联，$\mathrm{V}_1$表的示数大于$\mathrm{V}_2$表的示数
C.两灯串联，$\mathrm{V}_1$表的示数大于$\mathrm{V}_2$表的示数
D.两灯并联，$\mathrm{V}_1$表的示数等于$\mathrm{V}_2$表的示数
C
）A.两灯串联，$\mathrm{V}_1$表的示数等于$\mathrm{V}_2$表的示数
B.两灯并联，$\mathrm{V}_1$表的示数大于$\mathrm{V}_2$表的示数
C.两灯串联，$\mathrm{V}_1$表的示数大于$\mathrm{V}_2$表的示数
D.两灯并联，$\mathrm{V}_1$表的示数等于$\mathrm{V}_2$表的示数
答案
2.C
解析
【分析】
要解决这道题，需分三步思考：①判断电路连接方式：观察电流路径，电流从电源正极出发，经开关S、L₁、L₂回到负极，只有一条路径，因此两灯串联；②确定电压表测量对象：电压表V₁并联在电源两端，测量的是电源电压（即串联电路的总电压）；电压表V₂并联在L₂两端，测量的是L₂两端的电压；③结合串联电路电压规律分析：串联电路总电压等于各用电器两端电压之和，即总电压大于任意一个用电器两端的电压，据此判断选项。
【解析】
1. 判断电路连接：电流从电源正极流出，依次经过开关S、L₁、L₂，最终回到电源负极，电路只有一条电流路径，故两灯串联，排除B、D选项（B、D认为两灯并联，错误）。
2. 分析电压表测量对象：V₁并联在电源两端，测电源电压（串联总电压）；V₂并联在L₂两端，测L₂的电压。
3. 应用串联电路电压规律：根据串联电路电压特点，总电压等于各部分电压之和，即$U_{总}=U_{L1}+U_{L2}$，因此总电压（V₁示数）大于L₂两端电压（V₂示数），故A选项错误，C选项正确。
【答案】
C
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的判断、电压表测量对象的识别，结合串联电路电压规律即可快速得出结论，属于基础电路分析题。
【难度系数】
0.6
要解决这道题，需分三步思考：①判断电路连接方式：观察电流路径，电流从电源正极出发，经开关S、L₁、L₂回到负极，只有一条路径，因此两灯串联；②确定电压表测量对象：电压表V₁并联在电源两端，测量的是电源电压（即串联电路的总电压）；电压表V₂并联在L₂两端，测量的是L₂两端的电压；③结合串联电路电压规律分析：串联电路总电压等于各用电器两端电压之和，即总电压大于任意一个用电器两端的电压，据此判断选项。
【解析】
1. 判断电路连接：电流从电源正极流出，依次经过开关S、L₁、L₂，最终回到电源负极，电路只有一条电流路径，故两灯串联，排除B、D选项（B、D认为两灯并联，错误）。
2. 分析电压表测量对象：V₁并联在电源两端，测电源电压（串联总电压）；V₂并联在L₂两端，测L₂的电压。
3. 应用串联电路电压规律：根据串联电路电压特点，总电压等于各部分电压之和，即$U_{总}=U_{L1}+U_{L2}$，因此总电压（V₁示数）大于L₂两端电压（V₂示数），故A选项错误，C选项正确。
【答案】
C
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的判断、电压表测量对象的识别，结合串联电路电压规律即可快速得出结论，属于基础电路分析题。
【难度系数】
0.6
3 在如图所示电路中，只闭合开关$\mathrm{S}_{1}$时，电压表的示数为$U_{1}$；只闭合开关$\mathrm{S}_{2}$时，电压表的示数为$U_{2}$；$\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合时，电压表示数为$U_{3}$。下列关于$U_{1}$、$U_{2}$、$U_{3}$大小关系的判断中，正确的是（
A.$U_{1}=U_{3}$
B.$U_{1}＜U_{2}$
C.$U_{3}=U_{2}$
D.$U_{3}＞U_{1}$
A
）A.$U_{1}=U_{3}$
B.$U_{1}＜U_{2}$
C.$U_{3}=U_{2}$
D.$U_{3}＞U_{1}$
答案
3.A
解析
【分析】
要解决该问题，需分三种开关状态分析电路结构，明确电压表测量的电压对象：
1. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表通过闭合的$\mathrm{S}_{1}$连接电源正极，另一端接电源负极，测电源电压；
2. 只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{1}$断开时，$\mathrm{L}_{1}$与电压表串联后再与$\mathrm{L}_{2}$并联，电压表内阻极大，示数为并联部分（$\mathrm{L}_{2}$两端）的电压，小于电源电压；
3. $\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合时，$\mathrm{L}_{1}$被短路，电路为$\mathrm{L}_{2}$直接接电源，电压表并联在$\mathrm{L}_{2}$两端，测电源电压。
【解析】
分三种情况分析：
① 只闭合$\mathrm{S}_{1}$，$\mathrm{S}_{2}$断开：电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联；电压表通过$\mathrm{S}_{1}$接电源正极，另一端接电源负极，因此电压表测电源电压，即$U_{1}=U$（$U$为电源电压）。
② 只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$断开：电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电压表→电源负极，$\mathrm{L}_{2}$与电压表并联后再与$\mathrm{L}_{1}$串联；由于电压表内阻极大，电路中电流极小，电压表的示数为$\mathrm{L}_{2}$两端的电压，远小于电源电压，即$U_{2}＜U_{1}$。
③ $\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合：$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合后，$\mathrm{L}_{1}$两端被导线连通，$\mathrm{L}_{1}$被短路；此时电流路径为电源正极→$\mathrm{L}_{2}$→电源负极，电压表并联在$\mathrm{L}_{2}$两端，测电源电压，即$U_{3}=U$。
综上，$U_{1}=U_{3}$，对应选项A。
【答案】
A
【知识点】
串联电路电压、电压表使用、电路短路
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路结构，判断电压表测量对象，需注意电压表内阻的特点和短路对电路的影响，是电路基础题型。
【难度系数】
0.4
要解决该问题，需分三种开关状态分析电路结构，明确电压表测量的电压对象：
1. 只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表通过闭合的$\mathrm{S}_{1}$连接电源正极，另一端接电源负极，测电源电压；
2. 只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{1}$断开时，$\mathrm{L}_{1}$与电压表串联后再与$\mathrm{L}_{2}$并联，电压表内阻极大，示数为并联部分（$\mathrm{L}_{2}$两端）的电压，小于电源电压；
3. $\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合时，$\mathrm{L}_{1}$被短路，电路为$\mathrm{L}_{2}$直接接电源，电压表并联在$\mathrm{L}_{2}$两端，测电源电压。
【解析】
分三种情况分析：
① 只闭合$\mathrm{S}_{1}$，$\mathrm{S}_{2}$断开：电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联；电压表通过$\mathrm{S}_{1}$接电源正极，另一端接电源负极，因此电压表测电源电压，即$U_{1}=U$（$U$为电源电压）。
② 只闭合$\mathrm{S}_{2}$，$\mathrm{S}_{1}$断开：电流路径为电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电压表→电源负极，$\mathrm{L}_{2}$与电压表并联后再与$\mathrm{L}_{1}$串联；由于电压表内阻极大，电路中电流极小，电压表的示数为$\mathrm{L}_{2}$两端的电压，远小于电源电压，即$U_{2}＜U_{1}$。
③ $\mathrm{S}_{1}$、$\mathrm{S}_{2}$同时闭合：$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合后，$\mathrm{L}_{1}$两端被导线连通，$\mathrm{L}_{1}$被短路；此时电流路径为电源正极→$\mathrm{L}_{2}$→电源负极，电压表并联在$\mathrm{L}_{2}$两端，测电源电压，即$U_{3}=U$。
综上，$U_{1}=U_{3}$，对应选项A。
【答案】
A
【知识点】
串联电路电压、电压表使用、电路短路
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路结构，判断电压表测量对象，需注意电压表内阻的特点和短路对电路的影响，是电路基础题型。
【难度系数】
0.4

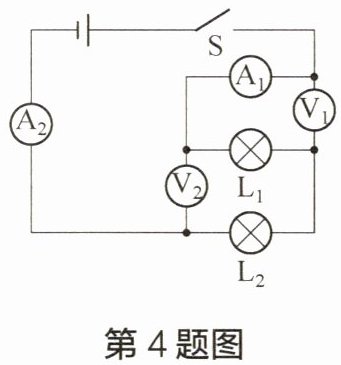

4 如图所示的电路，闭合开关S，电路正常工作，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1$、$I_2$，电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为$U_1$、$U_2$。下列说法中正确的是（
A.$I_1=I_2$，$U_1＞U_2$
B.$I_1=I_2$，$U_1＜U_2$
C.$I_1＞I_2$，$U_1=U_2$
D.$I_1＜I_2$，$U_1=U_2$
B
）A.$I_1=I_2$，$U_1＞U_2$
B.$I_1=I_2$，$U_1＜U_2$
C.$I_1＞I_2$，$U_1=U_2$
D.$I_1＜I_2$，$U_1=U_2$
答案
4.B
解析
【分析】要解决此题，需先明确电路结构：电流表相当于导线，电压表相当于开路，由此判断L₁与L₂串联；再根据串联电路电流特点判断电流表示数关系，接着确定电压表测量对象，结合串联电路电压特点判断电压表示数关系，最终选出正确选项。
【解析】1. 电路分析：将电流表视为导线、电压表视为开路，可看出L₁与L₂串联，串联电路中电流处处相等，因此电流表A₁、A₂测量的都是串联电路的电流，故I₁=I₂，排除C、D选项；2. 电压表测量对象：电压表V₁并联在L₁两端，测L₁的电压U₁；电压表V₂并联在电源两端（即L₁和L₂的总两端），测总电压U₂；根据串联电路电压规律，总电压等于各部分电压之和，即U₂=U₁+U_L₂，因此U₁＜U₂，排除A选项，故正确答案为B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题考查串联电路的电流和电压特点，核心是正确判断电路连接方式及电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6
【解析】1. 电路分析：将电流表视为导线、电压表视为开路，可看出L₁与L₂串联，串联电路中电流处处相等，因此电流表A₁、A₂测量的都是串联电路的电流，故I₁=I₂，排除C、D选项；2. 电压表测量对象：电压表V₁并联在L₁两端，测L₁的电压U₁；电压表V₂并联在电源两端（即L₁和L₂的总两端），测总电压U₂；根据串联电路电压规律，总电压等于各部分电压之和，即U₂=U₁+U_L₂，因此U₁＜U₂，排除A选项，故正确答案为B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题考查串联电路的电流和电压特点，核心是正确判断电路连接方式及电压表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.6
