8. 动滑轮的实质是省力杠杆。如图所示，该动滑轮的支点是
A
，如果物体重100 N，动滑轮重20 N，不计绳重及摩擦，物体匀速上升时，拉力F=60
N。如果绳子的自由端移动距离是4 m，则物体上升的距离是2
m。答案
8.A 60 2
[图中动滑轮的支点是A点，不计摩擦和绳重，则人在绳子自由端施加的拉力$F=\frac{1}{2}(G_{物}+G_{动})=\frac{1}{2}(100\ \mathrm{N}+20\ \mathrm{N})=60\ \mathrm{N}$；当绳子自由端移动的距离是4 m，则重物匀速上升的距离$h=\frac{s}{2}=\frac{4\ \mathrm{m}}{2}=2\ \mathrm{m}$。]
[图中动滑轮的支点是A点，不计摩擦和绳重，则人在绳子自由端施加的拉力$F=\frac{1}{2}(G_{物}+G_{动})=\frac{1}{2}(100\ \mathrm{N}+20\ \mathrm{N})=60\ \mathrm{N}$；当绳子自由端移动的距离是4 m，则重物匀速上升的距离$h=\frac{s}{2}=\frac{4\ \mathrm{m}}{2}=2\ \mathrm{m}$。]
9. 如图所示，用该滑轮提起质量为20 kg的物体，若用竖直向上的拉力F拉动绳子，使物体匀速上升，不计绳重、轮重及摩擦，则拉力F的大小为
100
N；若改为斜向上拉动绳子，则拉力F将变大
（选填“变大”“变小”或“不变”）。（g取10 N/kg）答案
9.100 变大
[物体的重力$G_{物}=mg=20\ \mathrm{kg}×10\ \mathrm{N/kg}=200\ \mathrm{N}$，不计绳重、轮重及摩擦，动滑轮能省一半力，故拉力$F=\frac{1}{2}G_{物}=\frac{1}{2}×200\ \mathrm{N}=100\ \mathrm{N}$；动滑轮可看作杠杆，斜向上拉动绳子，则拉力F的力臂变小，根据杠杆的平衡条件得拉力F变大。]
[物体的重力$G_{物}=mg=20\ \mathrm{kg}×10\ \mathrm{N/kg}=200\ \mathrm{N}$，不计绳重、轮重及摩擦，动滑轮能省一半力，故拉力$F=\frac{1}{2}G_{物}=\frac{1}{2}×200\ \mathrm{N}=100\ \mathrm{N}$；动滑轮可看作杠杆，斜向上拉动绳子，则拉力F的力臂变小，根据杠杆的平衡条件得拉力F变大。]
10.在下列轻质的简单机械中,用10 N的拉力能将重15 N的物体竖直提起的有（
①一个定滑轮 ②一个动滑轮 ③杠杆
A.①和②
B.①和③
C.①②③
D.②和③
D
）①一个定滑轮 ②一个动滑轮 ③杠杆
A.①和②
B.①和③
C.①②③
D.②和③
答案
10.D [10 N的拉力能竖直提起重15 N的物体，则使用的机械一定能省力，而在动滑轮、定滑轮、杠杆中，只有定滑轮不能达到省力的目的，所以②③都可以达到目的。故选D。]
11. 我国很早就有使用滑轮的记载。用如图甲、乙所示的滑轮提升重物，下列说法正确的是（
A.甲是动滑轮，可以省力
B.甲是定滑轮，改变了用力方向
C.乙是定滑轮，可以省力
D.乙是动滑轮，改变了用力方向
A
）A.甲是动滑轮，可以省力
B.甲是定滑轮，改变了用力方向
C.乙是定滑轮，可以省力
D.乙是动滑轮，改变了用力方向
答案
11.A [AB.甲是动滑轮，可以省力，不能改变力的方向，故A正确，B错误；CD.乙是定滑轮，不省力，不省距离，可以改变力的方向，故CD错误。故选A。]

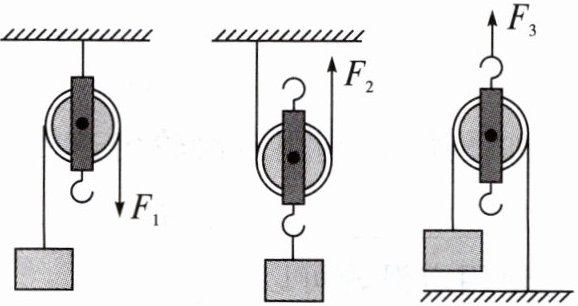

12. 如图所示,利用同一个滑轮分别按照不同方式拉着同一个物体在竖直方向匀速上升,所用拉力分别为$F_1$、$F_2$、$F_3$,不计滑轮重、绳重和摩擦,所用拉力最大的是（
A.$F_1$
B.$F_2$
C.$F_3$
D.一样大
C
）A.$F_1$
B.$F_2$
C.$F_3$
D.一样大
答案
12.C [由题可知，不计滑轮重、绳重和摩擦，第一个图中滑轮为定滑轮，拉力$F_1=G$；第二个图中滑轮为动滑轮，$F_2=\frac{1}{2}G$；第三个图是动滑轮，$F_3=2G$；所用拉力最大的为$F_3$，故C符合题意。故选C。]
