9.在“探究电压一定时电流与电阻的关系”实验中：

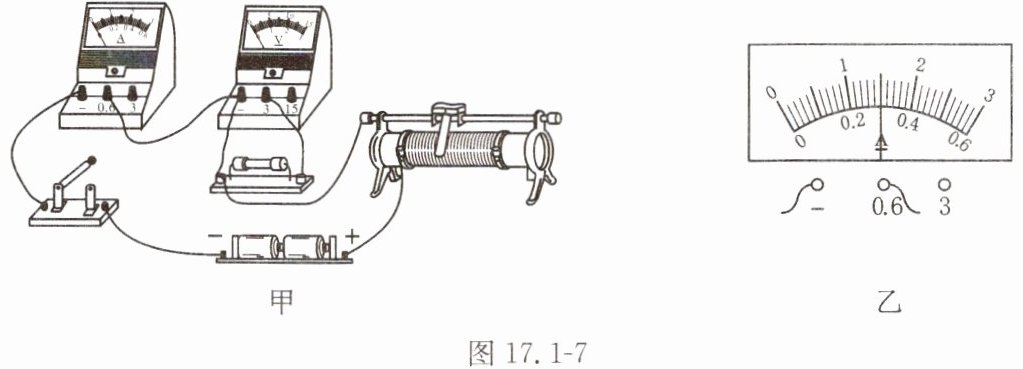

(1)如图17.1-7甲所示是实验电路的实物图，其中有一条导线连接错误，请在该导线上画“×”并画出正确的连接方式。
(2)连接电路时，开关应处于状态，闭合开关前，滑动变阻器滑片应移动到最端。
(3)滑动变阻器在该实验中除了保护电路之外，还有的作用。
(4)实验过程中，将5 Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片至适当位置，此时电流表的示数如图17.1-7乙所示，则电流表的示数为A。将5 Ω的定值电阻更换为10 Ω的定值电阻，闭合开关，应将滑动变阻器的滑片向（选填“左”或“右”）移动，来保证电压表的示数为V。

9.(1)
(2)断开 右
(3)控制定值电阻两端的电压不变
(4)0.3 右 1.5

【分析】
本题是“探究电压一定时电流与电阻的关系”的实验题，需结合电路连接规范、滑动变阻器的作用、欧姆定律等知识逐一分析：
1. 第(1)问：实验中电压表应并联在定值电阻两端，据此找出错误导线并修正；
2. 第(2)问：连接电路时开关需断开，闭合开关前滑动变阻器滑片要移到最大阻值处，保护电路；
3. 第(3)问：探究电流与电阻关系时，需控制定值电阻两端电压不变，滑动变阻器可调节定值电阻两端电压；
4. 第(4)问：先根据电流表量程和分度值读出示数，再利用欧姆定律算出定值电阻两端的控制电压，更换更大电阻后，根据串联分压规律，需增大滑动变阻器阻值来保持定值电阻两端电压不变，从而确定滑片移动方向。
【解析】

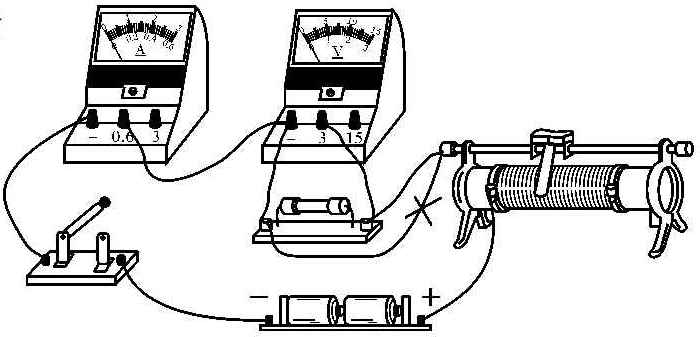

(1) 实验中电压表应并联在定值电阻两端，图甲中连接滑动变阻器与电压表的导线错误，在该导线上画“×”，将电压表的正接线柱改接到定值电阻的右端，负接线柱接定值电阻左端（修正后的连接如参考答案所示）。
(2) 连接电路时，为防止电路短路，开关应处于断开状态；闭合开关前，滑动变阻器滑片应移到最大阻值处，由图可知滑动变阻器接左下接线柱，故滑片移到最右端时阻值最大。
(3) “探究电压一定时电流与电阻的关系”实验，需控制定值电阻两端电压不变，因此滑动变阻器除保护电路外，作用是控制定值电阻两端的电压不变。
(4) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；定值电阻为5Ω时，其两端电压U=IR=0.3A×5Ω=1.5V，即实验需保持定值电阻两端电压为1.5V；更换为10Ω定值电阻后，根据串联分压，定值电阻两端电压变大，需增大滑动变阻器接入电路的阻值，因此滑片向右移动，保证定值电阻两端电压为1.5V。
【答案】
9.(1)
(2)断开 右
(3)控制定值电阻两端的电压不变
(4)0.3 右 1.5
【知识点】
探究电流与电阻的关系、滑动变阻器的作用、欧姆定律
【点评】
本题考查电学实验的基础操作与规律应用，涵盖电路纠错、实验操作规范、滑动变阻器作用及欧姆定律的实际应用，需学生掌握实验核心控制变量法的应用，难度适中。
【难度系数】
0.4
