10.如图19.2-7所示是小红家进户开关上漏电保护器的铭牌。关于该铭牌上数据的说法，正确的是（
A.漏电电流大于30 mA，保护器会在0.1 s内切断电源
B.漏电时间超过0.1 s时，保护器才能动作
C.漏电电流达到20 A，保护器才能起作用
D.只有当进户电压大于220 V时，保护器才能起作用
图19.2-7
A
）A.漏电电流大于30 mA，保护器会在0.1 s内切断电源
B.漏电时间超过0.1 s时，保护器才能动作
C.漏电电流达到20 A，保护器才能起作用
D.只有当进户电压大于220 V时，保护器才能起作用
图19.2-7
答案
10.A
解析
【分析】要判断各选项的正确性，需先明确漏电保护器铭牌各参数的含义：额定电压220V是其正常工作的电压；额定漏电动作电流30mA指漏电电流达到或超过该值时保护器会动作；额定漏电不动作电流15mA指漏电电流不超过该值时保护器不动作；漏电分断时间＜0.1s指保护器动作后切断电源的时间小于0.1s。再结合各选项逐一分析即可。
【解析】根据铭牌参数逐一分析：
1. 选项A：额定漏电动作电流为30mA，漏电分断时间＜0.1s，说明当漏电电流大于30mA时，保护器会在0.1s内切断电源，该选项正确。
2. 选项B：漏电保护器的动作条件是漏电电流达到额定漏电动作电流（30mA），而非漏电时间超过0.1s，分断时间是动作后切断电源的时间，故B错误。
3. 选项C：额定漏电动作电流是30mA，并非20A，当漏电电流达到30mA时保护器就会动作，故C错误。
4. 选项D：额定电压为220V，说明保护器正常工作的电压是220V，并非只有电压大于220V才起作用，故D错误。
【答案】A
【知识点】安全用电、漏电保护器
【点评】本题考查对漏电保护器铭牌参数的理解，属于安全用电的基础考点，需准确区分各参数的物理意义，难度适中。
【难度系数】0.5
【解析】根据铭牌参数逐一分析：
1. 选项A：额定漏电动作电流为30mA，漏电分断时间＜0.1s，说明当漏电电流大于30mA时，保护器会在0.1s内切断电源，该选项正确。
2. 选项B：漏电保护器的动作条件是漏电电流达到额定漏电动作电流（30mA），而非漏电时间超过0.1s，分断时间是动作后切断电源的时间，故B错误。
3. 选项C：额定漏电动作电流是30mA，并非20A，当漏电电流达到30mA时保护器就会动作，故C错误。
4. 选项D：额定电压为220V，说明保护器正常工作的电压是220V，并非只有电压大于220V才起作用，故D错误。
【答案】A
【知识点】安全用电、漏电保护器
【点评】本题考查对漏电保护器铭牌参数的理解，属于安全用电的基础考点，需准确区分各参数的物理意义，难度适中。
【难度系数】0.5

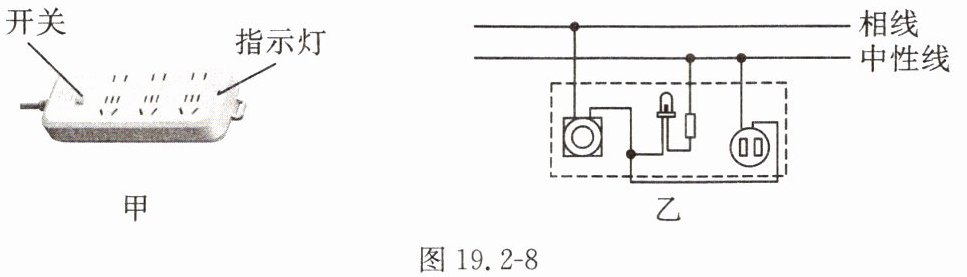

11.如图19.2-8甲所示是小明家的接线板。他发现开关控制着指示灯和插孔的供电，同时他又发现即使指示灯坏了，只要开关是闭合的，插孔仍然有电。他据此画出了开关、指示灯(带保护电阻)、插孔与相线、中性线的连接电路原理图，如图19.2-8乙所示。选项中的说法正确的是（
图19.2-8
A.指示灯(带保护电阻)和保护电阻是并联关系
B.指示灯(带保护电阻)与插座是并联关系
C.指示灯(带保护电阻)与开关是并联关系
D.接线板上的插座之间是串联关系
B
）图19.2-8
A.指示灯(带保护电阻)和保护电阻是并联关系
B.指示灯(带保护电阻)与插座是并联关系
C.指示灯(带保护电阻)与开关是并联关系
D.接线板上的插座之间是串联关系
答案
11.B
解析
【分析】
要解决这道题，需结合题目描述的现象和电路原理图判断元件的连接方式：首先，题目提到“指示灯坏了，只要开关闭合，插孔仍然有电”，说明指示灯和插座工作互不影响，应为并联；再结合乙图结构，开关在干路控制总电路，指示灯与插座并联，保护电阻与指示灯串联。接下来逐一分析选项即可。
【解析】
逐个分析选项：
选项A：由乙图可知，指示灯与保护电阻是串联关系（电流依次经过指示灯和保护电阻），并非并联，A错误。
选项B：根据“指示灯坏了，开关闭合时插孔仍有电”，说明指示灯和插座工作互不影响，结合乙图，两者两端都接在相线和中性线之间，属于并联关系，B正确。
选项C：开关在干路，控制指示灯和插座的总电路，指示灯与开关并非并联，C错误。
选项D：家庭电路中，各插座工作互不影响，应为并联关系，并非串联，D错误。
【答案】
B
【知识点】
家庭电路连接、串并联电路判断
【点评】
本题结合实际接线板电路，考查家庭电路中用电器的串并联判断，关键利用“用电器工作互不影响则为并联”的特点，属于基础电路题，难度适中。
【难度系数】
0.6
要解决这道题，需结合题目描述的现象和电路原理图判断元件的连接方式：首先，题目提到“指示灯坏了，只要开关闭合，插孔仍然有电”，说明指示灯和插座工作互不影响，应为并联；再结合乙图结构，开关在干路控制总电路，指示灯与插座并联，保护电阻与指示灯串联。接下来逐一分析选项即可。
【解析】
逐个分析选项：
选项A：由乙图可知，指示灯与保护电阻是串联关系（电流依次经过指示灯和保护电阻），并非并联，A错误。
选项B：根据“指示灯坏了，开关闭合时插孔仍有电”，说明指示灯和插座工作互不影响，结合乙图，两者两端都接在相线和中性线之间，属于并联关系，B正确。
选项C：开关在干路，控制指示灯和插座的总电路，指示灯与开关并非并联，C错误。
选项D：家庭电路中，各插座工作互不影响，应为并联关系，并非串联，D错误。
【答案】
B
【知识点】
家庭电路连接、串并联电路判断
【点评】
本题结合实际接线板电路，考查家庭电路中用电器的串并联判断，关键利用“用电器工作互不影响则为并联”的特点，属于基础电路题，难度适中。
【难度系数】
0.6
12.下列情况会导致保险丝熔断的有
A.插座中的两个线头相碰
B.开关中的两个线头相碰
C.电路中同时在使用几个大功率的用电器
D.灯头里的两个线头相碰
E.插座接触不良
F.灯泡的灯丝烧断
ACD
（选填字母）；请写出导致保险丝熔断的原因AD因短路,C因总功率过大,都会造成干路中的电流过大,使保险丝熔断。
。A.插座中的两个线头相碰
B.开关中的两个线头相碰
C.电路中同时在使用几个大功率的用电器
D.灯头里的两个线头相碰
E.插座接触不良
F.灯泡的灯丝烧断
答案
12.(1)ACD (2)AD因短路,C因总功率过大,都会造成干路中的电流过大,使保险丝熔断。
解析
【分析】首先明确保险丝熔断的核心原因是电路中电流过大，而家庭电路中电流过大的原因有两个：一是电路发生短路，二是用电器总功率过大。接下来逐一分析每个选项：A选项插座的两个线头相碰，会使火线和零线直接连通，造成短路，电流急剧增大；B选项开关的两个线头相碰，只是开关失去控制作用，电路始终处于通路状态，不会导致电流过大；C选项同时使用几个大功率用电器，会使电路总功率过大，根据公式$P=UI$，家庭电路电压一定时，总功率越大，电流越大；D选项灯头里的两个线头相碰，同样会造成火线和零线短路，电流过大；E选项插座接触不良属于断路，电路中无电流，不会熔断保险丝；F选项灯泡灯丝烧断也是断路，不会导致电流过大。由此可确定符合要求的选项及熔断原因。
【解析】保险丝熔断是因为电路中电流过大，电流过大的原因是短路或用电器总功率过大。对各选项逐一分析：
A：插座两线头相碰→火线与零线短路→电流过大→保险丝熔断；
B：开关两线头相碰→开关始终闭合，电路正常工作→不会熔断；
C：同时使用几个大功率用电器→总功率过大→电流过大→保险丝熔断；
D：灯头两线头相碰→火线与零线短路→电流过大→保险丝熔断；
E：插座接触不良→断路→无电流→不熔断；
F：灯丝烧断→断路→无电流→不熔断；
综上，导致保险丝熔断的是ACD，熔断原因为AD是短路、C是总功率过大，共同造成干路电流过大。
【答案】ACD；AD因短路，C因总功率过大，都会造成干路中的电流过大，使保险丝熔断。
【知识点】家庭电路故障分析、保险丝的作用
【点评】本题考查家庭电路中保险丝熔断的原因，需牢记电流过大的两种情况，通过逐一分析各选项即可得出结论，属于家庭电路部分的基础考点，难度适中。
【难度系数】0.6
【解析】保险丝熔断是因为电路中电流过大，电流过大的原因是短路或用电器总功率过大。对各选项逐一分析：
A：插座两线头相碰→火线与零线短路→电流过大→保险丝熔断；
B：开关两线头相碰→开关始终闭合，电路正常工作→不会熔断；
C：同时使用几个大功率用电器→总功率过大→电流过大→保险丝熔断；
D：灯头两线头相碰→火线与零线短路→电流过大→保险丝熔断；
E：插座接触不良→断路→无电流→不熔断；
F：灯丝烧断→断路→无电流→不熔断；
综上，导致保险丝熔断的是ACD，熔断原因为AD是短路、C是总功率过大，共同造成干路电流过大。
【答案】ACD；AD因短路，C因总功率过大，都会造成干路中的电流过大，使保险丝熔断。
【知识点】家庭电路故障分析、保险丝的作用
【点评】本题考查家庭电路中保险丝熔断的原因，需牢记电流过大的两种情况，通过逐一分析各选项即可得出结论，属于家庭电路部分的基础考点，难度适中。
【难度系数】0.6
13.小明家的洗衣机插头和墙上的插座始终相连，小明爸爸想安装如图19.2-9甲所示的带指示灯和开关的三孔插座，开关闭合，指示灯亮，洗衣机通电；开关断开，指示灯灭，洗衣机断电。图19.2-9乙中的虚线框内是插座的内部简化电路图。请在图19.2-9乙中用笔画线表示导线，连接该插座的电路。
答案

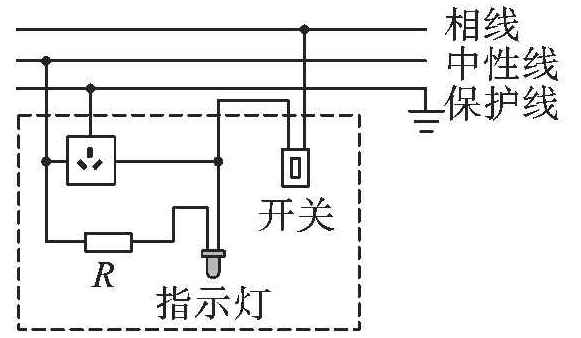

13.
解析
【分析】
要完成符合要求的带开关和指示灯的三孔插座连接，需遵循家庭电路的安全规则：①三孔插座需满足“左零右火上接地”；②开关应接在相线上，确保断开开关时，用电器不带电；③指示灯额定电压低于家庭电路电压，需串联电阻R分压，且开关需同时控制指示灯和插座，实现开关闭合时两者通电，断开时都断电。
【解析】
1. 三孔插座的上孔（接地端）连接保护线；
2. 三孔插座的左孔连接中性线，右孔通过开关连接相线；
3. 开关的一端接相线，另一端分两路：一路接电阻R，电阻R另一端接指示灯，指示灯另一端接中性线；另一路直接连接三孔插座的右孔（相线端）。这样连接后，开关闭合时，相线导通，指示灯和插座都通电；开关断开时，两者都断电，满足题目要求。
【答案】
【知识点】
家庭电路连接；三孔插座接法
【点评】
本题考查家庭电路中带开关和指示灯的三孔插座的连接，需掌握家庭电路的安全连接规则，明确开关控制用电器的接法，以及指示灯串联电阻的作用，是家庭电路应用的基础题。
【难度系数】
0.5
要完成符合要求的带开关和指示灯的三孔插座连接，需遵循家庭电路的安全规则：①三孔插座需满足“左零右火上接地”；②开关应接在相线上，确保断开开关时，用电器不带电；③指示灯额定电压低于家庭电路电压，需串联电阻R分压，且开关需同时控制指示灯和插座，实现开关闭合时两者通电，断开时都断电。
【解析】
1. 三孔插座的上孔（接地端）连接保护线；
2. 三孔插座的左孔连接中性线，右孔通过开关连接相线；
3. 开关的一端接相线，另一端分两路：一路接电阻R，电阻R另一端接指示灯，指示灯另一端接中性线；另一路直接连接三孔插座的右孔（相线端）。这样连接后，开关闭合时，相线导通，指示灯和插座都通电；开关断开时，两者都断电，满足题目要求。
【答案】
【知识点】
家庭电路连接；三孔插座接法
【点评】
本题考查家庭电路中带开关和指示灯的三孔插座的连接，需掌握家庭电路的安全连接规则，明确开关控制用电器的接法，以及指示灯串联电阻的作用，是家庭电路应用的基础题。
【难度系数】
0.5
