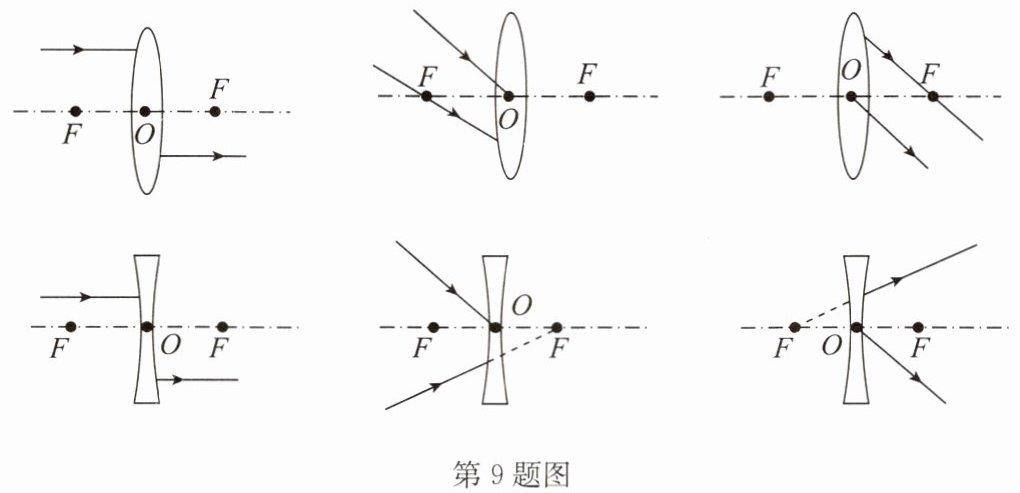

9.完成下列光路图.

9.如答图所示

【分析】
要完成透镜光路图，需牢记凸透镜和凹透镜的三条特殊光线的折射规律：①凸透镜：平行于主光轴的光线经折射后过焦点；从焦点发出的光线经折射后平行于主光轴；过光心的光线传播方向不变。②凹透镜：平行于主光轴的光线经折射后，折射光线的反向延长线过焦点；指向凹透镜另一侧焦点的光线经折射后平行于主光轴；过光心的光线传播方向不变。根据这些规律，对每个光路图的入射光线或折射光线进行对应绘制即可。
【解析】
根据上述透镜特殊光线规律，逐一完成各图光路：
1. 第一行凸透镜图：
左图：平行于主光轴的入射光线，折射后过右侧焦点F；从左侧焦点发出的入射光线，折射后平行于主光轴。
中图：过光心的光线方向不变；从左侧焦点发出的入射光线，折射后平行于主光轴。
右图：指向右侧焦点F的入射光线，折射后平行于主光轴；过光心的光线方向不变。
2. 第二行凹透镜图：
左图：平行于主光轴的入射光线，折射光线的反向延长线过左侧焦点F；从左侧来的入射光线指向右侧焦点，折射后平行于主光轴。
中图：指向右侧焦点的入射光线，折射后平行于主光轴；过光心的光线方向不变。
右图：平行于主光轴的入射光线，折射光线的反向延长线过左侧焦点；过光心的光线方向不变。
最终光路如参考答案所示。
【答案】

【知识点】
透镜的光路；凸透镜特殊光线；凹透镜特殊光线
【点评】
本题考查透镜的特殊光路作图，是光学基础作图题，核心是掌握凸透镜和凹透镜的三条特殊光线规律，难度适中，属于学生需熟练掌握的基础内容。
【难度系数】
0.5

10.如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”被放大了.这个透镜是（选填“凸”或“凹”）透镜，这种透镜对光线有作用.

10.凸 会聚

【分析】
要判断透镜类型，需结合透镜成像特点：凹透镜始终成正立、缩小的虚像，而凸透镜当物距小于焦距时，成正立、放大的虚像（即放大镜的原理）。题目中看到字母被放大，说明是凸透镜；再回忆透镜对光线的作用，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，由此可确定第二个空的答案。
【解析】
1. 判断透镜类型：观察到字母“YS”被放大，根据透镜成像规律，凹透镜只能成缩小的虚像，只有凸透镜在物距小于焦距时，能成正立、放大的虚像，所以这个透镜是凸透镜。
2. 判断透镜对光线的作用：根据透镜的光学性质，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，因此凸透镜对光线的作用是会聚。
【答案】
凸；会聚
【知识点】
凸透镜成像、透镜的光学作用
【点评】
本题考查透镜的基本性质，属于基础题，结合生活中放大镜的原理即可解答，难度较低。
【难度系数】
0.7

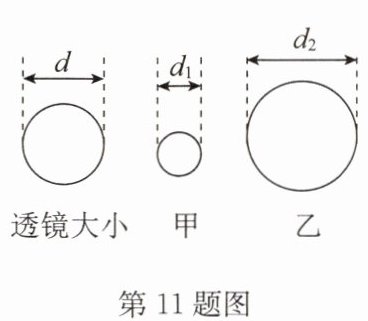

11.小明为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示($d_1 ＜ d ＜ d_2$)。其中形成甲光斑的是（选填“凸”或“凹”）透镜，判断的理由是，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，由此小明判断此透镜（选填“一定”“可能”或“一定不”）是凹透镜。

11.凸 凸透镜对光具有会聚作用 可能

【分析】
要判断透镜类型，需依据凸透镜和凹透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。首先观察甲光斑，其直径$d_1$小于透镜直径$d$，说明光线经过透镜后被会聚，因此甲对应的透镜是凸透镜；对于乙光斑，其直径$d_2$大于透镜直径$d$，此时存在两种可能：若为凹透镜，凹透镜发散光线，透镜远离纸片时，光线发散程度增大，光斑会一直变大；若为凸透镜，当透镜到纸片的距离小于凸透镜的焦距时，凸透镜成正立放大的虚像，透镜远离纸片时，像距增大，光斑也会变大，因此仅根据乙的现象，无法确定一定是凹透镜，只能判断可能是凹透镜。
【解析】
1. 判断甲透镜类型：凸透镜对光具有会聚作用，凹透镜对光具有发散作用。已知透镜直径为$d$，甲光斑直径$d_1 ＜ d$，说明光线经过该透镜后会聚，因此形成甲光斑的是凸透镜，理由是凸透镜对光有会聚作用。
2. 判断乙透镜类型：乙光斑直径$d_2 ＞ d$，将透镜远离纸片时光斑一直变大。若该透镜是凹透镜，凹透镜对光发散，透镜远离纸片时，光线发散程度更大，光斑会持续变大；若该透镜是凸透镜，当透镜到纸片的距离小于凸透镜的焦距时，凸透镜成正立放大的虚像，此时透镜远离纸片，像距增大，光斑同样会变大。因此，仅根据该现象，不能确定乙对应的透镜一定是凹透镜，只能判断可能是凹透镜。
【答案】
凸；凸透镜对光具有会聚作用；可能
【知识点】
凸透镜的会聚作用；凹透镜的发散作用
【点评】
本题考查透镜对光线的作用，需准确理解会聚、发散的含义，同时注意凸透镜成虚像时光斑的变化情况，避免仅根据光斑大小武断判断透镜类型，是对透镜知识点的灵活应用。
【难度系数】
0.6

12.西汉时期的《淮南万毕术》中，记载有“削冰令圆，举以向日，以艾承其影，则火生.”下列理解错误的是
（）

A.“削冰令圆”是把冰削成凸透镜形状
B.“举以向日”是将凸透镜正对太阳光
C.“以艾承其影”是把“艾”（易燃物）放在透镜的两倍焦距处
D.“火生”是利用了凸透镜对光的会聚作用

12.C

【分析】
本题结合古代科技记载考查凸透镜的应用，解题思路是先理解古文含义，再结合凸透镜的性质逐一分析选项：“削冰令圆”是将冰制成中间厚、边缘薄的凸透镜，凸透镜对光线有会聚作用；当凸透镜正对太阳光时，平行光会会聚在焦点，焦点处温度极高，可使易燃物燃烧。据此判断各选项正误。
【解析】
1. 选项A：“削冰令圆”是把冰削成中间厚、边缘薄的形状，符合凸透镜的结构特征，故A正确；
2. 选项B：“举以向日”是将凸透镜正对太阳光，这样平行于主光轴的太阳光才能经凸透镜会聚，故B正确；
3. 选项C：凸透镜对光有会聚作用，太阳光经凸透镜后会聚在焦点，焦点处温度最高，因此“以艾承其影”应把易燃物放在焦点处，而非两倍焦距处，故C错误；
4. 选项D：“火生”是因为凸透镜会聚太阳光，使焦点处温度升高达到艾的着火点，利用了凸透镜对光的会聚作用，故D正确。
综上，答案为C。
【答案】
C
【知识点】
凸透镜的会聚作用；凸透镜的焦点
【点评】
本题以古代科技记载为背景，考查凸透镜的基本性质，难度不大，需要学生掌握凸透镜会聚光线的特点，区分焦点与二倍焦距点的作用，属于光学基础题。
【难度系数】
0.7

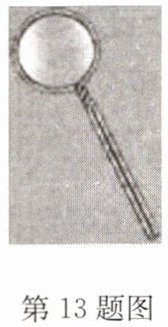

13.(2024·铜山区期中)用铁丝绕成一个内径约为3 mm的圆环,将圆环在清水中蘸一下后取出,布满圆环的水膜犹如一个透镜().下列辨别水膜是凸透镜还是凹透镜的方法中简易可行的是 ()

A.用手触摸水膜,比较中间和边缘的厚度
B.用刻度尺测量水膜中间和边缘的厚度
C.透过水膜观察物体成像
D.用强光照射水膜

13.C

【分析】
要辨别水膜是凸透镜还是凹透镜，需结合凸透镜、凹透镜的特点，判断各选项方法是否简易可行：首先回忆凸透镜中间厚边缘薄、凹透镜中间薄边缘厚，且凸透镜成放大像、凹透镜成缩小像，凸透镜会聚光线、凹透镜发散光线的特点；再分析各选项：A选项用手触摸水膜，水膜是液体薄膜，易破损且不卫生，不可行；B选项用刻度尺测量厚度，水膜厚度极小，难以准确测量，操作复杂，不简易；C选项透过水膜观察物体成像，利用透镜成像特点，操作简单可行；D选项用强光照射水膜，水膜很薄，对光线的作用效果不明显，难以判断，不可行。因此需选择简易可行的方法，对应选项C。
【解析】
辨别凸透镜和凹透镜的方法有多种，结合本题中水膜的特点（液体薄膜，易破损）分析各选项：
1. 选项A：用手触摸水膜，水膜是薄的液体膜，用手触摸易使其破损，且不卫生，该方法不可行；
2. 选项B：用刻度尺测量水膜中间和边缘的厚度，水膜厚度极小，难以准确测量，操作复杂，不符合“简易可行”的要求；
3. 选项C：透过水膜观察物体成像，凸透镜成正立、放大的虚像，凹透镜成正立、缩小的虚像，通过观察成像的放大或缩小，可辨别透镜类型，该方法简易可行；
4. 选项D：用强光照射水膜，虽然凸透镜会聚光线、凹透镜发散光线，但水膜很薄，对光线的作用效果不明显，难以清晰判断，该方法不可行。
综上，简易可行的方法是选项C。
【答案】
C
【知识点】
凸透镜与凹透镜的区分
【点评】
本题考查透镜类型的辨别，需结合透镜的特点和实际操作的可行性分析选项，重点在于理解不同辨别方法的适用场景，同时考虑题目中“简易可行”的要求，避免选择操作复杂或易损坏水膜的方法。
【难度系数】
0.5

14.(2024·东台期末)关于照片中眼镜的镜片,下列说法正确的是 （）

A.左、右两侧的镜片均为凹透镜
B.左、右两侧的镜片均为凸透镜
C.左侧的镜片为凹透镜,右侧的镜片为凸透镜
D.左侧的镜片为凸透镜,右侧的镜片为凹透镜

14.A

【分析】要判断眼镜镜片的类型，需结合透镜的成像特点分析：凹透镜始终成正立、缩小的虚像；凸透镜只有当物距小于焦距时成正立、放大的虚像，成实像时为倒立的像。观察题图，左右两侧镜片中的兔子都比实际兔子小，符合凹透镜的成像特征，由此可判断镜片类型。
【解析】根据透镜成像规律：凹透镜对光线有发散作用，所成的像为正立、缩小的虚像；凸透镜对光线有会聚作用，作为放大镜使用时（物距小于焦距）才成正立、放大的虚像。题图中左右两侧镜片里的兔子均为缩小的像，说明两侧镜片都成缩小的虚像，因此均为凹透镜。
【答案】A
【知识点】透镜成像规律、凹透镜与凸透镜的特点
【点评】本题结合生活实例考查透镜成像规律的应用，需学生掌握凹透镜和凸透镜的成像特点，通过观察像的大小判断镜片类型，属于基础题型，难度较低。
【难度系数】0.3
