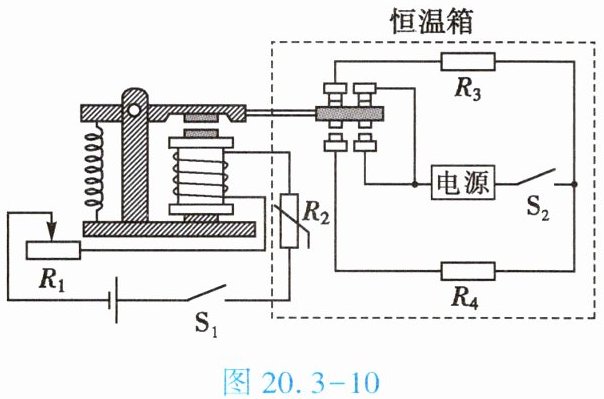

9. (★★★)寒冬,为给小鸡崽提供温暖的环境,小明制作了恒温箱系统,原理如图20.3-10。控制电路由电磁继电器、滑动变阻器(电阻为$R_1$)、电阻为$R_2$的热敏电阻(安装在恒温箱内,$R_2$随温度升高而显著减小)、低压电源等组成。加热电路由电源,电阻为$R_3$、$R_4$的电热丝等组成。调好滑动变阻器连入电路中的电阻,闭合开关$S_1$、$S_2$,箱内温度升高到设定值后即在小范围内波动,且降温阶段温度降低比较平缓。

(1)通电线圈上端是极,温度升高时,电磁铁磁性。
(2)$R_3$(填“＞”或“＜”)$R_4$。
(3)将滑动变阻器连入电路中的电阻稍微调小一些,恒温箱控制的温度将。

(1)N；增强
(2)＜
(3)降低

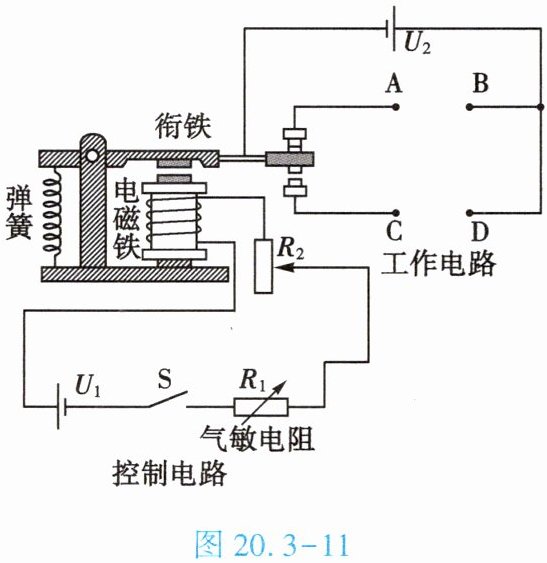

10. (★★★)如图20.3-11所示是某同学设计的汽车尾气浓度的检测电路,当尾气浓度高于某一设定值时,电铃发声报警。图中气敏电阻的电阻$R_1$随尾气浓度的增大而减小。下列说法正确的是
【】


A.电铃应该在A和B之间
B.当尾气浓度升高时,电磁铁磁性减弱
C.用久后,电源电压$U_1$会减小,报警时尾气最低浓度比设定值低
D.为使检测电路在尾气浓度更低时报警,可将控制电路中电阻为$R_2$的滑动变阻器的滑片向上移

D

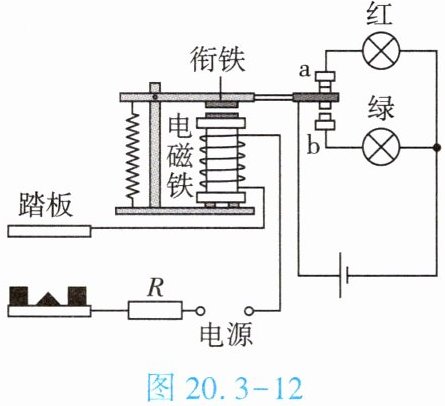

11. (★★★)如图20.3-12是某兴趣小组的同学设计的运动音乐踏板装置,踩下或松开踏板,两音乐灯交替工作。下列描述正确的是
【 】

图20.3-12

A.踏板与电磁铁是并联的
B.踩下踏板时绿灯亮、红灯灭
C.松开踏板时,动触点与b接触
D.增大R,可增大电磁铁对衔铁的吸引力

B
