1.在“伏安法测电阻”的实验中，下列关于滑动变阻器作用的说法中正确的是（
A.控制电源的电压，以免损坏电压表
B.改变电阻两端的电压和电路中的电流，实现多次测量
C.使电压表和电流表的读数更加准确
D.能使电阻两端的电压升高，电阻变大
B
）A.控制电源的电压，以免损坏电压表
B.改变电阻两端的电压和电路中的电流，实现多次测量
C.使电压表和电流表的读数更加准确
D.能使电阻两端的电压升高，电阻变大
答案
1.B
解析
【分析】
要解决这道题，需回忆伏安法测电阻实验中滑动变阻器的作用，再逐一分析每个选项的正误：首先明确滑动变阻器的核心功能是改变电路电阻，进而改变电流和待测电阻两端电压，结合各选项描述判断对错。
【解析】
在“伏安法测电阻”实验中，滑动变阻器的作用是通过改变接入电路的电阻，调整电路中的电流和待测电阻两端的电压，以此实现多次测量，减小实验误差。对各选项分析如下：
1. 选项A：电源电压由电源本身决定，滑动变阻器无法改变电源电压，不能控制电源电压，A错误；
2. 选项B：滑动变阻器可改变电路总电阻，从而改变电路电流和待测电阻两端电压，实现多次测量，B正确；
3. 选项C：滑动变阻器不能提高电压表、电流表的读数准确性，读数准确性由电表精度和操作决定，C错误；
4. 选项D：电阻是导体本身的性质，与两端电压、通过的电流无关，滑动变阻器无法改变电阻大小，D错误。
【答案】
B
【知识点】
滑动变阻器的作用、伏安法测电阻
【点评】
本题考查伏安法测电阻实验中滑动变阻器的作用，属于初中物理基础题，需学生掌握实验原理、滑动变阻器功能及电阻的特性，难度较低。
【难度系数】
0.7
要解决这道题，需回忆伏安法测电阻实验中滑动变阻器的作用，再逐一分析每个选项的正误：首先明确滑动变阻器的核心功能是改变电路电阻，进而改变电流和待测电阻两端电压，结合各选项描述判断对错。
【解析】
在“伏安法测电阻”实验中，滑动变阻器的作用是通过改变接入电路的电阻，调整电路中的电流和待测电阻两端的电压，以此实现多次测量，减小实验误差。对各选项分析如下：
1. 选项A：电源电压由电源本身决定，滑动变阻器无法改变电源电压，不能控制电源电压，A错误；
2. 选项B：滑动变阻器可改变电路总电阻，从而改变电路电流和待测电阻两端电压，实现多次测量，B正确；
3. 选项C：滑动变阻器不能提高电压表、电流表的读数准确性，读数准确性由电表精度和操作决定，C错误；
4. 选项D：电阻是导体本身的性质，与两端电压、通过的电流无关，滑动变阻器无法改变电阻大小，D错误。
【答案】
B
【知识点】
滑动变阻器的作用、伏安法测电阻
【点评】
本题考查伏安法测电阻实验中滑动变阻器的作用，属于初中物理基础题，需学生掌握实验原理、滑动变阻器功能及电阻的特性，难度较低。
【难度系数】
0.7
2.用“伏安法测电阻”的实验中，下列操作错误的是 （
A.连接线路的过程中，开关应处于断开状态
B.连接线路的过程中，滑动变阻器的滑片要放在最大电阻的位置
C.电流表串联在被测电路中，电压表并联在被测电阻两端
D.试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池的正、负极对调
D
）A.连接线路的过程中，开关应处于断开状态
B.连接线路的过程中，滑动变阻器的滑片要放在最大电阻的位置
C.电流表串联在被测电路中，电压表并联在被测电阻两端
D.试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池的正、负极对调
答案
2.D
解析
【分析】
本题考查伏安法测电阻实验的操作规范，需逐一分析各选项对应的实验规则，判断操作是否正确。首先回忆实验中连接电路、电表使用、异常处理的要求，再结合选项内容判断对错。
【解析】
选项A：连接线路时开关断开，是为了防止电路连接过程中出现短路，保护电路元件，操作正确。
选项B：连接线路时滑动变阻器滑片放在最大电阻位置，闭合开关时电路总电阻最大，电流最小，可避免电流过大损坏元件，操作正确。
选项C：电流表需串联在被测电路中，电压表需并联在被测电阻两端，符合电表的使用规则，操作正确。
选项D：试触时电流表指针反向偏转，是因为电流表正负接线柱接反，应断开电路后对调电流表的接线；若对调电池正负极，电压表也会反向偏转，无法解决问题，操作错误。
【答案】
D
【知识点】
伏安法测电阻、电路连接操作、电表的使用
【点评】
本题为基础实验操作题，考查学生对伏安法测电阻实验关键操作的掌握，需熟悉实验注意事项和电表异常的正确处理方法，属于实验基础考点。
【难度系数】
0.3
本题考查伏安法测电阻实验的操作规范，需逐一分析各选项对应的实验规则，判断操作是否正确。首先回忆实验中连接电路、电表使用、异常处理的要求，再结合选项内容判断对错。
【解析】
选项A：连接线路时开关断开，是为了防止电路连接过程中出现短路，保护电路元件，操作正确。
选项B：连接线路时滑动变阻器滑片放在最大电阻位置，闭合开关时电路总电阻最大，电流最小，可避免电流过大损坏元件，操作正确。
选项C：电流表需串联在被测电路中，电压表需并联在被测电阻两端，符合电表的使用规则，操作正确。
选项D：试触时电流表指针反向偏转，是因为电流表正负接线柱接反，应断开电路后对调电流表的接线；若对调电池正负极，电压表也会反向偏转，无法解决问题，操作错误。
【答案】
D
【知识点】
伏安法测电阻、电路连接操作、电表的使用
【点评】
本题为基础实验操作题，考查学生对伏安法测电阻实验关键操作的掌握，需熟悉实验注意事项和电表异常的正确处理方法，属于实验基础考点。
【难度系数】
0.3

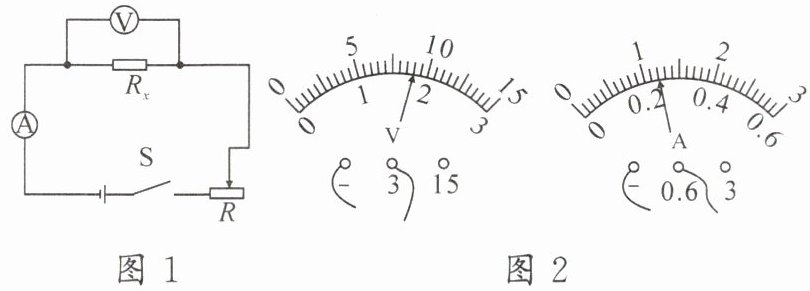

3.小明同学为做“伏安法测电阻”的实验设计的电路图如图1所示。
(1)该实验的原理是
(2)按图1所示的电路图连接电路,连接电路时,应将开关断开,滑动变阻器的滑片P应滑在最
(3)闭合开关,调节滑动变阻器的滑片到某位置时,电压表和电流表的示数如图2所示,则电压表的读数是
(4)小明同学测量完毕准备整理实验器材结束实验。你认为他的实验真的结束了吗?你会给他提出什么建议呢?
(1)该实验的原理是
$R=\frac{U}{I}$
。(2)按图1所示的电路图连接电路,连接电路时,应将开关断开,滑动变阻器的滑片P应滑在最
右
(填“左”或“右”)端,以保护电路。(3)闭合开关,调节滑动变阻器的滑片到某位置时,电压表和电流表的示数如图2所示,则电压表的读数是
1.8
V,电流表的读数是0.24
A,被测电阻$ R_x $的阻值是7.5
Ω。(4)小明同学测量完毕准备整理实验器材结束实验。你认为他的实验真的结束了吗?你会给他提出什么建议呢?
没有结束，应调节滑动变阻器的滑片进行多次测量
;你提出这个建议的目的是求电阻的平均值，减小实验误差
。答案
3.(1)$R=\frac{U}{I}$ (2)右 (3)1.8 0.24 7.5 (4)没有结束,应调节滑动变阻器的滑片进行多次测量 求电阻的平均值,减小实验误差
解析
【分析】
本题为伏安法测电阻的实验题，需结合实验原理、电路连接规则、电表读数方法及减小误差的思路分析：
1. 伏安法测电阻的核心是通过测量电压和电流计算电阻，原理为欧姆定律的变形公式；
2. 连接电路时滑动变阻器需调至最大阻值以保护电路，需根据电路图判断滑片的位置；
3. 读取电表时先确定量程和分度值，再读出示数，最后利用公式$R=\frac{U}{I}$计算电阻；
4. 单次测量误差较大，需多次测量求平均值减小误差，这是电学实验的重要注意点。
【解析】
(1) 伏安法测电阻的实验原理是欧姆定律的变形公式：$R=\frac{U}{I}$，通过测量待测电阻两端的电压和通过的电流，计算电阻阻值。
(2) 连接电路时，为保护电路，滑动变阻器应接入最大阻值。由图1可知，滑动变阻器滑片滑到右端时，接入电路的电阻丝最长，阻值最大，因此滑片应滑到右端。
(3) 电压表选用0~3V量程，分度值为0.1V，示数为1.8V；电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；根据公式$R=\frac{U}{I}$，被测电阻$R_x=\frac{1.8V}{0.24A}=7.5Ω$。
(4) 仅一次测量的数据误差较大，因此实验没有结束；建议：调节滑动变阻器的滑片，进行多次测量，记录多组电压、电流值；目的是求电阻的平均值，减小实验误差。
【答案】
(1)$R=\frac{U}{I}$；(2)右；(3)1.8；0.24；7.5；(4)没有结束，应调节滑动变阻器的滑片进行多次测量；求电阻的平均值，减小实验误差
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题考查伏安法测电阻的基础实验，涵盖实验原理、电路连接、电表读数及误差分析，是电学实验的核心内容，需掌握实验的基本操作和原理。
【难度系数】
0.6
本题为伏安法测电阻的实验题，需结合实验原理、电路连接规则、电表读数方法及减小误差的思路分析：
1. 伏安法测电阻的核心是通过测量电压和电流计算电阻，原理为欧姆定律的变形公式；
2. 连接电路时滑动变阻器需调至最大阻值以保护电路，需根据电路图判断滑片的位置；
3. 读取电表时先确定量程和分度值，再读出示数，最后利用公式$R=\frac{U}{I}$计算电阻；
4. 单次测量误差较大，需多次测量求平均值减小误差，这是电学实验的重要注意点。
【解析】
(1) 伏安法测电阻的实验原理是欧姆定律的变形公式：$R=\frac{U}{I}$，通过测量待测电阻两端的电压和通过的电流，计算电阻阻值。
(2) 连接电路时，为保护电路，滑动变阻器应接入最大阻值。由图1可知，滑动变阻器滑片滑到右端时，接入电路的电阻丝最长，阻值最大，因此滑片应滑到右端。
(3) 电压表选用0~3V量程，分度值为0.1V，示数为1.8V；电流表选用0~0.6A量程，分度值为0.02A，示数为0.24A；根据公式$R=\frac{U}{I}$，被测电阻$R_x=\frac{1.8V}{0.24A}=7.5Ω$。
(4) 仅一次测量的数据误差较大，因此实验没有结束；建议：调节滑动变阻器的滑片，进行多次测量，记录多组电压、电流值；目的是求电阻的平均值，减小实验误差。
【答案】
(1)$R=\frac{U}{I}$；(2)右；(3)1.8；0.24；7.5；(4)没有结束，应调节滑动变阻器的滑片进行多次测量；求电阻的平均值，减小实验误差
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题考查伏安法测电阻的基础实验，涵盖实验原理、电路连接、电表读数及误差分析，是电学实验的核心内容，需掌握实验的基本操作和原理。
【难度系数】
0.6

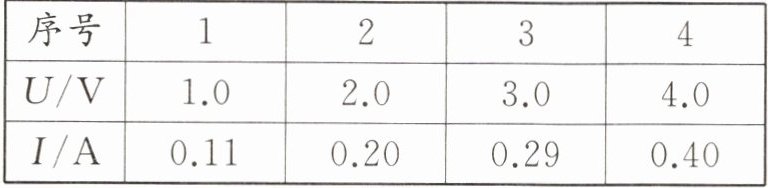

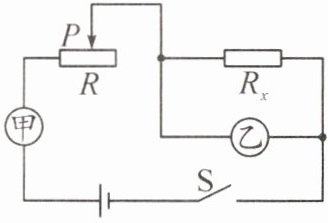

4.小刘同学利用如图所示的电路做“伏安法测电阻”的实验，已知$ R_x $为待测定值电阻，电源电压恒为5 V，滑动变阻器R标有“30 Ω 1.5 A”字样，闭合开关S，移动滑片P，得到如表的实验数据。下列关于实验的说法正确的是（
A.图中的甲是电压表，乙是电流表
B.实验表格中的所有实验数据均是本实验中真实测得的
C.序号2实验中，待测电阻与滑动变阻器的阻值之比为2：3
D.多次测量实验数据是为了寻找普遍规律
C
）A.图中的甲是电压表，乙是电流表
B.实验表格中的所有实验数据均是本实验中真实测得的
C.序号2实验中，待测电阻与滑动变阻器的阻值之比为2：3
D.多次测量实验数据是为了寻找普遍规律
答案
4.C
解析
【分析】
要解决这道题，需逐一分析每个选项：首先明确电流表串联、电压表并联的使用规则，再结合欧姆定律计算电阻，判断实验数据的合理性，以及伏安法测电阻的实验目的。
1. 分析选项A：电流表需串联在电路中，电压表需并联在被测电阻两端。若图中甲为串联电表、乙为并联电表，则甲是电流表，乙是电压表，与选项A描述不符，故A错误。
2. 分析选项B：根据欧姆定律，序号1数据中，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.1A}=50Ω$，待测电阻$R_x=\frac{U_x}{I}=\frac{0.5V}{0.1A}=5Ω$，滑动变阻器需接入的电阻$R_{滑}=R_{总}-R_x=50Ω-5Ω=45Ω$，超过滑动变阻器最大阻值30Ω，无法达到该值，故B错误。
3. 分析选项C：以序号4为例，$R_x=\frac{U_x}{I}=\frac{2.0V}{0.4A}=5Ω$，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.4A}=12.5Ω$，滑动变阻器电阻$R_{滑}=R_{总}-R_x=12.5Ω-5Ω=7.5Ω$，故$R_x:R_{滑}=5:7.5=2:3$，符合选项描述，故C正确。
4. 分析选项D：伏安法测定值电阻时，多次测量是为了减小误差，寻找普遍规律是探究电流与电压、电阻关系实验的目的，故D错误。
【解析】
逐一分析各选项：
选项A：电流表应串联在电路中，电压表应并联在待测电阻两端。若图中甲为串联电表、乙为并联电表，则甲是电流表，乙是电压表，与选项A描述不符，故A错误。
选项B：由欧姆定律，序号1实验中，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.1A}=50Ω$，待测电阻$R_x=\frac{U_x}{I}=\frac{0.5V}{0.1A}=5Ω$，滑动变阻器需接入的电阻$R_{滑}=R_{总}-R_x=50Ω-5Ω=45Ω$，超过滑动变阻器最大阻值30Ω，数据不可能真实，故B错误。
选项C：以序号4实验数据计算：$R_x=\frac{U_x}{I}=\frac{2.0V}{0.4A}=5Ω$，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.4A}=12.5Ω$，滑动变阻器电阻$R_{滑}=R_{总}-R_x=12.5Ω-5Ω=7.5Ω$，故$R_x:R_{滑}=5:7.5=2:3$，选项描述正确，故C正确。
选项D：伏安法测定值电阻时，多次测量的目的是减小误差，寻找普遍规律是探究电流与电压、电阻关系实验的目的，故D错误。
【答案】
C
【知识点】
伏安法测电阻、欧姆定律、电流表与电压表的使用
【点评】
本题考查伏安法测电阻的实验相关知识，涉及电表判断、欧姆定律应用、实验数据合理性判断及实验目的，需结合滑动变阻器的最大阻值分析数据，对学生的综合分析能力有一定要求。
【难度系数】
0.6
要解决这道题，需逐一分析每个选项：首先明确电流表串联、电压表并联的使用规则，再结合欧姆定律计算电阻，判断实验数据的合理性，以及伏安法测电阻的实验目的。
1. 分析选项A：电流表需串联在电路中，电压表需并联在被测电阻两端。若图中甲为串联电表、乙为并联电表，则甲是电流表，乙是电压表，与选项A描述不符，故A错误。
2. 分析选项B：根据欧姆定律，序号1数据中，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.1A}=50Ω$，待测电阻$R_x=\frac{U_x}{I}=\frac{0.5V}{0.1A}=5Ω$，滑动变阻器需接入的电阻$R_{滑}=R_{总}-R_x=50Ω-5Ω=45Ω$，超过滑动变阻器最大阻值30Ω，无法达到该值，故B错误。
3. 分析选项C：以序号4为例，$R_x=\frac{U_x}{I}=\frac{2.0V}{0.4A}=5Ω$，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.4A}=12.5Ω$，滑动变阻器电阻$R_{滑}=R_{总}-R_x=12.5Ω-5Ω=7.5Ω$，故$R_x:R_{滑}=5:7.5=2:3$，符合选项描述，故C正确。
4. 分析选项D：伏安法测定值电阻时，多次测量是为了减小误差，寻找普遍规律是探究电流与电压、电阻关系实验的目的，故D错误。
【解析】
逐一分析各选项：
选项A：电流表应串联在电路中，电压表应并联在待测电阻两端。若图中甲为串联电表、乙为并联电表，则甲是电流表，乙是电压表，与选项A描述不符，故A错误。
选项B：由欧姆定律，序号1实验中，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.1A}=50Ω$，待测电阻$R_x=\frac{U_x}{I}=\frac{0.5V}{0.1A}=5Ω$，滑动变阻器需接入的电阻$R_{滑}=R_{总}-R_x=50Ω-5Ω=45Ω$，超过滑动变阻器最大阻值30Ω，数据不可能真实，故B错误。
选项C：以序号4实验数据计算：$R_x=\frac{U_x}{I}=\frac{2.0V}{0.4A}=5Ω$，总电阻$R_{总}=\frac{U}{I}=\frac{5V}{0.4A}=12.5Ω$，滑动变阻器电阻$R_{滑}=R_{总}-R_x=12.5Ω-5Ω=7.5Ω$，故$R_x:R_{滑}=5:7.5=2:3$，选项描述正确，故C正确。
选项D：伏安法测定值电阻时，多次测量的目的是减小误差，寻找普遍规律是探究电流与电压、电阻关系实验的目的，故D错误。
【答案】
C
【知识点】
伏安法测电阻、欧姆定律、电流表与电压表的使用
【点评】
本题考查伏安法测电阻的实验相关知识，涉及电表判断、欧姆定律应用、实验数据合理性判断及实验目的，需结合滑动变阻器的最大阻值分析数据，对学生的综合分析能力有一定要求。
【难度系数】
0.6
