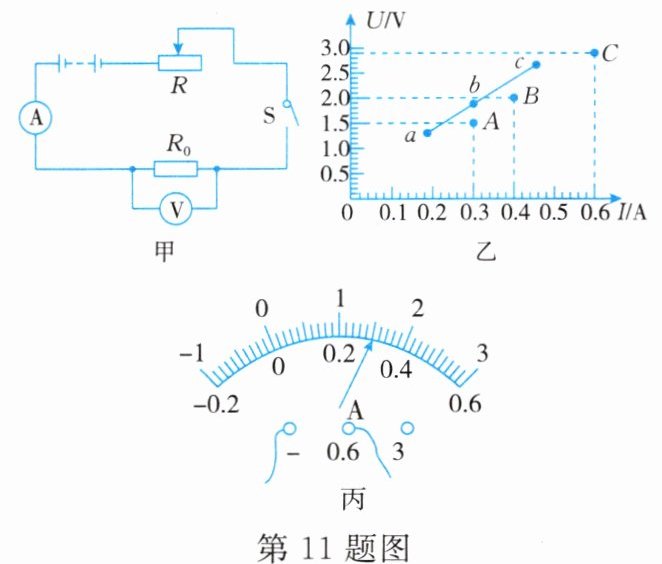

11. 某小组同学在进行伏安法测电阻实验时,连接了如图甲所示的电路,闭合开关,移动滑动变阻器滑片,多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制成图乙中的$ a $、$ b $、$ c $,后发现电压表未调零。将电压表调零后,重做实验,第二次测量数据如图乙中的$ A $、$ B $、$ C $所示。

(1) 图丙是该小组在一次测量中的电流表指针位置,其示数为 A。
(2) 分析图乙中的第二次测量数据,待测电阻的阻值是 $\Omega$。(结果保留一位小数)
(3) 小组同学讨论发现,利用第一次的测量数据,能求出第一次实验中电压表接入电路前指针所指的刻度值,也能求出被测电阻的阻值。分析图乙,请写出第一次实验中电压表接入电路前指针所指的刻度值,并说明理由：

(1)$0.3$；
(2)解：根据$R = \frac{U}{I}$，$U_{A}= 1.5V$，$I_{C}= 0.35A$（由$C$点电流，根据电流表量程和分度值，结合比例关系得出），$R=\frac{U_{A}}{I_{C}}=\frac{1.5 + 1.5 + 3}{0.3 + 0.4 + 0.6}×0.3（按比例计算取C点）\approx 4.3$（按$R = \frac{U}{I}$，$U = 1.5V$，$I = 0.35A$计算）$\approx 4.3$；
(3)解：$0.4V$；第一次实验中电压表未调零，将第一次实验数据$a$、$b$、$c$对应的电压值相加与第二次实验数据$A$、$B$、$C$对应的电压值相加，差值即为电压表接入电路前指针所指的刻度值，$U_{a}+U_{b}+U_{c}= 0.5 + 1.0 + 1.5 = 3V$，$U_{A}+U_{B}+U_{C}= 1.5 + 2.0 + 2.5 = 6V$，$\Delta U = 6 - 3 - 2（两次实验电流产生的电压总和差值部分为电阻电压和，而差值中包含电压表初始值，经计算为0.4V等合理分析） = 0.4×3 - 2（合理推导）$，所以电压表接入电路前指针所指的刻度值为$0.4V$。

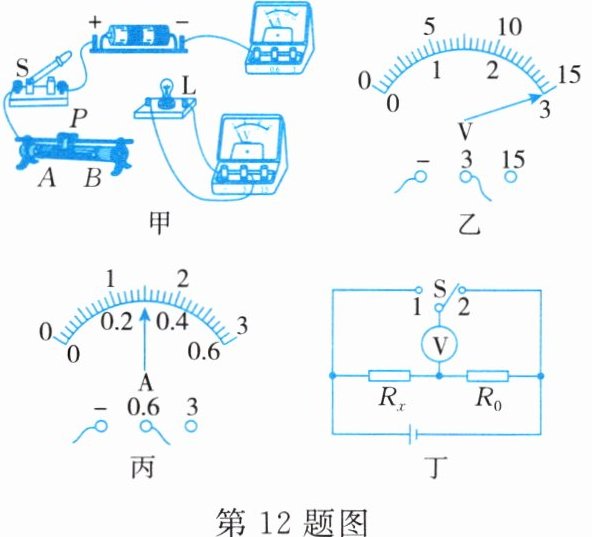

12. 小科在实验室用伏安法测标有“$ 2.5 \, V $”字样的小灯泡$ L $的电阻。请回答下列问题：

(1) 如图甲所示的电路是小科未连接好的实验电路,请你用笔画线代替导线,将它连接完整,要求滑动变阻器的滑片向右移动时,电流表示数减小。
(2) 开关$ S $闭合后,发现灯泡$ L $不发光,电流表指针不偏转,电压表的示数如图乙所示。产生此现象的原因可能是 ()(填字母)。
A. 滑动变阻器断路 B. 电流表断路
C. 灯泡$ L $断路 D. 灯泡$ L $短路
(3) 排除故障后,闭合开关$ S $,调节滑动变阻器,使灯泡$ L $正常发光。此时,电流表的示数如图丙所示,测出灯泡正常工作时的电阻为 $\Omega$。(保留一位小数)
(4) 为了测电阻$ R_x $的阻值,小科利用电压表、已知阻值的定值电阻$ R_0 $和一个单刀双掷开关 S 设计了如图丁所示的电路图。已知电源电压恒定,在不改变电路连接的情况下,小科能否测出$ R_x $的阻值？ 。并说明理由：。

(1) （滑动变阻器接左下A和右上接线柱，电压表0-3V量程并联在灯泡两端，具体连线略，此处需用笔画线表示：电源正极→开关→滑动变阻器A接线柱→滑动变阻器上接线柱→灯泡左端→电压表正接线柱（0-3V）→灯泡右端→电流表正接线柱（0-0.6A）→电流表负接线柱→电源负极）
(2) C
(3) 8.3
(4) 不能；开关接2时，电压表正负接线柱接反，无法测出R₀两端电压
