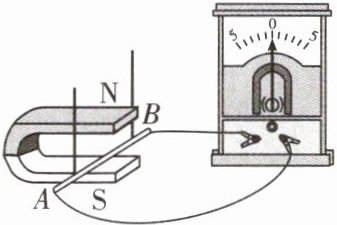

12. 如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置图。

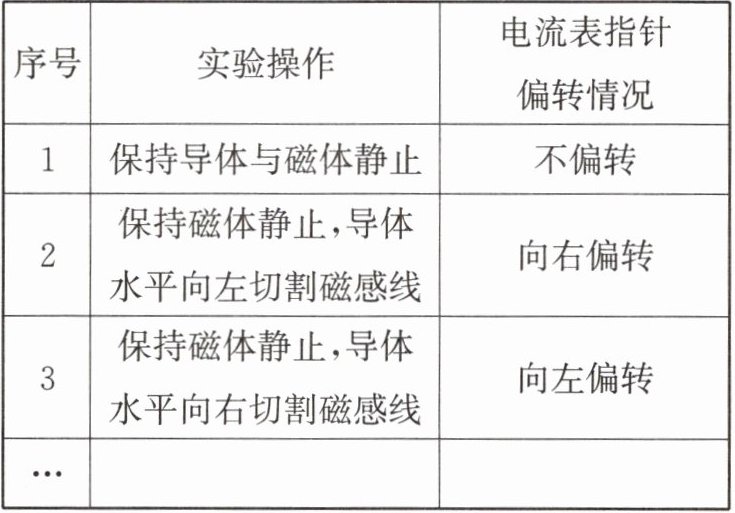

| 序号 | 实验操作 | 电流表指针偏转情况 |
| :---: | :---: | :---: |
| 1 | 保持导体与磁体静止 | 不偏转 |
| 2 | 保持磁体静止,导体水平向左切割磁感线 | 向右偏转 |
| 3 | 保持磁体静止,导体水平向右切割磁感线 | 向左偏转 |
|... | | |
(1)实验时通过观察______来判断电路中是否产生感应电流,通过指针偏转的方向判断______。
(2)要使感应电流方向发生改变,可采取的具体措施是______(选填字母)。
A. 使用磁性更强的磁体
B. 保持磁体静止,只改变导体水平运动的方向
C. 上下调换磁极,同时改变导体水平运动的方向
(3)让导体 $ AB $ 沿水平方向向左缓慢运动时,电流表指针向右偏的角度较小；导体 $ AB $ 沿水平方向向左快速运动时,电流表指针向右偏的角度较大,说明感应电流的大小与导体运动的______有关。
(4)从能量的角度来分析,感应电流的产生过程是______能转化为电能。
(1)实验时通过观察来判断电路中是否产生感应电流,通过指针偏转的方向判断。
(2)要使感应电流方向发生改变,可采取的具体措施是(选填字母)。
A. 使用磁性更强的磁体
B. 保持磁体静止,只改变导体水平运动的方向
C. 上下调换磁极,同时改变导体水平运动的方向
(3)让导体 $ AB $ 沿水平方向向左缓慢运动时,电流表指针向右偏的角度较小；导体 $ AB $ 沿水平方向向左快速运动时,电流表指针向右偏的角度较大,说明感应电流的大小与导体运动的有关。
(4)从能量的角度来分析,感应电流的产生过程是能转化为电能。

(1)电流表指针是否偏转；感应电流的方向
(2)B
(3)速度
(4)机械
解析：
(1)实验中通过观察电流表指针是否偏转判断是否产生感应电流，指针偏转方向不同表明感应电流方向不同。
(2)感应电流方向与磁场方向和导体切割磁感线运动方向有关。A选项增大磁性只影响电流大小；B选项改变运动方向可改变电流方向；C选项同时改变磁场和运动方向，电流方向不变。故选B。
(3)导体运动速度不同导致指针偏转角度不同，说明感应电流大小与运动速度有关。
(4)导体切割磁感线运动消耗机械能，产生电能，故是机械能转化为电能。

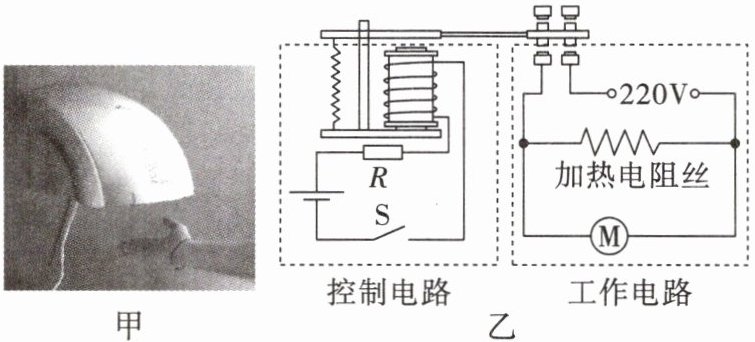

13. 如图甲为某款全自动感应干手器,其工作原理简化图如图乙所示。

(1)控制电路中的电磁继电器主要是利用了电流的效应。当手放到红外线感应区域范围内,$ R $ 的电阻就会减小,控制电路中的电流______(选填“增大”“减小”或“不变”),衔铁被吸下,工作电路开始工作。
(2)若工作电路中加热电阻丝的电阻为 $ 24.2 \ \Omega $,则工作 $ 10 \ s $ 它产生热量为多少焦？

(1) 磁；增大。
(2) 已知加热电阻丝的电阻$R = 24.2\ \Omega$，家庭电路电压$U = 220\ V$，工作时间$t = 10\ s$。
根据$Q=W=\frac{U^{2}}{R}t$，可得：
$Q=\frac{(220\ V)^{2}}{24.2\ \Omega}×10\ s = 2×10^{4}\ J$。
故工作$10\ s$产生热量为$2×10^{4}\ J$。
