1. (★★) (2024·成都) 如图11 - 1所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是【
B
】

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案

B

解析

闭合开关两灯亮，断开开关两灯不亮，说明电路中有电流通过，因此盒内一定有电源供电，B正确；电源不一定是两节电池，A错误；两灯可能串联也可能并联，开关在干路时并联也能同时控制两灯，CD错误。
2. (★★) (2024·呼和浩特) 晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一只灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是【
D
】
A.前灯短路,后灯与其他彩灯串联
B.前灯短路,后灯与其他彩灯并联
C.前灯断路,后灯与其他彩灯串联
D.前灯断路,后灯与其他彩灯并联

答案

D

解析

教室中某一盏灯突然熄灭，其他灯正常发光，说明该灯与其他灯并联，熄灭原因是断路（短路会导致总电路短路，所有灯熄灭）；新年联欢会上某只彩灯灯丝烧断，其他灯正常发光，说明彩灯间为并联（串联电路中一灯断路，所有灯熄灭）。故前灯断路，后灯与其他彩灯并联。
3. (★★) (2024·重庆) 用相同织物分别摩擦两个相同气球,用其中一个气球靠近碎纸屑,发现碎纸屑被吸引起来,如图11 - 2所示,说明摩擦可以使气球带上
电荷
；然后将两个气球靠近,发现它们会相互
排斥
。

答案

电荷；排斥

解析

用相同织物分别摩擦两个相同气球，摩擦过程使气球带电，带电体具有吸引轻小物体的性质，所以其中一个气球能吸引碎纸屑。两个用相同织物摩擦过的气球带同种电荷，同种电荷相互排斥，所以将两个气球靠近，它们会相互排斥。

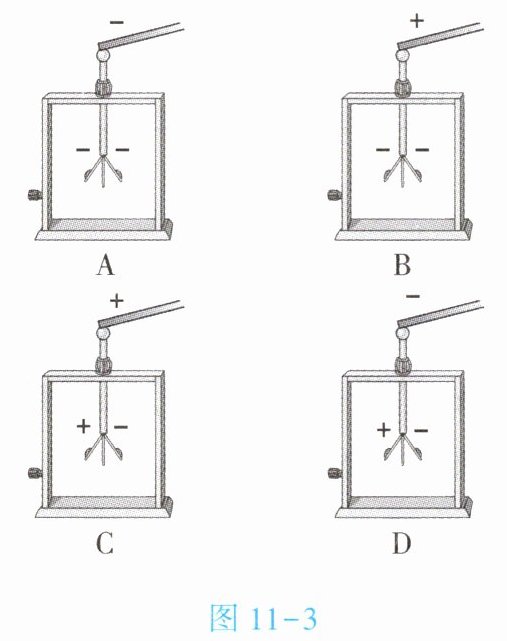

4. (★★) (2024·湖北) 将毛皮摩擦过的橡胶棒接触验电器的金属球,图11 - 3中能正确表示橡胶棒和验电器金属箔带电情况的是【
A
】

答案

A

解析

毛皮摩擦过的橡胶棒带负电，接触验电器金属球时，电子转移到验电器，使金属箔带负电。橡胶棒仍带负电，金属箔因同种电荷相互排斥而张开，且金属箔带负电。A图中橡胶棒和金属箔均带负电，符合题意。
5. (★★★) (双选) 小明在探究并联电路的电流特点时,根据图11 - 4所示的电路图连接电路。先闭合开关S和$S_1,$再闭合开关$S_2,$下列关于电流表示数变化的分析,正确的是(电源电压不变)【
AC
】

$A. A_1$示数不变
$B. A_1$示数变小
C. A示数变大
D. A示数变小

答案

1. 闭合S和S₁时，S₂断开，电路为L₁的简单电路，A₁测L₁电流，A测干路电流（等于A₁示数）。
2. 再闭合S₂，L₁、L₂并联。并联电路各支路电压等于电源电压，L₁两端电压不变，电阻不变，由I=U/R知通过L₁电流不变，故A₁示数不变（A正确，B错误）。
3. 干路电流等于各支路电流之和，闭合S₂后增加L₂支路电流，干路电流增大，故A示数变大（C正确，D错误）。
AC

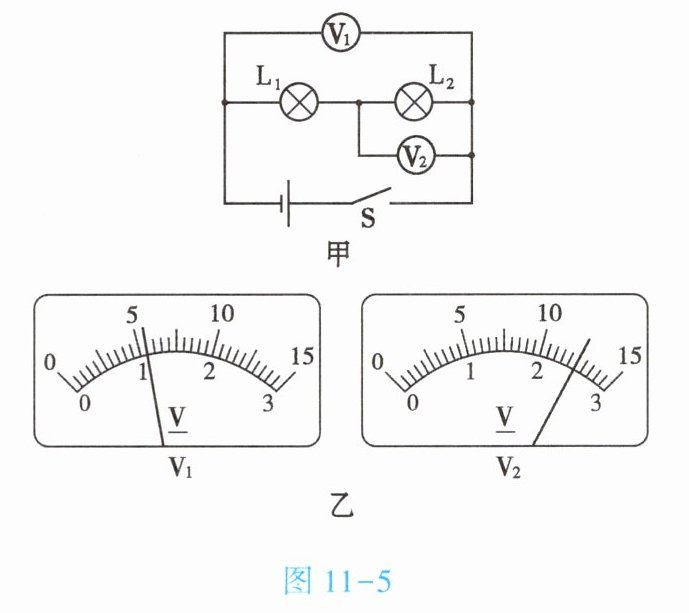

6. (★★★) 如图11 - 5甲所示的电路图中,开关S闭合后$,V_1、$$V_2$的示数分别如图11 - 5乙所示,则$V_1$的示数为
4.5
$V,L_2$两端的电压为
2.5
V。

答案

4.5；2.5

解析

由图甲知，L₁与L₂串联，V₁测电源总电压，V₂测L₂两端电压。串联电路总电压等于各部分电压之和，故V₁示数大于V₂示数。
V₁指针偏角较小，选用0-15V量程，分度值0.5V，示数为4.5V；V₂指针偏角较大，选用0-3V量程，分度值0.1V，示数为2.5V，即L₂两端电压为2.5V。
