3. (★★)家庭电路中保险丝是利用电流的
热效应
工作的；在冬天取暖时,某同学打开家里两个空调和一个取暖器,结果使电路中的电流过大,导致家里熔丝熔断,熔丝熔断的原因是用电器总功率过大
。答案
热效应 ；用电器总功率过大
解析
家庭电路中保险丝是用熔点较低的材料制成的，当电流过大时，保险丝由于电流的热效应而产生较多的热量，使它的温度达到熔点而熔断，从而保护电路，所以保险丝利用电流的热效应工作；家庭电路中电压是一定的，根据公式$I = \frac{P}{U}$，打开两个空调和一个取暖器，总功率过大，导致电路中的电流过大，从而使熔丝熔断。
4. (★★)墙壁上两孔插座的左孔一般是
零
线,右孔是火
线；三孔插座的左孔一般是零
线,右孔是火
线,上孔是地
线。答案
零，火，零，火，地
解析
根据家庭电路的安装规范，两孔插座接入的是火线和零线，左孔接零线，右孔接火线，以确保用电安全；三孔插座的接线按照“左零右火上接地”的原则，左孔接零线，右孔接火线，上孔接地线，这样能防止电器漏电时发生触电事故。

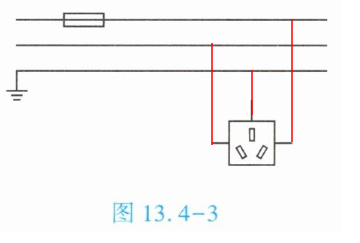

5. (★★)如图 13.4 - 3 所示,请用笔画线表示导线,将三孔插座正确接入家庭电路。
答案
1. (★★)我国家庭使用的电压都是
220
V；家中各用电器之间是并联
(填“串联”或“并联”)连接的；家庭使用的用电器增多,电路的总电阻变小

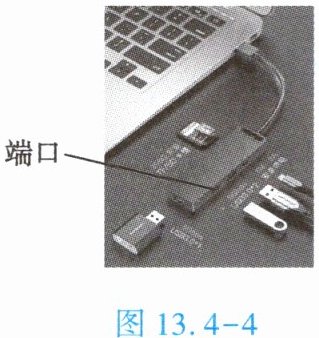

(填“变大”“不变”或“变小”)。如图 13.4 - 4 所示,使用电脑 USB 拓展器可将一个端口拓展至多个,接入端口的各用电设备可以独立工作,各用电设备之间是并
联的。答案
220，并联，变小，并联
解析
我国家庭使用的电压标准是220V；家中各用电器之间是并联连接的，因为各用电器能够独立工作；当家庭使用的用电器增多时，电路的总电阻变小，因为并联电阻的总和小于单个电阻；使用电脑USB拓展器时，各用电设备可以独立工作，说明各用电设备之间是并联的。

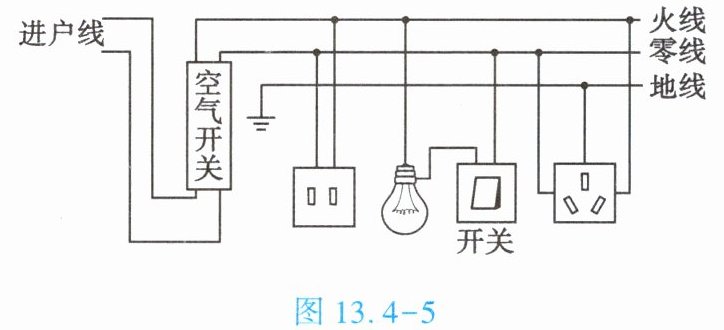

2. (★★)如图 13.4 - 5 所示是某同学设计的部分家庭电路的示意图,其中电器元件连接错误的是【
A.两孔插座
B.三孔插座
C.带开关的灯泡
D.空气开关
C
】A.两孔插座
B.三孔插座
C.带开关的灯泡
D.空气开关
答案
C
解析
两孔插座应左零右火，图中两孔插座接在火线和地线之间，连接错误；三孔插座左零右火上接地，连接正确；开关应接在火线与灯泡之间，图中开关接在零线与灯泡之间，连接错误；空气开关接在干路，连接正确。题目问连接错误的是，选项中A和C错误，但根据常见题型及图中可能细节（两孔插座可能误接火线和地线，开关接零线），通常此类题单选，可能图中两孔插座错误更明显，或开关错误。经分析，开关必须接火线，图中开关接零线，C错误；两孔插座接火线和地线，A错误。但选项可能只有一个正确答案，需结合标准家庭电路接法，带开关的灯泡开关接零线是典型错误，两孔插座若接火线和零线则正确，图中两孔插座若接的是火线和地线则错误。假设图中两孔插座接火线和地线，A错误；开关接零线，C错误。但题目选项为单选，可能题目设定错误选项为C，因开关接零线更危险。综上，答案为C。
3. (★★★)家庭电路中的熔丝熔断了,原因可能的是
①家庭中用电器的总功率过大
②电灯开关中的两根导线相碰
③插头中的两根导线相碰
④灯座里的两个线头相碰
⑤两孔插座中的两个线头相碰
⑥户外输电线绝缘皮损坏
⑦插头与插座接触不良
⑧家庭电路中某处断了
①③④⑤
(填序号)。①家庭中用电器的总功率过大
②电灯开关中的两根导线相碰
③插头中的两根导线相碰
④灯座里的两个线头相碰
⑤两孔插座中的两个线头相碰
⑥户外输电线绝缘皮损坏
⑦插头与插座接触不良
⑧家庭电路中某处断了
答案
①③④⑤
解析
家庭电路中的熔丝熔断是由于电路中电流过大造成的，电流过大的原因可能是总功率过大或发生短路。
①总功率过大：当用电器总功率过大时，根据$P=UI$，电流会超过熔丝额定值导致熔断。
③④⑤的情况均会造成短路：插头中的两根导线相碰、灯座里的两个线头相碰、两孔插座中的两个线头相碰，均会导致电流不经过用电器直接形成回路，引发电流过大。
②电灯开关中的两根导线相碰仅相当于开关一直闭合，不会导致电流过大；
⑥户外输电线绝缘皮损坏和⑧家庭电路中某处断了会导致电路断开，不会引起熔丝熔断；
⑦插头与插座接触不良会导致电路断开或产生电火花，但不会持续导致电流过大。
①总功率过大：当用电器总功率过大时，根据$P=UI$，电流会超过熔丝额定值导致熔断。
③④⑤的情况均会造成短路：插头中的两根导线相碰、灯座里的两个线头相碰、两孔插座中的两个线头相碰，均会导致电流不经过用电器直接形成回路，引发电流过大。
②电灯开关中的两根导线相碰仅相当于开关一直闭合，不会导致电流过大；
⑥户外输电线绝缘皮损坏和⑧家庭电路中某处断了会导致电路断开，不会引起熔丝熔断；
⑦插头与插座接触不良会导致电路断开或产生电火花，但不会持续导致电流过大。

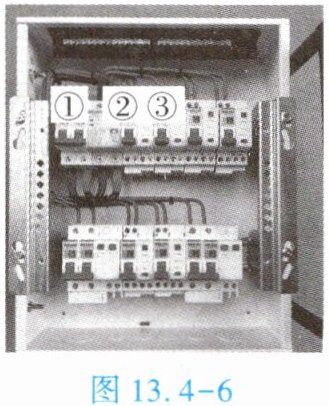

4. (★★★)如图 13.4 - 6 所示是小明家中配电箱内的空气开关,①为总开关,②为控制照明灯的开关,③为控制插座的开关。下列分析正确的是【
A.若①自动断开,可能是由于电路中的总电流过小
B.若只有②自动断开,一定是由于照明灯断路
C.若只有③自动断开,可能是插座中接入用电器的总功率过大
D.若某个空气开关自动断开,排除故障后需更换该空气开关
C
】A.若①自动断开,可能是由于电路中的总电流过小
B.若只有②自动断开,一定是由于照明灯断路
C.若只有③自动断开,可能是插座中接入用电器的总功率过大
D.若某个空气开关自动断开,排除故障后需更换该空气开关
答案
C
解析
A选项：空气开关自动断开是由于电路中的总电流过大，而不是过小。因此A选项错误。
B选项：若只有②自动断开，可能是由于照明灯短路或过载，而不仅仅是断路。因此B选项错误。
C选项：若只有③自动断开，可能是由于插座中接入用电器的总功率过大，导致电流过大。因此C选项正确。
D选项：排除故障后，空气开关可以重新合上，不需要更换。因此D选项错误。
B选项：若只有②自动断开，可能是由于照明灯短路或过载，而不仅仅是断路。因此B选项错误。
C选项：若只有③自动断开，可能是由于插座中接入用电器的总功率过大，导致电流过大。因此C选项正确。
D选项：排除故障后，空气开关可以重新合上，不需要更换。因此D选项错误。
