请同学们根据本节课教材内容,完成下表。
| 本节要点 | 预习导航 |
| 放大镜 | (1)我们生活中使用的放大镜就是一个,使用时,将物体置于放大镜一侧的1倍焦距以内,在另一侧通过放大镜就可以观察到物体被(填“放大”或“缩小”)、(填“正立”或“倒立”)的(填“实”或“虚”)像。 |
| 幻灯机和投影仪 | (2)幻灯机工作时,幻灯片到镜头的距离为,屏幕到镜头的距离为。
(3)当物距大于1倍焦距、小于2倍焦距时,得到(填“放大”或“缩小”)、(填“正立”或“倒立”)的(填“实”或“虚”)像,此时像距大于2倍焦距。
(4)要使屏幕上的像大一些,应当幻灯片到镜头的距离,同时使屏幕镜头。 |
| 照相机 | (5)照相机的镜头相当于。
(6)照相时,物距大于镜头焦距的2倍,底片上成(填“放大”或“缩小”)、(填“正立”或“倒立”)的(填“实”或“虚”)像。
(7)若要使底片上的像大一些,应当物距、像距,即照相机应离被拍摄的物体近一些,同时将镜头往外拉,使镜头到底片的距离远一些。 |
| 显微镜 | (8)显微镜主要的构造是物镜和目镜,物镜是凸透镜,目镜是(填“凸透镜”或“凹透镜”)。待观察物体先通过物镜在目镜的焦点附近成一个、放大的实像,再通过目镜进一步放大。
(9)显微镜的放大倍数等于物镜放大倍数与目镜放大倍数的。 |

凸透镜
放大
正立
虚
$​1f\sim 2f​$
大于​2f​
放大
倒立
实
减小
远离
凸透镜
缩小
倒立
实
减小
增大
凸透镜
倒立
乘积

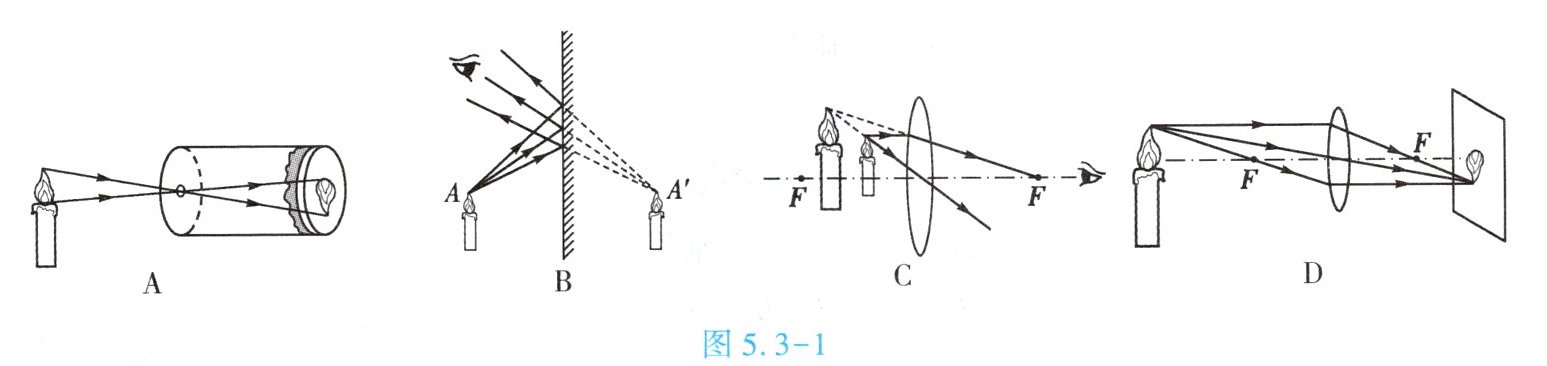

1. (★★)放大镜能使我们看清邮票的细微之处。图5.3-1中能说明其成像原理的图是【】
(5.3-1)

C
